Campana LED lineare vs campana LED UFO per le corsie di magazzino: guida all'interasse

Introduzione

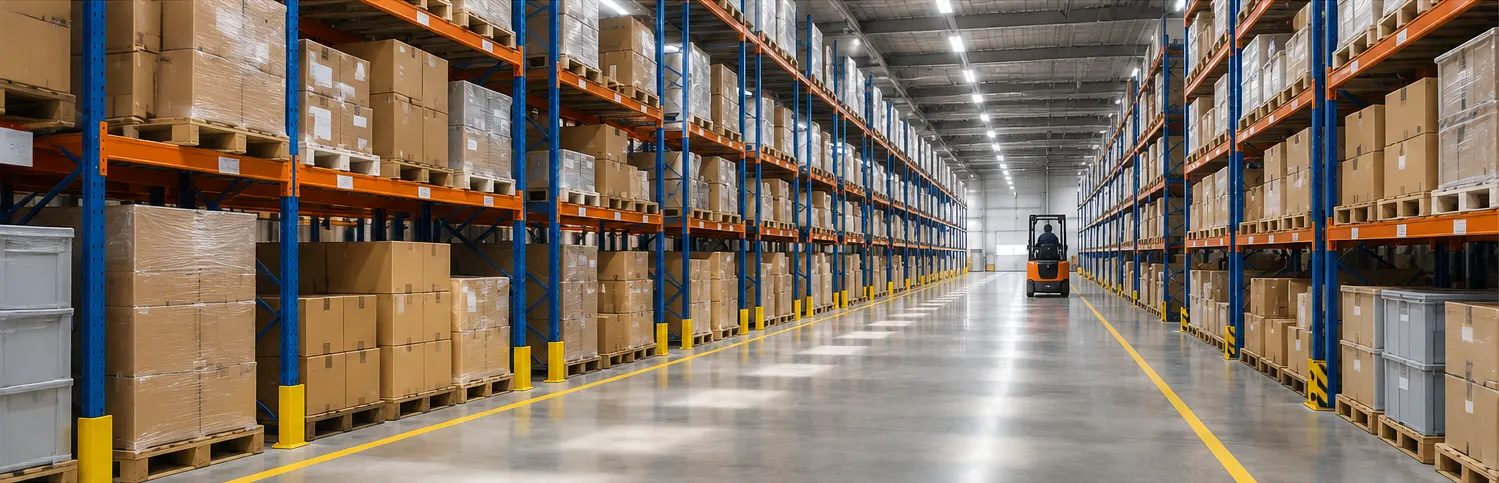

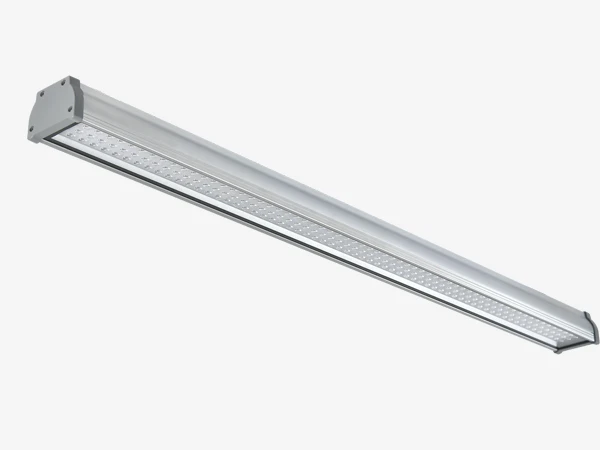

La scelta tra campana LED lineare e campana LED UFO per le corsie di magazzino è la prima decisione che un installatore affronta in qualsiasi capannone con scaffalature, e la forma sbagliata disperde un quinto del flusso luminoso ancora prima di considerare i sistemi di controllo. Una campana UFO rotonda proietta un cono circolare che cade per metà sulla corsia e per metà sulla sommità delle scaffalature, mentre un fascio rettangolare da 50 x 100 gradi distribuisce i lumen lungo la linea di prelievo, dove gli operatori leggono le etichette. Questa guida confronta le due forme per corsie tra scaffalature a 200 lux, quindi dimensiona, distanzia e verifica una fila di apparecchi lineari con il metodo del flusso luminoso, una tabella delle altezze di installazione e un controllo in DIALux. L'apparecchio alla base di ogni dato è la nostra campana LED lineare FORT-A DALI per magazzini da 80 a 200W e 170lm/W: i calcoli risalgono così a un unico file IES pubblicato e non a regole generiche basate sulla potenza.

L'analisi resta sulle corsie tra scaffalature in capannoni da 6 a 12 m: superfici di stoccaggio, fronti delle scaffalature, interasse lungo la fila e abbagliamento percepito lungo la fila. Le superfici aperte per lo stoccaggio in blocco, le celle frigorifere e il calore delle fonderie sono citati solo dove cambiano la decisione, mentre il calcolo finale si riferisce a un unico capannone da 2000 m², così tutte le tabelle restano confrontabili. Per la famiglia di prodotti alla base di questa verifica, consultare la gamma di plafoniere stagne LED prodotte in stabilimento, che raggruppa la campana LED lineare con le versioni per allevamenti e per corsie suddivise per zona anziché per potenza.

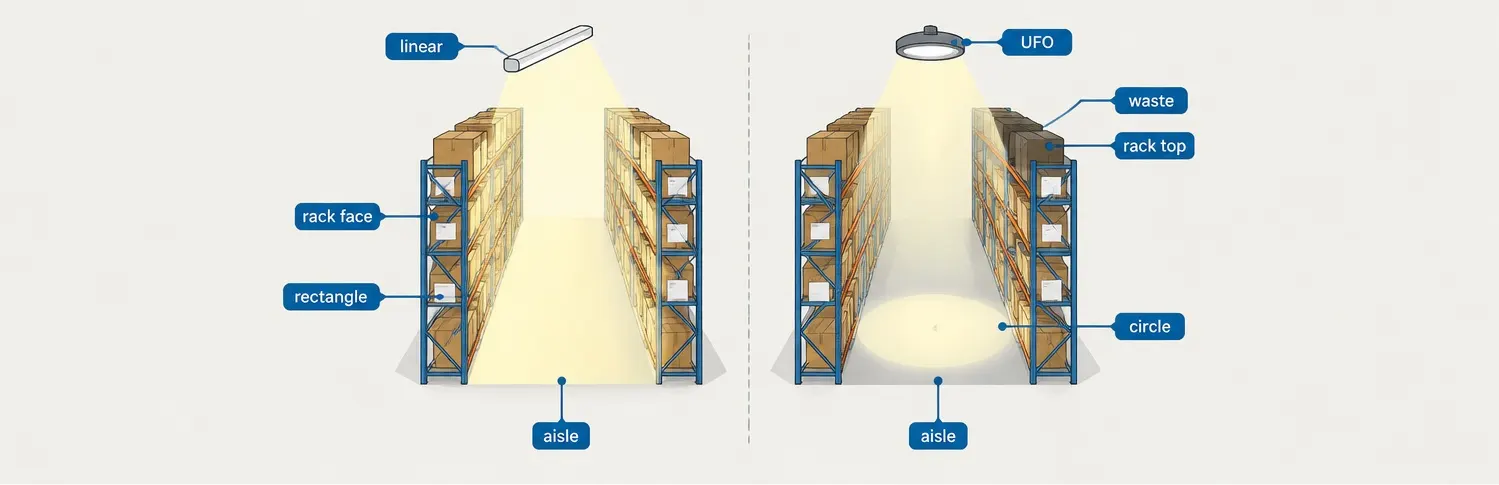

Perché le corsie penalizzano i fasci rotondi

Secondo Glamox, guida applicativa per logistica e magazzini, le corsie strette con scaffalature alte richiedono che la luce sia proiettata sulle corsie e sui sistemi di scaffalatura; gli apparecchi lineari con riflettori a fascio stretto si installano fino a 15 m proprio per questa geometria. Una campana LED UFO rotonda simmetrica non può adattarsi a una corsia larga 3 m e lunga 60 m: il suo fascio si disperde lateralmente sui montanti in acciaio, mentre al centro della corsia l'illuminamento cala comunque tra un apparecchio e l'altro. La distribuzione lineare di 50 gradi in trasversale e 100 gradi in longitudinale corregge il disallineamento già per costruzione: fascio stretto trasversalmente alle scaffalature ed esteso lungo la corsia.

La conseguenza in fase di acquisto è il numero di apparecchi. A parità di lumen totali, la fila orientata alla corsia raggiunge 200 lux mantenuti con meno apparecchi, perché quasi ogni lumen ha una superficie di lavoro sotto di sé; il layout rotondo, invece, richiede apparecchi aggiuntivi per sollevare i punti di sella tra i fasci luminosi. È anche per questo che i retrofit uno-a-uno delle campane LED UFO deludono: le vecchie posizioni rotonde erano progettate per fasci simmetrici, mentre una fila lineare richiede interassi propri lungo la corsia.

Interasse in base all'altezza di installazione

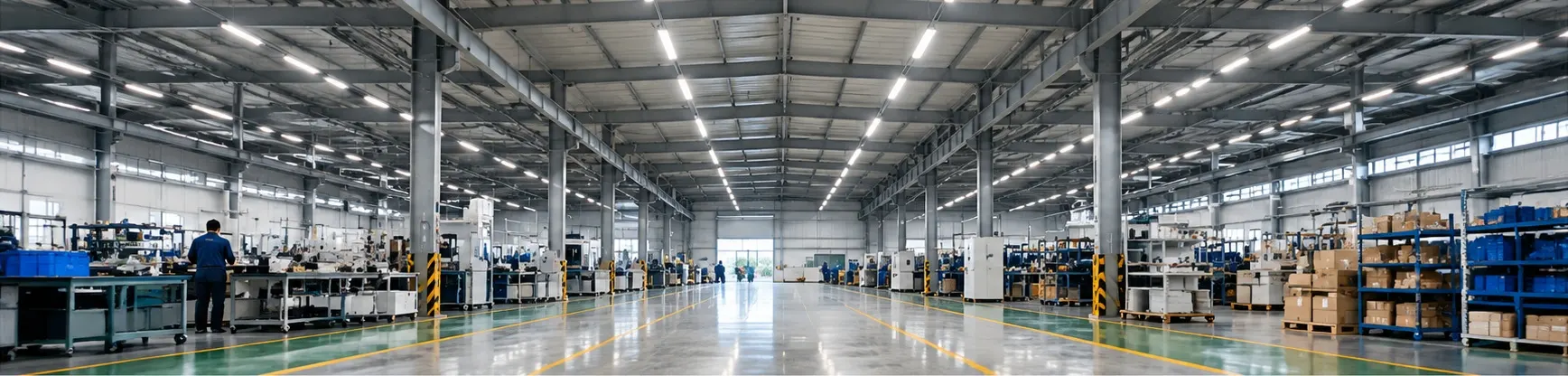

Una volta definita la forma, l'uniformità è una verifica degli interassi, non un secondo conteggio. La tabella seguente riporta gli interassi di partenza lungo la corsia per un apparecchio lineare da 50 x 100 gradi a quattro altezze di capannone comuni, ricavati dal calcolo svolto su 2000 m² con MF 0.8 e un obiettivo di uniformità vicino a 0.40 sul piano della corsia. La distanza dalla parete è pari alla metà dell'interasse interno e ogni riga viene poi verificata con una simulazione puntuale basata sul file IES pubblicato prima dell'ordine: la tabella inquadra il layout, non sostituisce mai il calcolo DIALux. Verifica in pochi secondi qualsiasi ambiente con il nostro strumento di calcolo illuminotecnico per un conteggio rapido degli apparecchi, prima di fissare gli interassi.

Leggi la tabella in orizzontale, non in verticale: i capannoni più alti allungano gli interassi, ma l'apparecchio lineare ne mantiene uno solo lungo l'asse, mentre la griglia rotonda si infittisce su entrambi gli assi. Le corsie più lunghe di 40 m ripetono il modulo e gli incroci ricevono un apparecchio in più anziché un interasse maggiore, che farebbe scendere il minimo sotto la metà della media.

Abbagliamento verso la corsia

Lo stoccaggio su scaffalature si valuta a UGR 25 con Ra 80, e il controllo che fa davvero la differenza è la vista longitudinale lungo la corsia, dove i carrellisti e gli operatori di prelievo hanno davanti un'intera fila di apparecchi all'altezza degli occhi. In quella vista i corpi rotondi ad alta potenza appaiono come punti luminosi netti, mentre un apparecchio lineare con schermatura trasversale e vetro texturizzato distribuisce gli stessi lumen in una linea più morbida. L'opzione con vetro texturizzato di FORT-A si colloca circa 2-3 punti sotto l'UGR del vetro trasparente, il che mantiene le tipiche file di corsia entro il limite senza togliere i 200 lux mantenuti.

Sono due le regole di dettaglio che decidono l'esito più del valore UGR riportato in tabella. Primo: le facciate delle scaffalature richiedono un proprio obiettivo verticale da 75 a 100 lux, così le etichette si leggono senza che gli operatori inclinino i cartoni verso la luce; un calcolo riferito al solo piano di calpestio nasconde questa lacuna. Secondo: la posizione dell'osservatore va fissata a 1.2 m di altezza occhi, in piedi al centro della corsia e non sotto un apparecchio, perché l'abbagliamento disabilitante raggiunge il picco tra gli apparecchi, dove si trova il valore minimo.

Polvere, sensori e diagnostica per corsia

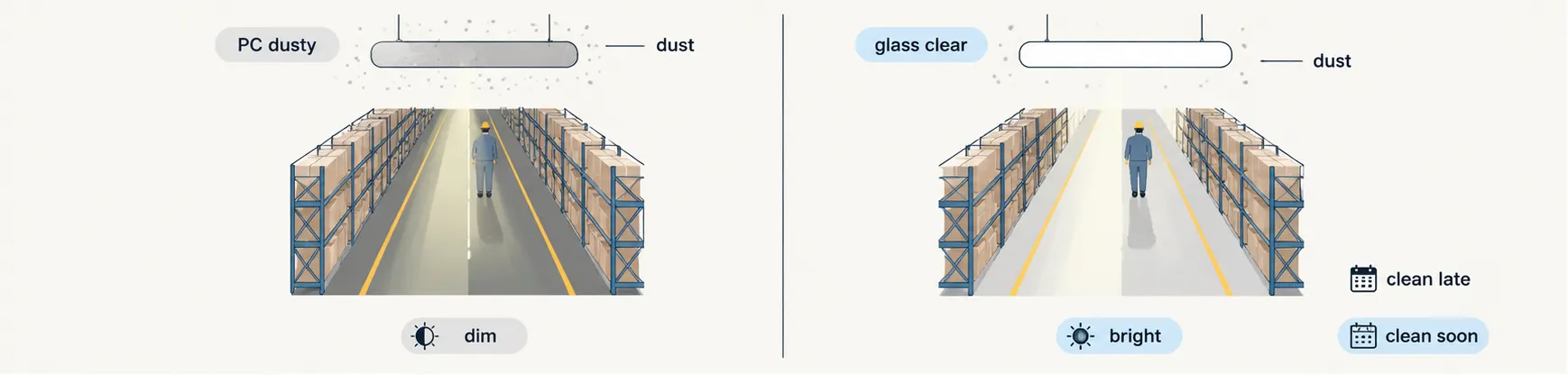

L'aria del magazzino determina il fattore di manutenzione già prima del primo cambio lampada. Il vetro temperato presenta un'attrazione statica circa diecimila volte inferiore rispetto al PC, quindi dopo due anni registra una perdita di luce dell'8-10% contro il 20-28% della plastica, con intervalli di pulizia di tre anni anziché uno. Dimensionare i capannoni polverosi con MF 0.6-0.7 e quelli puliti con 0.8: il conteggio della sezione successiva include già questa penalità, invece di scoprirla alla consegna.

I controlli seguono la stessa logica per corsia, perché gli scaffali bloccano il rilevamento a microonde tra le file. Un solo sensore condiviso lascia al buio le corsie occupate e illumina quelle vuote: per questo ogni fila lineare adotta un proprio sensore a microonde con risposta alla luce naturale in corrispondenza dei lucernari, oltre ai dati energetici punto per punto. Secondo le specifiche dei dati DALI della DALI Alliance, le Parti 251, 252 e 253 sui dati dell'apparecchio, dell'energia e di diagnostica sono obbligatorie per i driver D4i: è così che il team della struttura legge separatamente ogni fila di corsia invece di stimare da un unico contatore. Il percorso cablato verso la Classe A con componenti DALI-2 e D4i abbinato collega queste tre parti al ciclo di audit che questa fila già soddisfa.

Esempio di calcolo: 2000 m² a 200 lux

Il metodo sta in una riga: N è uguale ai lux mantenuti moltiplicati per l'area, diviso per i lumen mantenuti per apparecchio. Un capannone di 2000 m² a 200 lux richiede 400.000 lumen mantenuti; un apparecchio FORT-A da 150W a 25.500 lm con CU 0.6 e MF 0.7 fornisce circa 10.700 lumen mantenuti, quindi il calcolo arriva vicino a 38 apparecchi, arrotondati a una griglia di 40 apparecchi per corsia. I bandi che dimensionano sui watt di targa ripetono invece il classico esito già noto: centri troppo illuminati, facciate degli scaffali al buio e un budget di dimmerazione bruciato al primo giorno.

Il calore traccia il confine di questa pagina. I capannoni standard restano sulla gamma FORT-A descritta sopra, mentre gli ambienti in cui l'aria all'altezza dell'apparecchio si mantiene a 60 gradi e oltre passano al high bay lineare ad alta temperatura FORT-A-HT per fonderie, con driver D4i da 80 gradi nello stesso corpo e nella stessa ottica. Stessa logica di interasse, diversa classe termica: fonderie, zone calde del vetro ed essiccatoi per carta partono da lì, non da qui.

FAQ

Conclusione

Le corsie tra le scaffalature premiano il rettangolo e penalizzano il cerchio: un apparecchio lineare da 50 x 100 gradi garantisce 200 lux mantenuti sulla linea di passaggio e sulle facce delle scaffalature con meno apparecchi, un abbagliamento longitudinale più contenuto e un sensore per fila, mentre le campane UFO mantengono il loro vantaggio sulle superfici aperte di stoccaggio. Dimensionare sui lumen mantenuti, definire l'interasse dalla tabella delle altezze, quindi dimostrare uniformità e UGR 25 in DIALux con il file IES pubblicato prima dell'ordine di acquisto. Dove l'aria all'apparecchio è calda, la stessa fila prosegue con l'involucro per alte temperature; in tutti gli altri casi, la fila FORT-A standard descritta sopra è la soluzione da presentare in offerta.

Lo stoccaggio su scaffalature elevate richiede luce verticale intensa sui fronti della scaffalatura per la lettura delle etichette: gli apparecchi lineari con riflettori a fascio stretto dirigono quella luce lungo le corsie e i sistemi di scaffalatura, invece di disperderla per il capannone.
