OPRAWA SZYNOWA LED · SERIA VUE-3
Oprawa szynowa VUE-3 DIP 3-przewodowa
24/30/40W · regulacja mocy DIP + CCT · szyna jednoobwodowa.
Strona główna / Produkt / Oprawa szynowa LED / VUE-3
3-przewodowa oprawa szynowa LED VUE-3 z wyborem DIP w wykończeniu białym — moc i CCT wstępnie ustawiane przełącznikiem DIP podczas instalacji.
Uwaga: zdjęcia mają charakter wyłącznie poglądowy. Obudowy i zasilacze można łączyć zgodnie z preferencjami — prosimy o kontakt w celu uzyskania dokładnej oferty.
Oprawa szynowa LED VUE-3
Seria VUE-3 · szyna 3-przewodowa jednoobwodowa · 24W/30W/40W · DIP 2-in-1 wewnątrz
VUE-3 to 3-przewodowa oprawa szynowa LED z wyborem DIP, zbudowana wokół adaptera Allooking ALF, łączącego wybór mocy DIP i CCT w jednym 3-przewodowym adapterze jednoobwodowym. Jeden SKU obejmuje do dziewięciu kombinacji mocy i barwy, ustawianych jednorazowo przy wyłączonym zasilaniu podczas instalacji — dzięki temu dystrybutorzy magazynują jedną głowicę zamiast dziewięciu.
Oprawa zatrzaskuje się bezpośrednio na szynach jednoobwodowych 220-240V stosowanych w większości małych sklepów — bez wymiany szyny, bez ściemniacza, bez przewodów sterujących — i pracuje w trybie załącz/wyłącz do 40W bez migotania światła. Każda oprawa VUE-3 jest objęta 5-letnią gwarancją.
- Moc DIP 24W / 30W / 40W, wybór 400-1050mA
- Barwy CCT DIP: ciepła / neutralna / zimna biel
- Adapter 3-przewodowy jednoobwodowy, załączanie/wyłączanie 220-240V
- PF powyżej 0.9, bez migotania, 5-letnia gwarancja
Karta katalogowa
Pełne dane techniczne wszystkich trzech modeli
| LC-VUE3-24W | |
|---|---|
| Moc | Maks. 24W, DIP 400/500/600mA |
| Napięcie wejściowe | 220-240V AC 50/60Hz |
| Napięcie wyjściowe | 30-40V DC |
| Współczynnik mocy | Powyżej 0.9 |
| Sprawność | 84% |
| Migotanie | Bez migotania |
| CCT | Przełącznik DIP, barwa ciepła / neutralna / zimna |
| Ściemnianie | Bez ściemniania, on/off |
| Adapter szynowy | 3-przewodowy, jednoobwodowy, 172*32*47mm |
| Wykończenie | Biały/Czarny/Szary |
| LC-VUE3-30W | |
|---|---|
| Moc | Maks. 30W, DIP 550/650/750mA |
| Napięcie wejściowe | 220-240V AC 50/60Hz |
| Napięcie wyjściowe | 30-40V DC |
| Współczynnik mocy | Powyżej 0.9 |
| Sprawność | 88% |
| Migotanie | Bez migotania |
| CCT | Przełącznik DIP, barwa ciepła / neutralna / zimna |
| Ściemnianie | Bez ściemniania, on/off |
| Adapter szynowy | 3-przewodowy, jednoobwodowy, 172*32*47mm |
| Wykończenie | Biały/Czarny/Szary |
| LC-VUE3-40W | |
|---|---|
| Moc | Maks. 40W, DIP 850/950/1050mA |
| Napięcie wejściowe | 220-240V AC 50/60Hz |
| Napięcie wyjściowe | 30-40V DC |
| Współczynnik mocy | Powyżej 0.9 |
| Sprawność | 88% |
| Migotanie | Bez migotania |
| CCT | Przełącznik DIP, barwa ciepła / neutralna / zimna |
| Ściemnianie | Bez ściemniania, on/off |
| Adapter szynowy | 3-przewodowy, jednoobwodowy, 172*32*47mm |
| Wykończenie | Biały/Czarny/Szary |
Dlaczego VUE-3 do szyn jednobwodowych
Jeden SKU do szyn już stosowanych w sklepach
VUE-3 DIP 3-przewodowy a oprawy DIP 3-fazowe z wybieraną mocą
Oprawy z wybieraną mocą łączy jedna idea — jednorazowa konfiguracja i mniejsze zapasy — lecz pasują do różnych szyn. Głowica DIP 3-fazowa obsługuje nowe obiekty komercyjne na szynach 3-fazowych ze strefowaniem wieloobwodowym — zobacz 3-fazową oprawę szynową z wyborem DIP, gdy nowy sklep od pierwszego dnia wymaga trzech obwodów. VUE-3 przenosi tę samą logikę DIP do 3-przewodowej szyny jednoobwodowej: niedrogiej, powszechnie stosowanej szyny 220-240V, obecnej już w butikach, sklepach spożywczych i modernizowanych placówkach sieciowych. Porównaj obudowy w całej rodzinie opraw szynowych LED, gdy projekt łączy nowe realizacje 3-fazowe z modernizacjami jednoobwodowymi.
VUE-3: jeden SKU zamiast dziewięciu
Dystrybutorzy obsługujący sklepy z instalacją jednoobwodową mierzą się ze znanym problemem: trzy moce i trzy temperatury barwowe dają dziewięć pozycji SKU na półce. VUE-3 sprowadza tę macierz do jednej głowicy na każdy zakres mocy:
- DIP mocy — do sufitu: 400 do 1050mA w trzech krokach na zakres, od głowic akcentujących 24W do zamienników high bay 40W.
- DIP CCT — do towaru: barwa ciepła do piekarni i drewna, neutralna do odzieży, chłodna do supermarketów i alejek z napojami.
- Ustawienie jednorazowe podczas montażu: wyłączyć zasilanie, ustawić dwa banki przełączników DIP, zatrzasnąć na szynie — ustawienie nie zmieni się z winy personelu.
Do ręcznej regulacji na bieżąco zamiast wstępnie ustawianej konfiguracji magazynowej zobacz oprawę szynową z pokrętłem do ściemniania; do obwodów ze ściemniaczem ściennym zobacz oprawę szynową TRIAC do ściemniaczy ściennych.
VUE-3: prostota bez ściemniania w najniższej cenie
Brak ściemniacza oznacza brak testów zgodności, brak skarg na migotanie i brak dopłaty za sterowanie: zwykłe okablowanie załącz/wyłącz, PF powyżej 0.9, praca bez migotania i sprawność zasilacza do 88%. VUE-3 pasuje do typowych profili 3-przewodowych jednoobwodowych GLOBAL, POWERGEAR i odpowiedników, w kolorze białym, czarnym lub szarym, dopasowanym do istniejącej szyny.
Dwa banki przełączników DIP na adapterze — moc i temperatura barwowa do wstępnego ustawienia przed pierwszym włączeniem.
Adapter VUE-3 DIP 2-in-1 (Allooking ALF): kroki mocy 400-1050mA z wyborem CCT.
| Model | Wymagana szyna | Sposób ustawiania mocy | Przeznaczenie |
|---|---|---|---|
| VUE-3 (ta strona) | Istniejąca szyna 3-przewodowa jednoobwodowa | Moc DIP + CCT, przy wyłączonym zasilaniu | Modernizacje i dystrybucja wielkoseryjna |
| VUE-D 650 | Szyna 3-fazowa, nowa lub istniejąca | Moc DIP + CCT, przy wyłączonym zasilaniu | Nowe budynki komercyjne |
| VUE-K pokrętło | Szyna 4-przewodowa | Pokrętło + tarcza, regulacja ręczna na bieżąco | Ekspozycje dostrajane przez personel |
FAQ
Krótkie odpowiedzi na pytania o serię VUE-3
Ta sama idea DIP, inne szyny: VUE-3 służy do wstępnego ustawiania mocy i temperatury barwowej dla 3-przewodowych szyn jednoobwodowych — niedrogich szyn 220-240V stosowanych w większości małych sklepów — a model 650 do szyn 3-fazowych w nowych budynkach komercyjnych ze strefowaniem wieloobwodowym.
Wybierz według szyny
- Wybierz VUE-3: istnieje szyna jednoobwodowa, jeden obwód załącz/wyłącz, modernizacja lub wdrożenie.
- Wybierz 650: szyna 3-fazowa ze strefowaniem dla nowego sklepu.
- Połącz oba rozwiązania: VUE-3 do modernizowanych oddziałów, 650 do nowych placówek flagowych.
VUE-3 jest dostarczana dokładnie w tej 3-przewodowej konfiguracji ze wstępnymi ustawieniami, jako głowice 24/30/40W.
Po odcięciu zasilania wystarczą dwa banki DIP — ustawienie trwa kilka sekund: instalator ustawia bank mocy na stopień prądu odpowiadający wysokości sufitu, a bank CCT na ton odpowiadający towarowi, po czym zatrzaskuje głowicę na szynie. Ustawienia są trwałe — personel nie przestawi ich przypadkowo, w odróżnieniu od regulatorów bieżących. Każde położenie DIP w VUE-3 jest testowane funkcjonalnie przed opuszczeniem fabryki.
Pasuje do profili jednoobwodowych 3-przewodowych 220-240V — w tym popularnych szyn GLOBAL, POWERGEAR i odpowiedników — w kolorze białym, czarnym lub szarym, dopasowanych kolorystycznie. Nie pasuje do szyn 3-fazowych ani 6-przewodowych DALI, systemów magnetycznych 48V ani szyn północnoamerykańskich 120V: prosimy o przesłanie zdjęcia końca szyny wraz z zapytaniem, a potwierdzimy kodowanie adaptera przed produkcją. VUE-3 zabezpiecza przed błędnym podłączeniem w obsługiwanych profilach.
Ponieważ większość modernizowanych sklepów nigdy nie ściemnia oświetlenia: wersja bez ściemniania eliminuje testy zgodności ze ściemniaczami, skargi na migotanie i dopłatę za sterowanie, pozostawiając najniższy koszt na głowicę przy PF powyżej 0,9 oraz świetle bez migotania w trybie załącz/wyłącz. Jeśli strefa rzeczywiście wymaga ściemniania, należy wybrać wyższy wariant w ramach rodziny — ściemniacz ścienny, głowicę z pokrętłem lub sceny bezprzewodowe — a VUE-3 pozostawić tam, gdzie obowiązuje zwykłe załączanie. VUE-3 zachowuje przewagę cenową przy każdej wielkości zamówienia.
Do dziewięciu kombinacji na pasmo mocy: trzy stopnie prądu i trzy tony bieli, więc jedna głowica 40W obejmuje wszystko od przygaszonego ciepłego oświetlenia akcentującego 600mA do pełnego chłodnego światła 1050mA. Dystrybutorzy magazynują trzy pasma VUE-3 zamiast dziesiątek SKU o stałej mocy, a wdrożenia sieciowe obejmują jeden karton na pasmo, z ustawieniami wykonywanymi na drabinie. VUE-3 ogranicza martwe zapasy zamiast wyprzedaży po obniżonej cenie.
Standardowa gwarancja wynosi 5 lat, a do każdego zamówienia dołączane są zapasowe adaptery DIP 2-in-1 oraz lista kontrolna zgodności z szyną, dopasowana do marki posiadanej szyny przed produkcją seryjną. Zasilacz VUE-3 ma pełne układy zabezpieczeń z oznaczeniami CE i CB, dlatego większość zgłoszeń do wsparcia kończy się na ustawieniu przełączników DIP.

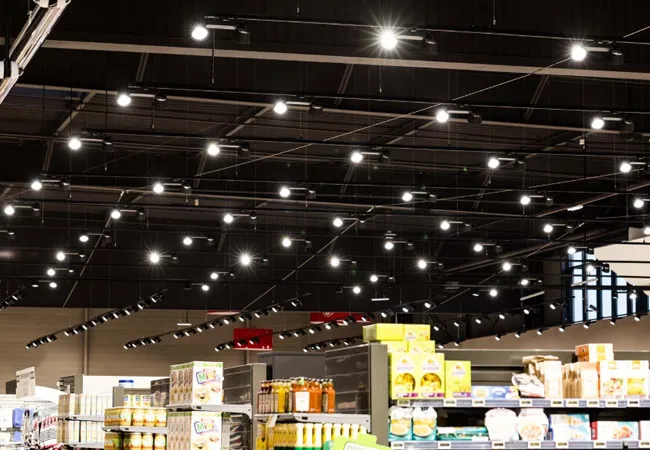

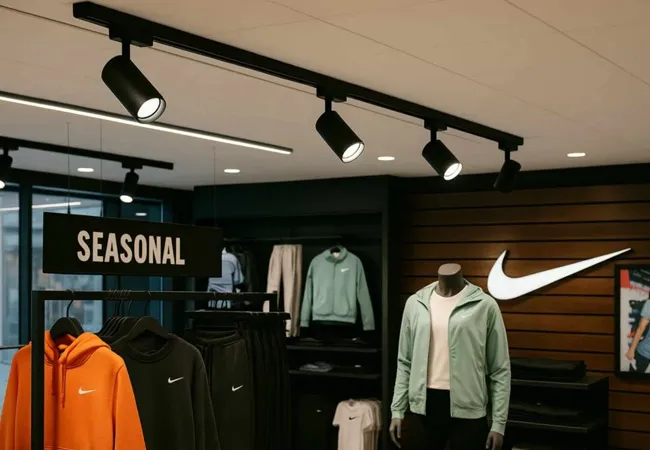

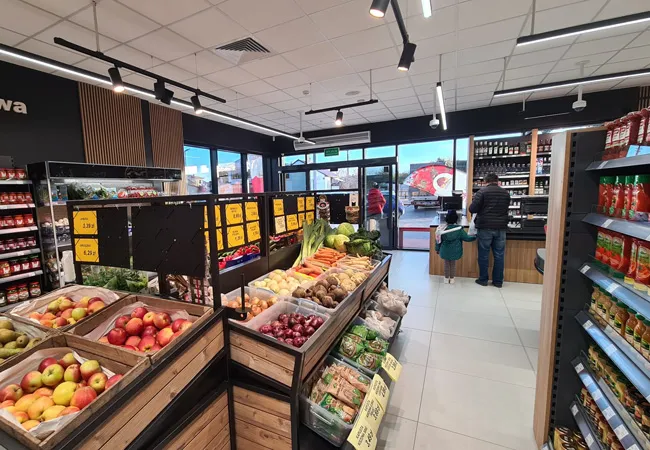

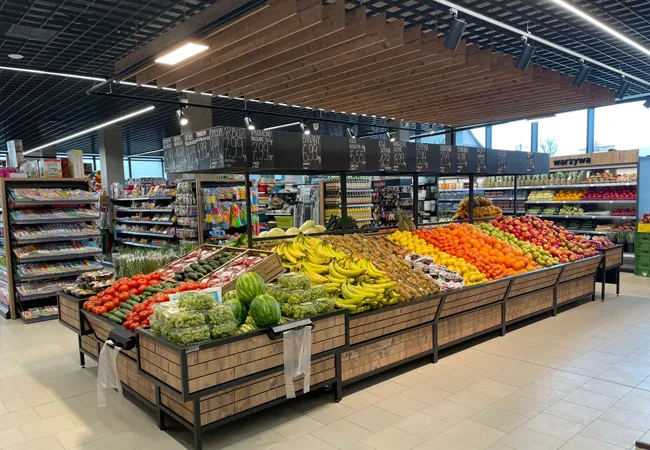

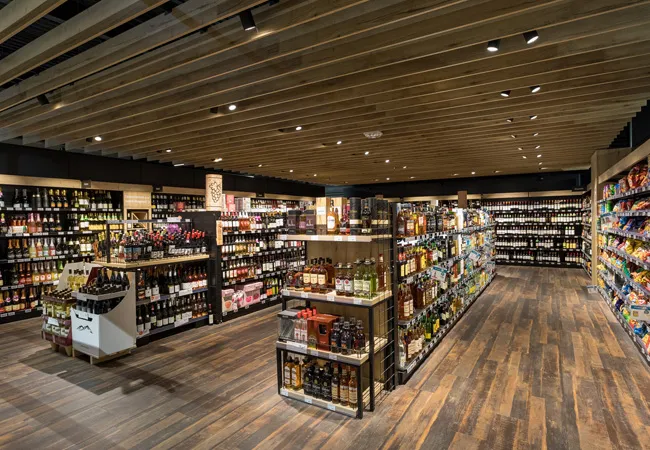

Zastosowanie
