مصباح خطي LED · سلسلة EVAL-E
عائلة مجاري الإضاءة القابلة للإصلاح EVAL-E
40-60W · مجرى بطول 1655mm · زاوية 90° مع UGR<22 — مصباح خطي مجرى قابل للتوصيل والإصلاح لمحلات السوبرماركت.
الرئيسية / المنتجات / مصباح خطي LED / EVAL-E
مصباح خطي مجرى EVAL-E بقدرة 40-60W — مجرى مفتوح مع عدسة بصرية 90 درجة وUGR<22 لممرات السوبرماركت.
مصباح خطي مجرى LED قابل للإصلاح والتوصيل EVAL-E بقدرة 40-60W للسوبرماركت
EVAL-E · 40-60W · 169LM/W · CRI80 · 90° · UGR<22 · مجرى بطول 1655MM
يُعد EVAL-E مصباح خطي مجرى LED قابل للإصلاح والتوصيل بقدرة 40-60W لمحلات السوبرماركت، حيث يغطي 40W بتدفق 6760lm و60W بتدفق 10140lm عبر منصة واحدة بكفاءة 169lm/W ضمن مجرى مفتوح بأبعاد 1655×60×40mm. يجمع هذا المصباح الخطي ذو المجرى مع CRI80 بين عدسة بصرية بزاوية 90 درجة منخفضة التوهج بتصنيف UGR<22 ووصلات ربط صلبة ومشابك تثبيت، مما يتيح لممرات الأسقف المنخفضة ومناطق الأغذية الطازجة ومناطق الدفع الاستفادة من خط إضاءة متصل ومستمر.
يستوعب المجرى المفتوح كابلات إضافية لكاميرات المراقبة وإضاءة الطوارئ بجانب خط التغذية الرئيسي، مع إمكانية استبدال مشغل LED من BOKE ووحدة LED بشكل منفصل — وهو تصميم قابل للإصلاح بالكامل يظل معلقاً أثناء استبدال المكونات. يندرج هذا المنتج ضمن مجموعة مصابيح خطية LED لمتاجر التجزئة كطبقة مجاري إضاءة للسوبرماركت، بينما يغطي المصباح الخطي القابل للتوصيل LINA-K للمراكز التجارية مسارات التعليق في المولات، ويتولى مصباح مسار اللوحي المزدوج PANE-P إضاءة ممرات الرفوف عبر المسار.
- قدرة 40/60W في مجرى واحد بطول 1655mm، وتدفق 6760-10140lm بكفاءة 169lm/W
- عدسة بصرية 90° منخفضة التوهج، UGR<22، CRI80، 4000K
- إمكانية توصيل حتى 10 قطع (40W) / 8 قطع (60W) على نقطة تغذية واحدة، مع وصلات ربط صلبة
- مجرى مفتوح يمرر أسلاك الكاميرات والطوارئ إلى جانب خط التغذية الرئيسي
- مشغل LED من BOKE، وعمر افتراضي L70 يتجاوز 100,000 ساعة، مع هيكل قابل للإصلاح
استكشف عائلة مجاري الإضاءة القابلة للإصلاح EVAL-E
مصباح خطي مجرى لمحلات السوبرماركت ذات الأسقف المنخفضة
يوفر مصباح خطي LED بنظام المجرى قابل للإصلاح والتوصيل بقدرة 40-60W للسوبرماركت مجرى كابلات مكشوفًا للأسقف المنخفضة في متاجر التجزئة. يشترك خياران من القدرة في منصة واحدة بطول 1655mm مع عدسة 90 درجة وقيمة UGR<22 ومشغل LED من BOKE، وتلبي العائلة الواحدة EVAL-E احتياجات الممرات ومناطق الأطعمة الطازجة ومناطق الدفع.
زاوية 90° بتوهج منخفض وكفاءة 169lm/W للأسقف المنخفضة
كفاءة عالية دون التسبب في وهج مزعج
تسبب العدسات الواسعة مشاكل في الأسقف المنخفضة، حيث يسقط الضوء في عيون المتسوقين بدلاً من الممرات. يحد EVAL-E توزيع الإضاءة إلى حزمة ضوئية بزاوية 90 درجة عبر ناشر منخفض التوهج بتصنيف UGR<22، موفرًا تدفقًا ضوئيًا قدره 6760lm من قدرة 40W و10140lm من قدرة 60W بكفاءة 169lm/W مع ضوء أبيض بدرجة 4000K ومؤشر CRI80 لإبراز المنتجات والتغليف بألوانها الواقعية.
- تتداخل حزم الضوء بزاوية 90° عند ارتفاعات تركيب 3-4m، دون ترك فجوات مظلمة
- يحافظ تصنيف UGR<22 على راحة الموظفين والمتسوقين عبر المسارات الطويلة
- يناسب مؤشر CRI80 مع 4000K الممرات ومناطق الأطعمة الطازجة ونقاط الدفع
ربط سلس حتى 10 وحدات على نقطة تغذية واحدة
خطوط مستقيمة بفضل الوصلات الصلبة ومشابك التثبيت
تتطلب عشر وحدات إضاءة منفصلة عشر نقاط تغذية مستقلة وتترك فواصل مظلمة. يوصل EVAL-E مجاري بطول 1655mm بوصلات صلبة على مشابك التثبيت — تغذي نقطة واحدة بجهد 220-240V الخط بالكامل، ويستوعب المجرى المكشوف كابلات الكاميرات وإضاءة الطوارئ بجانب كابل التغذية الرئيسي.
- ربط حتى 10 وحدات بقدرة 40W (حوالي 16.5m)، وحتى 8 وحدات بقدرة 60W (حوالي 13.2m) لكل نقطة تغذية
- تحافظ الوصلات الصلبة مع مشابك التثبيت على مسار مستقيم تمامًا
- يمرر المجرى المكشوف كابلات CCTV والطوارئ بجانب كابلات التيار الكهربائي
- نقطة تغذية واحدة لكل مسار — كابلات أقل وتركيب أسرع
مشغل BOKE داخلي، وعمر افتراضي مصنف يبلغ 100,000 ساعة
اعتمادية عالية مع هيكل قابل للإصلاح
تعمل إضاءة السوبرماركت بين 12-16 ساعة يوميًا، ومشغلات LED أول ما يتعطل. صممنا EVAL-E مصباحًا خطيًا LED بنظام المجرى قابلًا للإصلاح يعمل بـ مشغل LED من BOKE بمعامل قدرة PF يتجاوز 0.9 ليحقق عمرًا مصنفًا L70 يتجاوز 100,000 ساعة. وعندما تتقادم الأجزاء يستبدل الفني مشغل LED ووحدة LED كلًا على حدة دون فك المجرى.
- مشغل LED من BOKE، معامل قدرة PF>0.9، جهد 220-240VAC بتردد 50/60Hz
- عمر افتراضي مصنف L70 يتجاوز 100,000 ساعة
- مشغل LED ووحدة LED قابلة للاستبدال في الموقع
- ضمان لمدة 5 سنوات مع مشغلات LED احتياطية لكل شحنة
لماذا تختار EVAL-E لممرات السوبرماركت
ساعات تشغيل طويلة، أسقف منخفضة، عائلة مجاري تركيب موحدة
مجرى تركيب واحد يغطي الممرات وأقسام الأغذية الطازجة
تعمل مجاري التركيب فوق الممرات في السوبرماركت لجداول زمنية شاقة تتجاوز 12 ساعة يوميًا تحت أسقف منخفضة، مما يسبب شكاوى من الوهج تؤثر على الموظفين. يقدم EVAL-E الحل من خلال عدسة بصرية 90 درجة مع UGR<22 وكفاءة 169lm/W، حيث تغطي قدرة 40W الممرات القياسية وتغطي قدرة 60W مناطق الأغذية الطازجة ذات التدفق الضوئي العالي عبر نفس مجرى التركيب بطول 1655mm.
تعتمد بهو المراكز التجارية وممرات الأرفف المزودة بمسارات إضاءة على عائلات منتجات أخرى بأنظمة تثبيت وعدسات بصرية خاصة بها. يرجى توضيح طول المسار ومعدل التدفق الضوئي المطلوب لكل منطقة في طلبك، ليتسنى للمصنع تجهيز مجموعات التوصيل والمشابك ومشغلات LED الاحتياطية لكل مسار؛ بينما تظل الأسقف المحكمة فوق مناطق الاستحمام ودورات المياه المعرضة للرذاذ مخصصة لعائلات داون لايت.
| الطراز | الخرج | الربط | الأنسب لـ |
|---|---|---|---|
| LC-LL1618-40W | 6760lm بكفاءة 169lm/W | حتى 10 قطع بنقطة تغذية واحدة | ممرات قياسية بأسقف منخفضة |
| LC-LL1618-60W | 10140lm بكفاءة 169lm/W | حتى 8 قطع بنقطة تغذية واحدة | مناطق الأغذية الطازجة، تدفق ضوئي عالٍ |
ورقة البيانات الفنية
المواصفات الكاملة لكلا القدرتين
| LC-LL1618-40W | |
|---|---|
| الطراز | LC-LL1618-40W |
| القدرة | 40W |
| التدفق الضوئي | 6760lm بكفاءة 169lm/W |
| الأبعاد (الطول × العرض × الارتفاع) | 1655x60x40mm |
| مصدر الضوء | LED |
| CRI | Ra80 |
| الشعاع | 90° |
| CCT | 4000K |
| الربط (الحد الأقصى لكل نقطة تغذية) | حتى 10 قطع بنقطة تغذية واحدة 220-240V |
| مشغل LED | BOKE، معامل القدرة PF>0.9 |
| الجهد الكهربائي | 220-240VAC 50/60Hz |
| العمر التشغيلي المقدر | L70 >100,000hrs |
| التركيب | مشابك تثبيت مع وصلات ربط صلبة |
| LC-LL1618-60W | |
|---|---|
| الطراز | LC-LL1618-60W |
| القدرة | 60W |
| التدفق الضوئي | 10140lm بكفاءة 169lm/W |
| الأبعاد (الطول × العرض × الارتفاع) | 1655x60x40mm |
| مصدر الضوء | LED |
| CRI | Ra80 |
| الشعاع | 90° |
| CCT | 4000K |
| الربط (الحد الأقصى لكل نقطة تغذية) | حتى 8 قطع بنقطة تغذية واحدة 220-240V |
| مشغل LED | BOKE، معامل القدرة PF>0.9 |
| الجهد الكهربائي | 220-240VAC 50/60Hz |
| العمر التشغيلي المقدر | L70 >100,000hrs |
| التركيب | مشابك تثبيت مع وصلات ربط صلبة |
الأسئلة الشائعة
إجابات سريعة حول سلسلة EVAL-E
نعم — مشغل LED منفصل من BOKE ووحدة LED مستقلة — يمكن استبدال كل منهما على حدة مع بقاء مجرى التثبيت معلقًا، وبالتالي لا يعني تلف مشغل LED استبدال كامل وحدة الإنارة بطول 1655mm. كما يتم شحن مشغلات LED احتياطية مع كل طلبية بالجملة.
يُحدد العدد حسب القدرة، بمعدل نقطة تغذية واحدة لكل خط متصل — يتيح طراز 40W ربط ما يصل إلى 10 قطع (نحو 16.5m)، بينما يتيح طراز 60W ربط حتى 8 قطع (نحو 13.2m)، حيث يُغذى كل خط مرة واحدة بجهد 220-240V ويتم التوصيل عبر وصلات صلبة على مشابك التثبيت.
تداخل ضوئي متناسق دون وهج — تتداخل الحزم الضوئية بزاوية 90° عند ارتفاعات تركيب 3-4m دون أي فجوات مظلمة، ويحافظ التصنيف UGR<22 على راحة الموظفين والمتسوقين تحت الخطوط الطويلة، بينما يحافظ CRI80 و4000K على دقة ألوان الممرات ومناطق الأطعمة الطازجة.
أسلاك كاميرات المراقبة وطوارئ بجانب خط التغذية الرئيسي — يتيح مجرى التثبيت المفتوح تمديد كابلات الكاميرات وإضاءة الطوارئ مع خط التغذية الكهربائية، مما يمنح الأسقف المنخفضة مظهرًا منظمًا بمجرى واحد بدلاً من ثلاثة حوامل كابلات. وبالنسبة لثلاجات العرض، يمكن دمج الخطوط العلوية مع مصباح شريطي لعرض اللحوم FLES-M.
ضمان 5 سنوات مع مشغلات LED احتياطية في كل شحنة، نجهز الوصلات والمشابك والمشغلات مصنفة حسب كل ممر. يصل العمر التشغيلي لمشغل LED من BOKE إلى أكثر من 100,000 ساعة وفق L70. نشحن العينات خلال 7 أيام عمل؛ وتستغرق طلبيات الجملة 15-25 يوم عمل حسب حجم الطلب — أكد قبل الطلب.
التطبيق

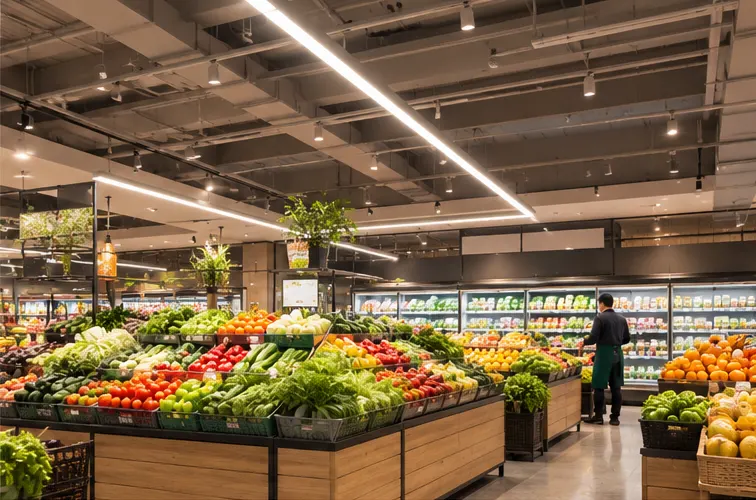

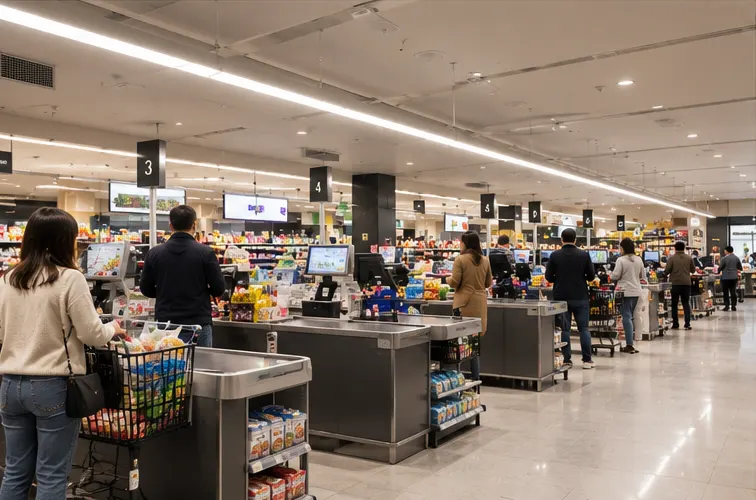

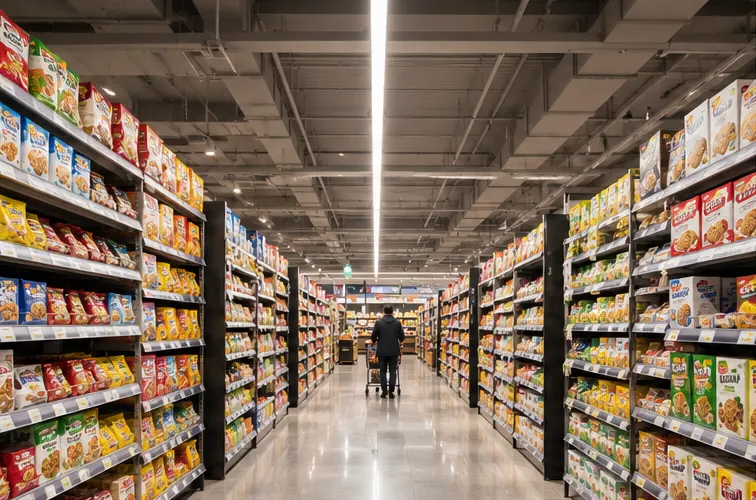

EVAL-E فوق الممرات، مناطق الأغذية الطازجة، ونقاط الدفع
