مصباح خطي LED · سلسلة TRON-WC
مسار TRON-WC الخطي اللاسلكي Casambi
تعتيم Casambi لاسلكي · تيار DIP قابل للاختيار 22-50W · حتى 8600lm · 170lm/W — مصباح مسار خطي نحيف على مسار رباعي الأسلاك لمشاهد السوبرماركت اللاسلكية.
الرئيسية / المنتج / مصباح LED خطي / TRON-WC
مصباح مسار خطي TRON-WC Casambi قابل للتعتيم بتشطيب أبيض — مشغل LED بتيار DIP قابل للاختيار على محول رباعي الأسلاك، بصريات 90°.

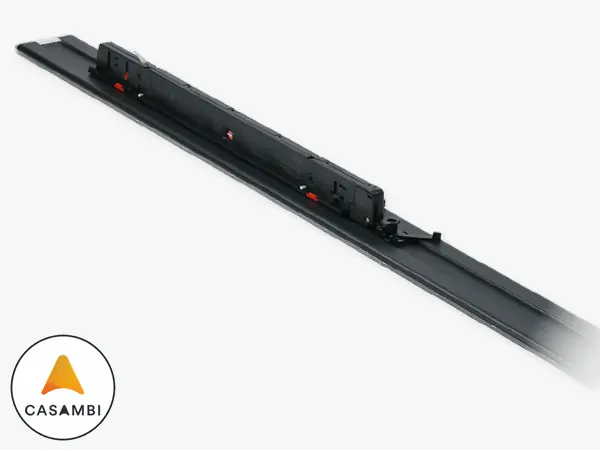

مصباح مسار خطي TRON-WC Casambi بتيار DIP قابل للاختيار 50W
سلسلة TRON-WC · تعتيم Casambi لاسلكي · تيار DIP قابل للاختيار 22-50W · حتى 8600lm · 170lm/W على مسار رباعي الأسلاك
TRON-WC هو مصباح مسار خطي Casambi مع اختيار تيار DIP بقدرة 50W للسوبرماركت. ينضم كل مصباح إلى شبكة Casambi Bluetooth mesh للتبديل والتعتيم والتجميع واستدعاء المشاهد عبر التطبيق، ليوفر سطوعًا لاسلكيًا يصل إلى 8600lm عند 170lm/W من مصباح خطي رباعي الأسلاك فائق النحافة بسماكة 8mm بأطوال 2ft/4ft/5ft.
لا حاجة لسحب أسلاك تحكم: يعتّم Casambi كل وحدة إضاءة عبر Bluetooth، بينما يثبّت المركّبون 3000K أو 4000K أو 6000K عبر DIP، فيخزّن الموزّعون هيكلًا واحدًا لكل طول بدلًا من ثلاثة أصناف SKU بدرجات CCT مختلفة. تحافظ بصريات PMMA بزاوية 90° على UGR أقل من 22 فوق الممرات، وتمتد أربعة تيارات DIP لكل مشغل LED مدمج من 22 إلى 50W، ويُشحن كل TRON-WC مع ضمان 5 سنوات.
- تعتيم Casambi لاسلكي، مشاهد تطبيق لكل مصباح
- اختيار التيار عبر DIP من 22-50W بأربعة تيارات لكل طول، حتى 8600lm
- CRI Ra>80/90، 170lm/W، شعاع 90°، UGR<22
- هياكل 8mm بأطوال 2ft/4ft/5ft، محول رباعي الأسلاك، أبيض/أسود
لماذا TRON-WC لمشاهد السوبرماركت اللاسلكية
مشاهد تطبيق لكل مصباح على قضبان رباعية الأسلاك الموجودة، دون أسلاك تحكم
شبكة TRON-WC اللاسلكية مقابل النواقل السلكية
يحتاج التعتيم السلكي دائمًا إلى موصلات إضافية — زوج تناظري لمناطق 0-10V، وزوج ناقل لعناوين DALI — وهذا التقسيم يحدد نوع السلك. حيث توجد خطوط التحكم بالفعل، قارن نطاق المصابيح الخطية LED الكامل عندما يخلط المتجر بين الأنظمة، واطّلع على TRON-WV التناظري 0-10V للمناطق غير المعنونة أو TRON-WD المعنون بـ DALI لمشاهد الناقل على مسارات بستة أسلاك. وحيث لا يوجد سلك تحكم وإعادة فتح الأسقف غير مطروحة، يجيب TRON-WC بـشبكة Casambi Bluetooth على مسار الأسلاك الأربعة القائم: تغذية رئيسية فقط، والمشاهد عبر التطبيق.
إعدادات DIP المسبقة لـ CCT في TRON-WC مقابل المخزون القابل للضبط
لنكن صريحين بشأن الحدود أولًا: Casambi على TRON-WC يعتّم السطوع فقط ولا يعيد ضبط درجة حرارة اللون أبدًا — CCT إعداد DIP مسبق يُثبَّت في الموقع على 3000K و4000K و6000K، ما يقلل مخزون الموزّع بدل إضافة قنوات لاسلكية. يغطي TRON-W ثابت الخرج لمسارات الأسلاك الأربعة المتطلبات التي لا تتضمن أي تعتيم — ثم اخدم كل منطقة لاسلكية على هذا النحو:
- ممرات السوبرماركت — اضبط مشهد كل ممر من الهاتف: المنتجات الطازجة ساطعة، والسلع المغلّفة معتّمة، وكل ذلك من مشاهد Casambi المسجلة دون أي تمديدات جديدة بعد المسار.
- المتاجر الراقية — ثبّت الدرجة مسبقًا واعتّم الأجواء: يثبّت DIP درجة 3000K لجدران الملابس مرة واحدة، ويخفّض التطبيق السطوع بحسب الساعة من جهاز لوحي عند طاولة البيع.
- الموزّعون — هيكل واحد لكل طول، وثلاث درجات في الداخل: أربعة تيارات DIP تغطي الوحدة، وثلاثة إعدادات CCT مسبقة تغطي البضائع.
يختار كل مشغل LED مدمج من Casambi أربعة تيارات — 550-700mA على 2ft، و750-1050mA على 4ft عبر خياري مشغل، و950-1250mA على 5ft — وكلها بدخل 220-240V AC وخرج 3-40V DC، بحيث تغطي عائلة مسار واحدة كل وحدة. يجري التشغيل بالترتيب: الربط، ثم التجميع، ثم المشهد: يربط الفني كل مصباح خطي بشبكة Casambi، ويجمع الممرات في مجموعات، ويسجل مشاهد السطوع — وتُعاد البرمجة عبر البرنامج عند تغيّر التشكيلات، دون الحاجة إلى الصعود على السلالم.
تطبيق واحد، ومسار واحد بأربعة أسلاك — كل مصباح خطي يتبع مشهد Casambi الخاص به.

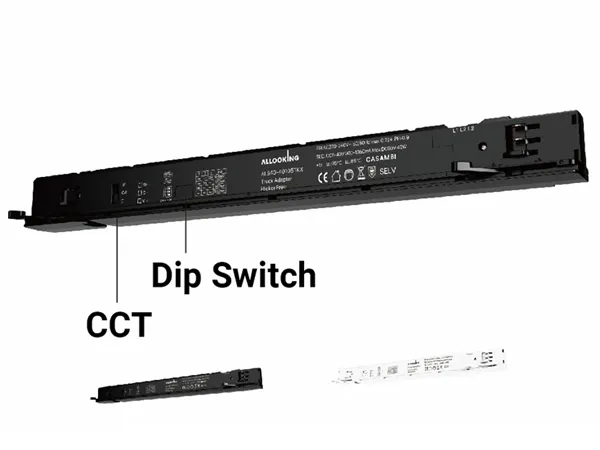

محولات TRON-WC رباعية الأسلاك: مشغلات Casambi DIP مدمجة، تعتيم عبر التطبيق.
| التحكم | الأسلاك المطلوبة | دقة التعتيم | الأنسب لـ |
|---|---|---|---|
| TRON-WC Casambi لاسلكي (هذه الصفحة) | مسار رباعي الأسلاك، تغذية رئيسية فقط | لكل وحدة إضاءة، مشاهد عبر التطبيق | ترقيات دون أسلاك تحكم |
| TRON-WD DALI DT6 | سكة بستة أسلاك + ناقل DALI | لكل وحدة إضاءة، مشاهد معنونة | الإنشاءات الجديدة المزودة بناقل تحكم |
| TRON-WV 0-10V + CCT | سكة بستة أسلاك + زوج تناظري | المنطقة كاملة، إشارة واحدة | تحديثات بتحكم تماثلي |
ورقة البيانات الفنية
المواصفات الكاملة للأطوال الثلاثة
| LC-TRONWC-2 | |
|---|---|
| القدرة | 22-28W DIP (550-700mA، 4 خطوات) |
| مشغل LED | مشغل Casambi مدمج (مفتاح DIP + CCT 2 في 1) |
| جهد الدخل | 220-240V AC 50/60Hz |
| تيار الخرج | 550/600/650/700mA، DC 3-40V |
| التدفق الضوئي | حتى 4800lm |
| CRI | >Ra80/90 |
| زاوية الشعاع | 90° |
| التشطيب | أبيض/أسود |
| تعتيم | Casambi لاسلكي (السطوع؛ CCT عبر DIP) |
| محول | 4 أسلاك و3 دوائر، شبكة Casambi |
| LC-TRONWC-4 | |
|---|---|
| القدرة | 30-42W DIP (مشغلان) |
| مشغل LED | مشغل Casambi مدمج، خياران (مفتاح DIP + CCT 2 في 1) |
| جهد الدخل | 220-240V AC 50/60Hz |
| تيار الخرج | 750-1050mA في 8 خطوات، DC 3-40V |
| التدفق الضوئي | حتى 7200lm |
| CRI | >Ra80/90 |
| زاوية الشعاع | 90° |
| التشطيب | أبيض/أسود |
| تعتيم | Casambi لاسلكي (السطوع؛ CCT عبر DIP) |
| محول | 4 أسلاك و3 دوائر، شبكة Casambi |
| LC-TRONWC-5 | |
|---|---|
| القدرة | 38-50W DIP (950-1250mA، 4 خطوات) |
| مشغل LED | مشغل Casambi مدمج (مفتاح DIP + CCT 2 في 1) |
| جهد الدخل | 220-240V AC 50/60Hz |
| تيار الخرج | 950/1050/1150/1250mA، DC 3-40V |
| التدفق الضوئي | حتى 8600lm |
| CRI | >Ra80/90 |
| زاوية الشعاع | 90° |
| التشطيب | أبيض/أسود |
| تعتيم | Casambi لاسلكي (السطوع؛ CCT عبر DIP) |
| محول | 4 أسلاك و3 دوائر، شبكة Casambi |
المقاسات: LC-TRONWC-2 L600*W70mm (2ft) · LC-TRONWC-4 L1200*W70mm (4ft، خيارا مشغل LED للاختيار) · LC-TRONWC-5 L1500*W70mm (5ft)؛ UGR أقل من 22؛ إعدادات CCT DIP مسبقة 3000K/4000K/6000K؛ ضمان 5 سنوات؛ أسود RAL9005 / أبيض RAL9016. القدرة هي استهلاك الدخل عند جهد LED 36V: 2ft 36×0.7/0.89 ≈ 28W، 4ft 36×0.9/0.89 ≈ 36W أو 36×1.05/0.89 ≈ 42W، 5ft 36×1.25/0.89 ≈ 50W؛ والخرج الضوئي عند 170lm/W.
الأسئلة الشائعة
إجابات سريعة حول سلسلة TRON-WC
أربعة مشغلات LED Casambi مدمجة مقسمة حسب الطول، كل منها بأربع خطوات تيار DIP — يغطي مشغل 2ft نطاق 550-700mA بقدرة نحو 22-28W، وتختار وحدة 4ft مشغل 750-900mA أو 900-1050mA بقدرة نحو 30-42W، ويغطي مشغل 5ft نطاق 950-1250mA بقدرة دخل نحو 38-50W عند جهد LED 36V. تبلغ أعلى خطوة لمقاس 5ft خرج LED قدره 45W، لذا يطابق الفنيون lux لكل وحدة دون تخزين قدرات ثابتة.
تربط Casambi كل مصباح خطي للتحكم عبر التطبيق — السطوع فقط، وليس اللون أبدًا — الهاتف أو الجهاز اللوحي يبدّل ويُعتّم ويجمّع ويستدعي المشاهد لكل وحدة إضاءة عبر Bluetooth، بينما تُضبط درجة 3000K/4000K/6000K مسبقًا بواسطة DIP أثناء التركيب للحفاظ على مخزون الموزّع بهيكل واحد لكل طول. المتاجر التي تريد أبيض مضبوطًا عبر التطبيق تحتاج عائلات قابلة لضبط الأبيض بدلًا من ذلك. يشحن TRON-WC بالضبط هذا التكوين من السطوع اللاسلكي مع الدرجة المسبقة كتركيبات 22-50W.
EUTRAC، ERCO، IGUZZINI، GLOBAL، POWERGEAR وثمانية مسارات أخرى بأربعة أسلاك — المحول يسحب التيار الرئيسي فقط، لذا تُدار المشاهد عبر شبكة Bluetooth بدلًا من موصلات إضافية، على مسارات EUTRAC، ERCO، IGUZZINI، HOFFMEISTER، ZUMTOBEL، ONETRACK، SGSHOPLINE، NL POWER، LIVAL، GLOBAL، CONCORD، UNIPRO وPOWERGEAR بأسود RAL9005 أو أبيض RAL9016. تثبت عينة واحدة على مسار العميل الملاءمة قبل الإنتاج الكمي.
الأسلاك الموجودة تحدد الاختيار، لأن الهيكل 8mm متطابق — TRON-WD بعنونة DALI لمشاهد الناقل يناسب المباني الجديدة المزوّدة بناقل تحكم، وTRON-WV التناظري 0-10V للمناطق غير المعنونة يعتّم مناطق كاملة بإشارة واحدة، وTRON-WC يتفوق حيث لا يوجد سلك تحكم وتبقى الأسقف مغلقة. للممرات التي تحتاج إضاءة على الجانبين من نقطة مسار واحدة، PANE-P ثنائي اللوح يضيء الجانبين يغطي ما لا يغطيه أي شريط نحيف.
حدّد حجم وحدة العرض أولًا، ثم اختر مشغل 4ft حسب lux — L600 بطول 2ft يناسب غرف القياس والنوافذ، وL1500 بطول 5ft يناسب صالات العرض وممرات المولات، وL1200 بطول 4ft لممرات المتاجر الراقية يأخذ مشغل LED 750-900mA بقدرة 30-36W تقريبًا أو مشغل LED 900-1050mA بقدرة 36-42W تقريبًا، وكلها بعرض W70mm وبصريات 90° بحيث تُقرأ الأطوال المختلطة كخط واحد. اضبط درجة DIP بعد ذلك: 3000K تدفئ الملابس، و4000K تناسب الممرات العامة، و6000K تُبرز مناطق المنتجات الطازجة والتغليف الأبيض — هيكل واحد لكل طول يغطي الدرجات الثلاث. يحافظ TRON-WC على كل الأطوال بنفس المقطع 8mm مع سطوع Casambi اللاسلكي وبدون أسلاك تحكم.
ضمان 5 سنوات مع دعم ضبط وتشغيل الشبكة للطلبات الخارجية — تحمل كل كرتونة ورقة إعداد DIP مع ورقة عمل الربط-التجميع-المشهد، وتُرفق محولات رباعية الأسلاك احتياطية، ويبقى لون الهيكل ومزيج CCT والعلامة الخاصة قابلًا للتخصيص ضمن OEM/ODM المصنعي. تثبت عينة واحدة ملاءمة المسار واقتران التطبيق قبل الإنتاج الكمي. يُخزَّن TRON-WC خصيصًا لهذا المسار المشروعي كمصابيح خطية لاسلكية بقدرة 22-50W.
لا — الهاتف أو الجهاز اللوحي مع تطبيق Casambi هو أداة التشغيل — المسار يحمل التيار الكهربائي فقط، والتطبيق يضم كل مصباح خطي إلى شبكة Bluetooth mesh، وكل وحدة تعيد بث الشبكة فتتوسع التغطية مع كل وحدة. لا تخصص ميزانية لأي أجهزة ناقل لكل خط؛ أضف بوابة فقط للوصول عن بُعد أو الجدولة السحابية. يمكن أن يتضمن كل طلب TRON-WC ورقة عمل التطبيق ووحدة تجريبية مقترنة مسبقًا عند الطلب.
