RAHMENLOSES SCHWENKBARES LED-DOWNLIGHT · SERIE AXIS-X
AXIS-X Serie mit Präzisionsneigung für Boutique-Akzentwände
5W-20W · 550-2200lm · 0-30° Neigung mit Seitenskala für Boutiquen, Bekleidungsgeschäfte und Schmucktheken.
Startseite / Produkte / LED-Downlight / AXIS-X

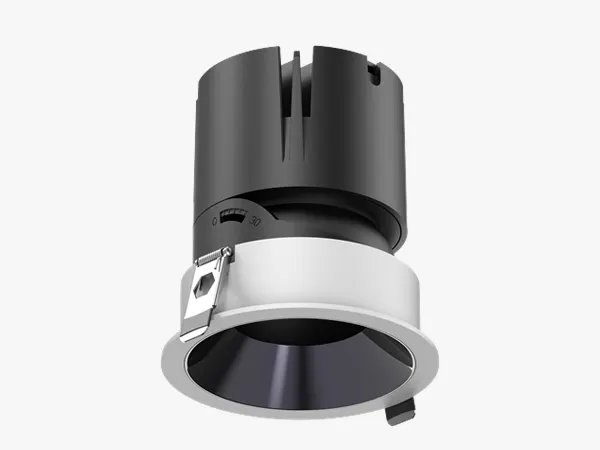

AXIS-X mit schmalem Einbauring — 0-30° schwenkbarer Leuchtenkopf mit Seitenskala für Boutique-Akzentwände; rahmenlose und breite Ringe gehören zur selben Produktfamilie.
AXIS-X Rahmenloses schwenkbares LED-Downlight
Serie AXIS-X · 5-20W · CRI90 · 0-30° Neigung · 15/24/36/55° Abstrahlwinkel
Das AXIS-X ist ein rahmenloses, schwenkbares 5-20W LED-Downlight 55mm für Boutiquen. Es führt eine Produktfamilie mit vier Einbauringen an — rahmenlos für Deckenoptik auf Galerieniveau sowie schmale, breite und Frontblenden-Ringe. Entwickelt für Bekleidungsgeschäfte, Schmucktheken und Galeriewände, an denen das Personal die Akzentbeleuchtung nach jeder Umdekoration neu ausrichtet: Dieses um 0-30 Grad schwenkbare Einbau-Downlight verfügt über eine eingravierte Winkelskala am Montagebügel.
Dieses entblendete, schwenkbare Downlight mit vier Einbauringen deckt 5W bis 20W (550lm bis 2200lm) bei 110lm/W mit CRI Ra90, einem 0-30° Schwenkkopf sowie Abstrahlwinkeln von 15/24/36/55° ab. So setzt eine einzige Einbaufamilie Schaufensterpuppen in Szene und übernimmt die Wandflutung — ohne einen einzigen Deckenausschnitt zu verändern.
- 5-20W Optionen, 550-2200lm bei 110lm/W
- CRI Ra90, 15°/24°/36°/55° Abstrahlwinkel
- 0-30° Neigung mit Seitenskala, IP20
- 4 Einbauringe: schmal/breit/Frontblende/rahmenlos, Weiß/Schwarz
Entwickelt für Boutique-Akzentwände
Präzise Kleinwinkel-Ausrichtung, vier Einbauringe und kein Streulicht
Decken in Boutiquen verzeihen kein Schätzen: Jeder Kopf muss exakt treffen, zum Nachbarn passen und bündig im Putz verschwinden. AXIS-X meistert dies mit einer skalierten 0-30° Neigung, vier Einbauringen und einem vollständig geschlossenen Lichtweg.

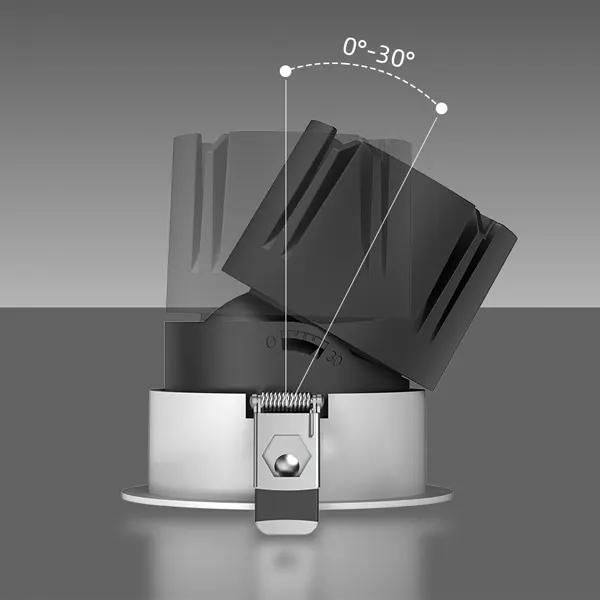

0-30° Präzisionsneigung mit Seitenskala
Gleiche Ausrichtung für jeden Leuchtenkopf in der Reihe exakt reproduzieren
Eine gezielte Neigung von 0-30° bündelt den Lichtstrahl präzise auf Schaufensterpuppen und Wandpräsentationen, statt Streulicht an die Decke abzugeben. Die eingravierte Skala am Montagebügel macht jede Einstellung zu einem eindeutig ablesbaren Wert.
- Skalierter Bügel: Gradzahl ablesen, Schraube festziehen – ganze Strahlerreihen behalten dieselbe exakte Ausrichtung.
- Linsen nach Baugröße 35-50mm: 35mm bei 5-8W, 45mm bei 10-12W, 50mm bei 15-20W Leuchtenköpfen.
- Bügel 1304 / 0201507: 1304 für 55mm Deckenausschnitte, 0201507 für 75-95mm Deckenausschnitte.
- Optiken 15/24/36/55°: 15° für Schmuckvitrinen, 55° für breite Boutiquenwände.

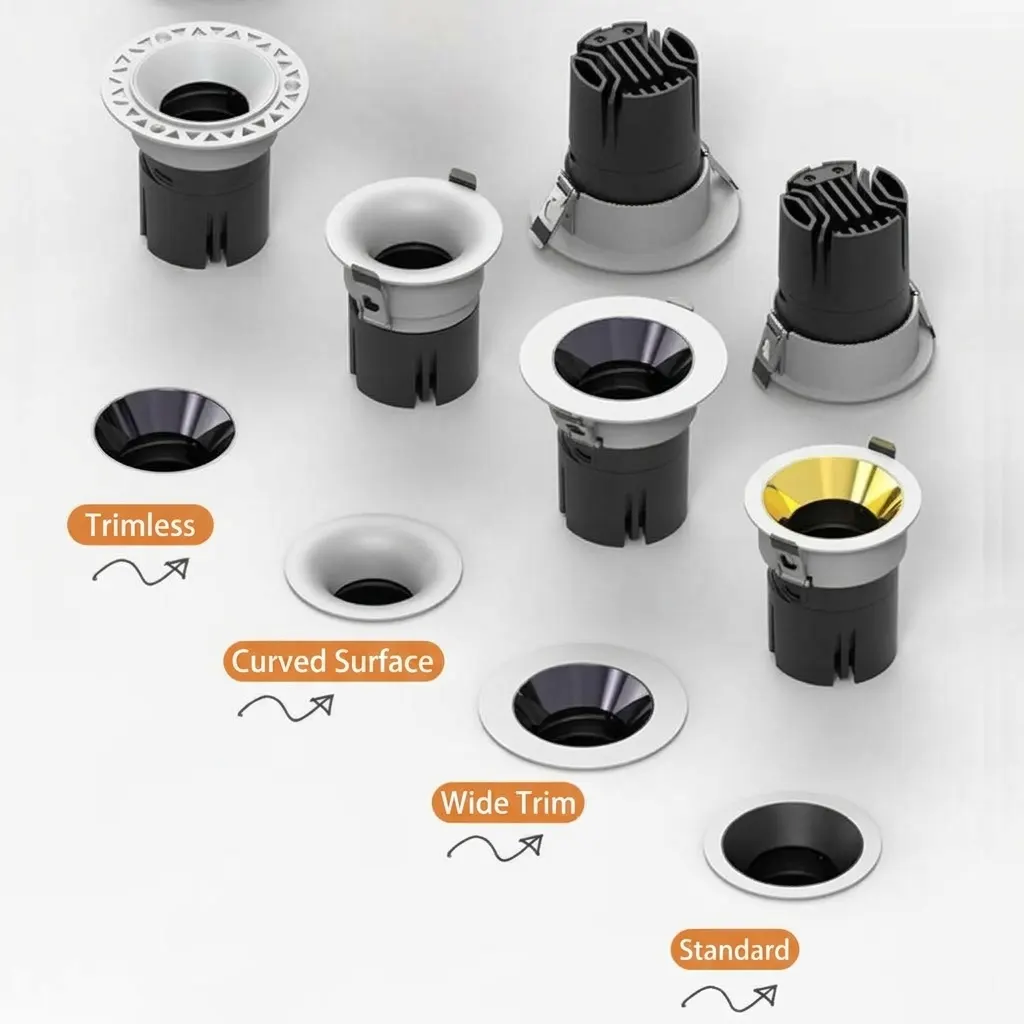

Vier Einbauringe, eine einheitliche Designlinie
Den Einbauring an die Decke anpassen, eine Lichtsprache beibehalten
Schmale, breite, breitrandige und rahmenlose Einbauringe decken filigrane Sichtkanten, Standard-Gipskarton, Akzentdecken und flächenbündige Galeriewände ab – alle sechs Wattagen zeigen dieselbe Ansicht.
- Schmaler Einbauring: filigrane Sichtkante für minimalistische Boutiquendecken.
- Breiter Einbauring: Standard-Gipskartondeckenausschnitte 55-95mm.
- Breitrandiger Einbauring: Akzentdecken, die einen sichtbaren Rahmen erfordern.

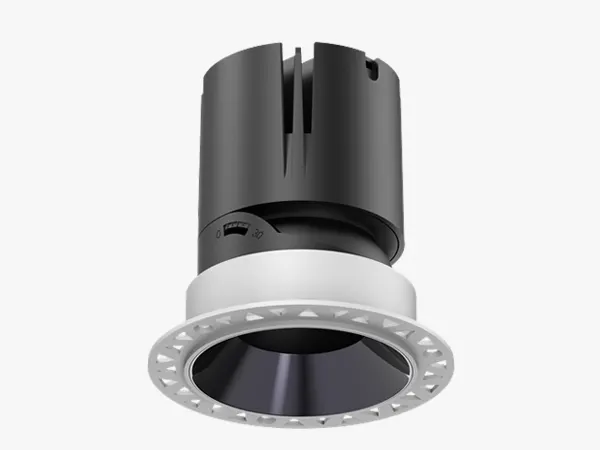

- Rahmenloser Einbauring: flächenbündig eingespachtelt für Galeriewände mit sauberer Deckenoptik.
- Oberflächenbehandlung Weiß/Schwarz: passend zur Deckenfarbe oder gezielt kontrastierend.
Vollständig abgedichtet gegen Lichtaustritt
Dunkle Decke außerhalb des Lichtkegels, brillantes Produkt im Fokus

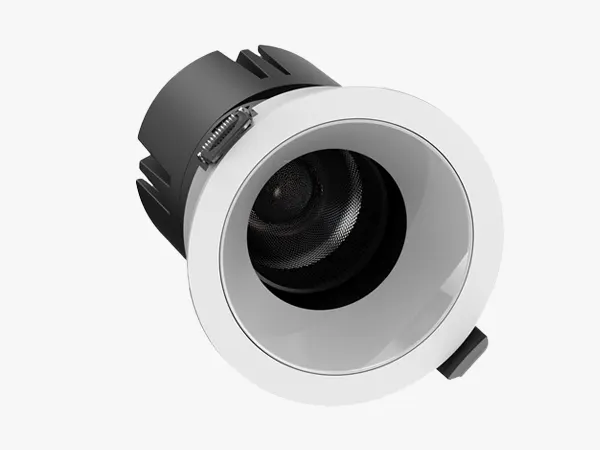

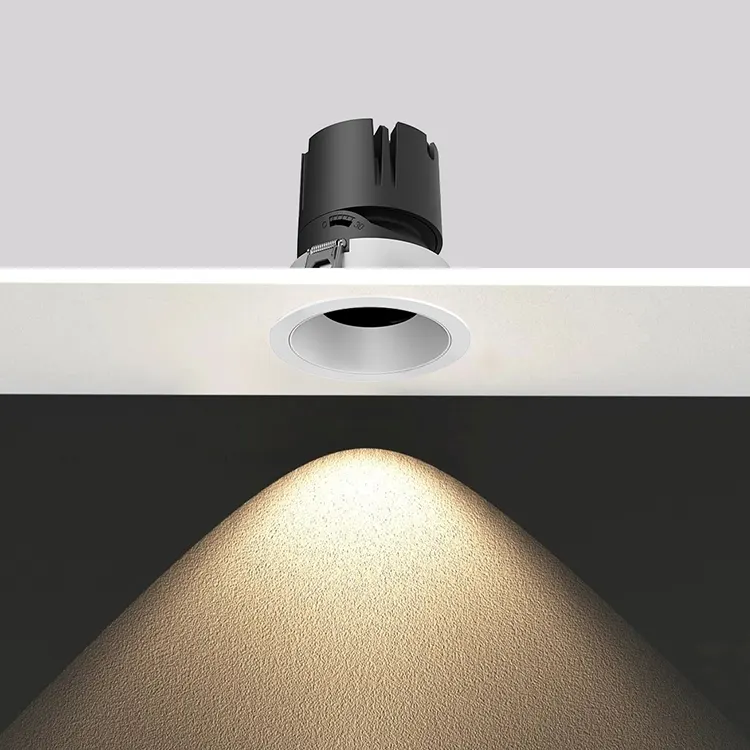

Ein vollständig lichtdichter Aufbau versiegelt die Kante des Einbaurings, sodass kein Streulichtkragen an der Decke entsteht. Die tief zurückversetzte Linse lenkt den Blick der Kunden direkt auf das Produkt statt in die Lichtquelle.
- Abgedichtete Einbaukante: keine Streulichtringe auf weißen Boutiquendecken.
- Tief zurückversetzte Linse: blendfreier Sehkomfort kombiniert mit warmer 3000K Farbtemperatur.
- IP20 Einbaugehäuse: ausgelegt für trockene Decken in Verkaufsräumen.
Datenblatt
Modell wählen – vollständige Spezifikationen ansehen
| LC-SP02-5W | |
|---|---|
| Modell | LC-SP02-5W |
| Leistung | 5W ±5% |
| Eingangsspannung | 220-240V AC 50/60Hz |
| Lichtstrom | 550lm ±5% |
| CCT | 3000K / 4000K / 6000K |
| CRI | ≥90 |
| Abstrahlwinkel | 15° / 24° / 36° / 55° |
| Schwenkwinkel | 0-30° mit seitlicher Skala |
| Größe (Ø x H) | Ø65×H80 |
| Deckenausschnitt | Ø55mm |
| LC-SP02-8W | |
|---|---|
| Modell | LC-SP02-8W |
| Leistung | 8W ±5% |
| Eingangsspannung | 220-240V AC 50/60Hz |
| Lichtstrom | 880lm ±5% |
| CCT | 3000K / 4000K / 6000K |
| CRI | ≥90 |
| Abstrahlwinkel | 15° / 24° / 36° / 55° |
| Schwenkwinkel | 0-30° mit seitlicher Skala |
| Größe (Ø x H) | Ø65×H90 |
| Deckenausschnitt | Ø55mm |
| LC-SP02-10W | |
|---|---|
| Modell | LC-SP02-10W |
| Leistung | 10W ±5% |
| Eingangsspannung | 220-240V AC 50/60Hz |
| Lichtstrom | 1100lm ±5% |
| CCT | 3000K / 4000K / 6000K |
| CRI | ≥90 |
| Abstrahlwinkel | 15° / 24° / 36° / 55° |
| Schwenkwinkel | 0-30° mit seitlicher Skala |
| Größe (Ø x H) | Ø85×H92 |
| Deckenausschnitt | Ø75mm |
| LC-SP02-12W | |
|---|---|
| Modell | LC-SP02-12W |
| Leistung | 12W ±5% |
| Eingangsspannung | 220-240V AC 50/60Hz |
| Lichtstrom | 1320lm ±5% |
| CCT | 3000K / 4000K / 6000K |
| CRI | ≥90 |
| Abstrahlwinkel | 15° / 24° / 36° / 55° |
| Schwenkwinkel | 0-30° mit seitlicher Skala |
| Größe (Ø x H) | Ø85×H115 |
| Deckenausschnitt | Ø75mm |
| LC-SP02-15W | |
|---|---|
| Modell | LC-SP02-15W |
| Leistung | 15W ±5% |
| Eingangsspannung | 220-240V AC 50/60Hz |
| Lichtstrom | 1650lm ±5% |
| CCT | 3000K / 4000K / 6000K |
| CRI | ≥90 |
| Abstrahlwinkel | 15° / 24° / 36° / 55° |
| Schwenkwinkel | 0-30° mit seitlicher Skala |
| Größe (Ø x H) | Ø105×H115 |
| Deckenausschnitt | Ø95mm |
| LC-SP02-20W | |
|---|---|
| Modell | LC-SP02-20W |
| Leistung | 20W ±5% |
| Eingangsspannung | 220-240V AC 50/60Hz |
| Lichtstrom | 2200lm ±5% |
| CCT | 3000K / 4000K / 6000K |
| CRI | ≥90 |
| Abstrahlwinkel | 15° / 24° / 36° / 55° |
| Schwenkwinkel | 0-30° mit seitlicher Skala |
| Größe (Ø x H) | Ø105×H125 |
| Deckenausschnitt | Ø95mm |
Warum AXIS-X für Boutiquen
Ausrichtung in kleinen Winkeln mit Skala, vier Einbauringe, streulichtfrei
0-30° Schwenkwinkel mit gravierter seitlicher Skala – reproduzierbare Ausrichtung statt Schätzwerte – Die AXIS-X-Serie führt einen präzisen Lichtkegel auf Wandflächen und Schaufensterfiguren, während die Skala jedem Leuchtenkopf in der Reihe denselben ablesbaren Einstellwert ermöglicht. Vier Abstrahlwinkel von 15° für Schmuckvitrinen bis 55° für breite Wände, kombiniert mit schmalen, breiten, abdeckenden und rahmenlosen Ringen sowie einem vollständig streulichtdichten Gehäuse, gewährleisten ein homogenes Deckenbild bei Deckenausschnitten von 55-95mm. Planen Sie das Deckenbild im Rahmen einer kompletten Einbau-Downlight-Familie, in der AXIS-X die präzise Akzentbeleuchtung übernimmt und starre Leuchtenköpfe für das Grundlicht sorgen.
Präziser Kleinstschwenk versus weiter Schwenkbereich – Auslegung nach Lichtwurf, nicht nach Gewohnheit – Für Wandflächen und Schaufensterfiguren innerhalb eines 30°-Kegels empfiehlt sich AXIS-X mit Skala und vier Einbauringen. Erfordert die Warenpräsentation hingegen einen steilen Lichtwurf zur Seite von nahezu 90°, wählen Sie stattdessen das weit schwenkbare Einbau-Downlight für Boutique-Akzentbeleuchtung. Für gedimmte Abendszenen an bestehender Leitungsführung anstelle einer rahmenlosen Fixausrichtung eignet sich der TRIAC-dimmbare, ausrichtbare Strahler für den Einzelhandel. Steht eine reproduzierbare Ausrichtung in kleinen Winkeln im Pflichtenheft, bleibt AXIS-X die erste Wahl.
| Merkmal | AXIS-X | IRIS-R RD |
|---|---|---|
| Schwenkwinkel | 0-30° mit seitlicher Skala | Bis zu 90° frei schwenkbar |
| Abstrahlwinkel | 15° / 24° / 36° / 55° | 15° / 24° / 38° / 60° |
| Einbauringe | 4 Ringe: schmal / breit / Blende / rahmenlos | Starrer Ring in Weiß / Schwarz |
| Geeignet für | Reproduzierbare Akzentbeleuchtung für Boutiquen | Ausrichtung für steilen seitlichen Lichtwurf |
FAQ
Kurzantworten zur rahmenlosen Serie AXIS-X
Lesen Sie die gravierte Seitenskala ab und arretieren Sie jeden Kopf auf derselben Markierung.
- Lösen Sie die Bügelschraube und schwenken Sie den Leuchtenkopf auf den gewünschten Winkel.
- Lesen Sie die Skalenmarkierung ab – ganze Kopf-Reihen erhalten denselben Wert.
- Ziehen Sie die Schraube fest; die Ausrichtung bleibt auch bei Lampenwechsel und Reinigung erhalten.
Installateure richten eine Boutique-Wand mit 20 Köpfen in einem Durchgang ein – ohne Laser-Nachmessung.
Stimmen Sie den Ring auf das Deckenfinish ab – alle sechs Wattagen bieten dieselbe Optik.
- Schmaler Ring für dezente Sichtkanten auf minimalistischen Decken.
- Breiter Ring für Standard-Deckenausschnitte von 55–95mm in Gipskarton.
- Breitrand-Ring für Akzentdecken, die einen sichtbaren Rahmen erfordern.
- Rahmenloser Ring flächenbündig eingespachtelt für Galeriewände ohne sichtbare Fugen.
Die Oberflächenbehandlung in Weiß oder Schwarz lässt sich mit jedem der vier Ringe kombinieren.
Nein – eine vollständig abgedichtete Konstruktion verhindert Streulicht an der Zarge zuverlässig.
- Abgedichteter Ring verhindert Halobildung auf weißen Boutique-Decken.
- Tief zurückgesetzte Linse schützt die Lichtquelle vor direkten Blicken der Kunden.
- Dunkle Decke außerhalb des Lichtkegels bewahrt den Kontrast auf der Ware.
Die Decke bleibt dunkel, während Schaufensterpuppen und Wanddisplays brillant hervortreten.

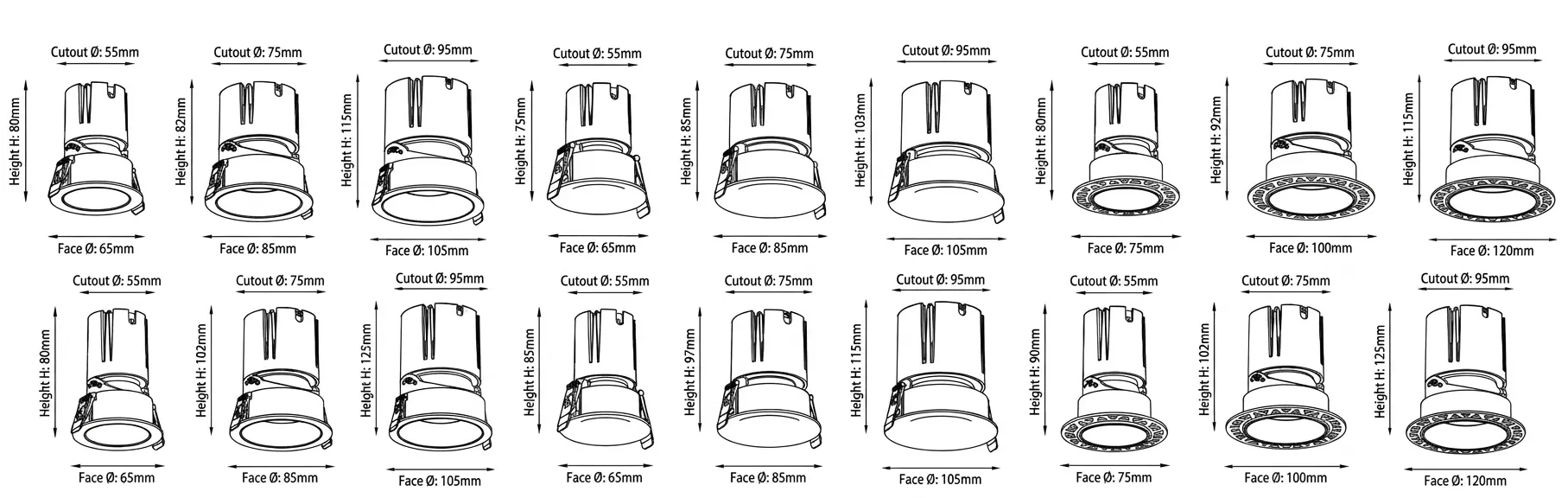

Stimmen Sie den Deckenausschnitt auf die Leistung ab – drei Lochmaße decken 5W bis 20W ab.
- 55mm Deckenausschnitt für 5-8W Leuchtenköpfe über Schmuckvitrinen und Nischen.
- 75mm Deckenausschnitt für 10-12W Leuchtenköpfe bei standardmäßigen 3-Meter-Boutiquedecken.
- 95mm Deckenausschnitt für 15-20W Leuchtenköpfe über größeren Wandpräsentationen.
Kleine Vitrinen und große Auslagen bleiben in einer einheitlichen rahmenlosen Produktfamilie.
Wählen Sie die CCT nach Warengruppe – alle drei bieten CRI Ra90.
- 3000K Warmweiß für exklusive Mode und stimmungsvolle Schmuckpräsentationen.
- 4000K Neutralweiß für allgemeine Bekleidungsflächen und Umkleidekabinen.
- 6000K Kaltweiß für kontrastreiche Auslagenbereiche und Schaufensterfronten.
Flächen mit gemischtem Sortiment bewahren eine einheitliche Leuchtenoptik, während jede Zone ihren passenden Weißton erhält.
Wählen Sie AXIS-X für skalierte 30°-Ausrichtung ohne Rand; wählen Sie RD für steile Ausleuchtungen bis nahezu 90°.
- AXIS-X überzeugt, wenn reproduzierbare Ausrichtung, vier Abdeckungen und absolute Streulichtfreiheit zählen.
- RD überzeugt, wenn sich Auslagen ständig ändern und die Leuchtenköpfe steil schwenken müssen.
- Einheitliche Abstrahlwinkel von 15-55° sorgen für ein harmonisches Deckenbild.
Die meisten Boutiquewände liegen stets innerhalb des 30°-Kegels – AXIS-X deckt diesen Bereich präzise ab.
