LED-LINEARLEUCHTE · TRON-WD SERIE

TRON-WD adressierte DALI-Schienen-Linearleuchte

DALI DT6 adressiertes Dimmen · 22-50W DIP · bis zu 8600lm · 170lm/W — schlanke Schienen-Linearleuchte auf 6-Draht-Schiene für adressierte Supermarkt-Szenen.

Startseite / Produkt / LED-Linearleuchte / TRON-WD

Hergestellt in Zhongshan, China · Kein MOQ · Muster: 7 Arbeitstage · Serienfertigung: 15-25 Arbeitstage · FOB Shenzhen

Weiße TRON-WD DIP stromselektierbare DALI Schienen-Linearleuchte 50W für Supermarktbeleuchtung

TRON-WD DALI-dimmbare Schienen-Linearleuchte in weißer Ausführung — Treiber mit DIP-Stromauswahl auf 6-Draht-Adapter, 90°-Optik.

Weiße TRON-WD DALI Schienen-Linearleuchte Frontansicht 8mm schlankes Gehäuse Weiße TRON-WD DIP CCT voreingestellte Schienen-Linearleuchte Seitenansicht 6-adriger Adapter

TRON-WD DALI-Schienen-Linearleuchte 50W mit DIP-Stromauswahl

TRON-WD Serie · DALI DT6 adressiertes Dimmen · 22-50W DIP · bis zu 8600lm · 170lm/W auf 6-Draht-Schiene


Die TRON-WD ist eine DALI-Schienen-Linearleuchte 50W mit DIP-Stromauswahl für Supermärkte. Jede Leuchte trägt ihre eigene DALI-Adresse für Schalten, Dimmen, Gruppieren und Szenenabruf und liefert adressierte Helligkeit bis zu 8600lm bei 170lm/W aus einer 8mm ultradünnen 6-Draht-Linearleuchte in Längen von 2ft/4ft/5ft.

Helligkeit wird digital, während die Farbe voreingestellt bleibt: DALI DT6 dimmt jede Adresse mit eigener Dimmzeit, und Installateure legen 3000K, 4000K oder 6000K per DIP fest, sodass Händler ein Gehäuse pro Länge statt drei CCT-SKUs bevorraten. Die 90°-PMMA-Optik hält UGR unter 22 über den Gängen, vier DIP-Stromstufen pro ADA-Treiber decken 22-50W ab, und jede TRON-WD wird mit 5 Jahren Garantie geliefert.

  • DALI DT6 adressiertes Dimmen, Szenen pro Leuchte
  • 22-50W DIP in vier Stromstufen pro Länge, bis zu 8600lm
  • CRI Ra>80/90, 170lm/W, 90° Abstrahlwinkel, UGR<22
  • 8mm Gehäuse in 2ft/4ft/5ft, 6-Draht-Adapter, Weiß/Schwarz/Grau

Warum TRON-WD für adressierte Supermarkt-Szenen

DALI-Szenen pro Leuchte auf einem Bus, keine Neuverdrahtung

TRON-WD adressiertes Dimmen gegenüber analogen Zonen

Analoges Dimmen steuert eine ganze Zone über ein Signal; DALI steuert jede Leuchte über die Adresse – und diese Trennung entscheidet über die Verdrahtung. Wo Szenen nie pro Leuchte wechseln, dimmt ein Bussignal alle Linearleuchten gemeinsam zu den geringsten Verdrahtungskosten: Vergleichen Sie die komplette LED-Linearleuchten-Reihe, wenn ein Geschäft beide Systeme mischt, und sehen Sie sich den analogen 0-10V TRON-WV für nicht adressierte Zonen an, wenn Szenen pro Leuchte überdimensioniert sind. Wo jeder Gang seine eigene Szene, Gruppe und Fade-Zeit benötigt, antwortet TRON-WD mit adressiertem DT6-Dimmen auf derselben sechsadrigen Schiene. Wo das Ziehen jeglicher Steuerleitung von vornherein ausscheidet, dimmt der drahtlose Casambi TRON-WC auf vieradrigen Schienen dasselbe 8mm-Gehäuse über Bluetooth.

TRON-WD DIP-CCT-Voreinstellungen gegen tuneable Lagerware

Ehrliche Einschränkung vorab: DALI DT6 am TRON-WD dimmt nur die Helligkeit und verstellt nie die Farbtemperatur – CCT ist eine DIP-Voreinstellung, die vor Ort auf 3000K, 4000K und 6000K festgelegt wird und damit Händlerbestände reduziert, statt Buskanäle hinzuzufügen. Lesen Sie 0-10V vs. DALI: Verdrahtung und Kosten im Vergleich, bevor Sie spezifizieren – und bedienen Sie dann jede Zone so:

  • Supermarkt-Gänge – jeden Gang einzeln als Szene: Frischware hell, verpackte Ware gedimmt, alles über gespeicherte DALI-Szenen ohne neue Verdrahtung nach der Schiene.
  • Boutiquen – Ton voreinstellen, Stimmung dimmen: DIP fixiert 3000K für Bekleidungswände einmalig, DALI fadet die Helligkeit stundenweise über den Controller.
  • Händler – ein Gehäuse pro Länge, drei Lichtfarben integriert: vier DIP-Ströme decken die Fläche ab, drei CCT-Voreinstellungen decken die Ware ab.

Jeder integrierte ADA-Treiber bietet vier Stromstufen zur Auswahl – 550-700mA bei 2ft, 750-1050mA bei 4ft über zwei Treibervarianten, 950-1250mA bei 5ft – mit Standby unter 0.5W und PF über 0.9. Adressiertes Dimmen bedeutet also nie mangelhafte Netzqualität. Die Inbetriebnahme läuft in der Reihenfolge Adresse, dann Gruppe, dann Szene: Der Installateur vergibt jeder Linearleuchte ihre DALI-Adresse, fasst Gänge zu Gruppen zusammen und speichert Helligkeits-Szenen mit Fade-Zeiten – bei geändertem Sortiment wird einfach in der Software umprogrammiert, ohne Leiterarbeit. Dieselbe Adressierungslogik in Strahler-Form finden Sie auf unseren DALI-Schienen-Seiten – Linearleuchten für Gänge, Strahler für Akzentbeleuchtung.

TRON-WD DALI-Verkabelung: ein Controller adressiert jede Linearleuchte am 6-adrigen Bus DALI-Controller Szenen + Gruppen DALI-Bus + Netzspannung 6-adrige Schiene · adressierte Leuchten A1 A2 A3 Szenen je Leuchte gemeinsam dimmen oder einzeln per Adresse

Ein Controller, eine Sechsdraht-Schiene – jede Linearleuchte folgt ihrer eigenen DALI-Adresse.

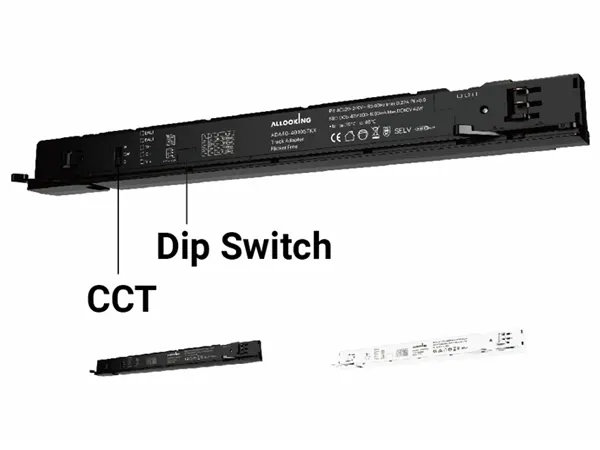

TRON-WD 6-adriger Adapter mit ADA-Serie DIP-Treibern DALI DT6 Dimmen

TRON-WD Sechsdraht-Adapter: ADA30/40/50 DIP-Treiber, DALI DT6-Dimmen.

SteuerungErforderliche VerkabelungDimmgranularitätGeeignet für
TRON-WD DALI DT6 (diese Seite)Sechsdraht-Schiene + DALI-BusAdressierte Szenen je LeuchteNeubauten mit Steuerbus
TRON-WV 0-10V + CCTSechsdraht-Schiene + analoges AdernpaarGanze Zone, ein SignalNachrüstung mit analoger Steuerung
TRON-W LL1616 DIP-VoreinstellungVierdraht-Schiene, kein BusFeste Ausgangsleistung, einmal eingestelltGeschäfte, Linien nach dem Prinzip „einmal einstellen und vergessen“

Datenblatt

Vollständige Spezifikationen für alle drei Längen

LC-TRONWD-2
Leistung22-28W DIP (550-700mA, 4-stufig)
TreiberADA30-43070TKX (CCT/4C, DT6)
Eingangsspannung220-240V AC 50/60Hz
Ausgangsstrom550/600/650/700mA, DC 3-40V
Lichtstrombis zu 4800lm
CRI>Ra80/90
Abstrahlwinkel90°
OberflächenbehandlungWeiß/Schwarz/Grau
DimmenDALI DT6 (Helligkeit; CCT über DIP)
Adapter6-adrig, 3 Stromkreise + DALI-Bus
LC-TRONWD-4
Leistung30-42W DIP (zwei Treiber)
TreiberADA40-40090TKX oder ADA40-40105TKX
Eingangsspannung220-240V AC 50/60Hz
Ausgangsstrom750-1050mA in 8 Stufen, DC 3-40V
Lichtstrombis zu 7200lm
CRI>Ra80/90
Abstrahlwinkel90°
OberflächenbehandlungWeiß/Schwarz/Grau
DimmenDALI DT6 (Helligkeit; CCT über DIP)
Adapter6-adrig, 3 Stromkreise + DALI-Bus
LC-TRONWD-5
Leistung38-50W DIP (950-1250mA, 4-stufig)
TreiberADA50-40125TKX (CCT/4C, DT6)
Eingangsspannung220-240V AC 50/60Hz
Ausgangsstrom950/1050/1150/1250mA, DC 3-40V
Lichtstrombis zu 8600lm
CRI>Ra80/90
Abstrahlwinkel90°
OberflächenbehandlungWeiß/Schwarz/Grau
DimmenDALI DT6 (Helligkeit; CCT über DIP)
Adapter6-adrig, 3 Stromkreise + DALI-Bus

Größen: LC-TRONWD-2 L600*W70mm (2ft) · LC-TRONWD-4 L1200*W70mm (4ft, zwei ADA40-Treiber zur Auswahl) · LC-TRONWD-5 L1500*W70mm (5ft); UGR unter 22; Treiber mit PF über 0.9, 89% Wirkungsgrad, flackerfrei, 360x32x36mm; CCT-DIP-Voreinstellungen 3000K/4000K/6000K; 5 Jahre Garantie. Die Wattangabe entspricht der Eingangsleistungsaufnahme bei 36V LED-Spannung: 2ft 36×0.7/0.89 ≈ 28W, 4ft 36×0.9/0.89 ≈ 36W oder 36×1.05/0.89 ≈ 42W, 5ft 36×1.25/0.89 ≈ 50W; Lichtstrom bei 170lm/W.

FAQ

Kurzantworten zur TRON-WD-Serie

Vier ADA-Treiber, nach Länge aufgeteilt, jeweils mit vier DIP-Stromstufen — der 2ft ADA30 reicht von 550-700mA für etwa 22-28W, bei der 4ft-Variante wird der ADA40 mit 750-900mA oder 900-1050mA für etwa 30-42W gewählt, und der 5ft ADA50 reicht von 950-1250mA für etwa 38-50W Eingangsleistung bei 36V LED-Spannung und 89% Wirkungsgrad. Die höchste 5ft-Stufe erreicht 45W LED-Ausgangsleistung, sodass Installateure den lux-Wert je Leuchte abstimmen können, ohne feste Wattagen auf Lager zu halten.

DT6 dimmt einen weißen Kanal pro Adresse — nur die Helligkeit, niemals die Farbe — der Bus weist jeder Linearleuchte eine Adresse für Schalten, Dimmen, Gruppieren und Szenenabruf mit individuellen Fade-Zeiten zu, während die Tonlage 3000K/4000K/6000K bei der Installation per DIP voreingestellt wird, damit das Händlerlager pro Länge nur ein Gehäuse führen muss. Einzelhandelsgeschäfte, die busgesteuerte Weißabstimmung wünschen, benötigen stattdessen DT8-Tunable-White-Familien. Der TRON-WD wird genau in dieser Konfiguration aus adressiertem Weiß plus voreingestellter Tonlage als Leuchten mit 22-50W geliefert.

6-adrige Stromschienen von IGUZZINI, GLOBAL und POWERGEAR — der Adapter führt das DALI-Bus-Paar neben drei Netzstromkreisen für adressierte Szenen und Gruppen bei diesen aufgeführten Marken, in Schwarz RAL9005, Weiß RAL9016 oder Grau RAL7040 passend zu den vorhandenen Schienenfarben. Ein einzelner Musterstrahler auf der Schiene des Kunden bestätigt die Passform vor der Serienproduktion.

Der Adressierungsbedarf entscheidet, denn das 8mm-Gehäuse ist identisch — der analoge 0-10V TRON-WV für nicht adressierte Zonen dimmt ganze Zonen mit einem Signal zu den geringsten Leitungskosten, während TRON-WD den Bus-Aufpreis nur dort zahlt, wo Gänge ihn über Szenen, Gruppen und Fade-Zeiten pro Leuchte zurückverdienen. Für Gänge, die von einem Schienenpunkt aus beidseitig Licht benötigen, deckt das Dual-Panel PANE-P mit beidseitiger Beleuchtung ab, was keine der beiden schlanken Leuchten leistet.

Zuerst das Regalfeld dimensionieren, dann den 4ft-Treiber nach lux wählen — L600 2ft eignet sich für Umkleidekabinen und Schaufenster, L1500 5ft für Strecken in Ausstellungsraum und Einkaufszentrum, und L1200 4ft in Boutique-Gängen verwendet den 750-900mA-Treiber für etwa 30-36W oder den 900-1050mA-Treiber für etwa 36-42W, alle mit W70mm und 90°-Optik, sodass gemischte Längen als eine Linie wirken. Anschließend den DIP-Farbton einstellen: 3000K wärmt Bekleidung, 4000K passt zu allgemeinen Gängen, 6000K schärft Zonen mit Frischware und weißer Verpackung — ein Gehäuse pro Länge deckt alle drei Farbtöne ab. Der TRON-WD hält jede Länge im gleichen 8mm-Profil mit adressierter DALI-Helligkeit am Bus.

5 Jahre Garantie plus DALI-Inbetriebnahme-Support für Auslandsbestellungen — jeder Karton enthält ein DIP-Einstellblatt mit dem Arbeitsblatt für Adresse-Gruppe-Szene, sechsadrige Adapter liegen als Reserve bei, und Gehäusefarbe, CCT-Mix und Private Label bleiben im Rahmen von werkseitigem OEM/ODM konfigurierbar. Ein einzelnes Musterstück belegt die Schienenpassung und die Bus-Adressierung vor der Serienproduktion. Der TRON-WD ist als dimmbare Linearleuchte mit 22-50W genau für diesen Projektablauf auf Lager.

Ja — eine Busversorgung und ein Applikationscontroller pro DALI-Linie — die Schiene führt Netzspannung plus das verpolungssichere zweiadrige DALI-Paar, die Versorgung speist den Bus, und der Controller vergibt Adressen, Gruppen und Szenen bei der Inbetriebnahme. Kalkulieren Sie die Bus-Hardware einmal pro Linie; die Linearleuchten selbst benötigen kein zusätzliches Betriebsgerät. Jede TRON-WD-Bestellung kann auf Anfrage die kompatible Busversorgung enthalten.
