Solution d'éclairage de couloir par capteur sans passerelle
Profil de couloir à double entrée — capteur et télécommande, sans passerelle ni maître
Un seul driver gère l'ensemble du couloir
Cette solution d'éclairage de couloir par capteur sans passerelle associe nos corps de spot encastré série DL01 à des moteurs de projet, des drivers Sunricher NFC 12 W en mode couloir, un capteur standard marche/arrêt sur l'entrée poussoir et une télécommande extra-plate basse consommation Touchlink pour la dérogation manuelle. L'automatisation par capteur et la gradation par télécommande fonctionnent de concert sans aucune passerelle : la technologie NFC enregistre la durée de fondu, le niveau en occupation, le niveau réduit en inoccupation, la temporisation et les autres paramètres du manuel directement dans le driver, permettant aux couloirs, cages d'escalier et sanitaires de fonctionner en totale autonomie après la mise en service.
Deux configurations partagent le même profil de couloir : double entrée avec télécommande pour les couloirs exigeant automatisation et commande manuelle, ou entrée simple par capteur seul avec le driver DALI ci-dessous pour les réalisations 100% DALI les plus économiques.
Capteur et télécommande raccordés à un seul driver NFC alimentant la rangée DL01 — aucune passerelle requise.
Fonctionnement du système
Configuration unique par NFC, fonctionnement autonome sans passerelle
Configuration NFC du mode couloir
L'application NFC programme la durée de fondu, le niveau en occupation, le niveau en inoccupation, la temporisation et les autres paramètres du manuel dans le driver SRP-ZG9105N-12CC100-700. Les paramètres restant stockés dans le driver, le fonctionnement quotidien ne nécessite aucun smartphone, aucune application ni aucun cloud.
Mode automatique par capteur
Un capteur tiers standard marche/arrêt se raccorde à l'entrée poussoir du driver. La détection d'un mouvement règle les spots encastrés DL01 sur le niveau d'occupation ; après écoulement de la temporisation, ils basculent sur le niveau de veille au lieu de s'éteindre complètement.
Dérogation manuelle par télécommande
La télécommande SR-ZG2868K7-DIM s'appaire directement au driver via Touchlink pour un groupe comprenant jusqu'à 30 luminaires monochromes. Le personnel peut allumer, régler la gradation ou rappeler des scénarios manuellement ; la logique du capteur reprend ensuite avec dérogation manuelle temporaire et mémorisation du dernier niveau.

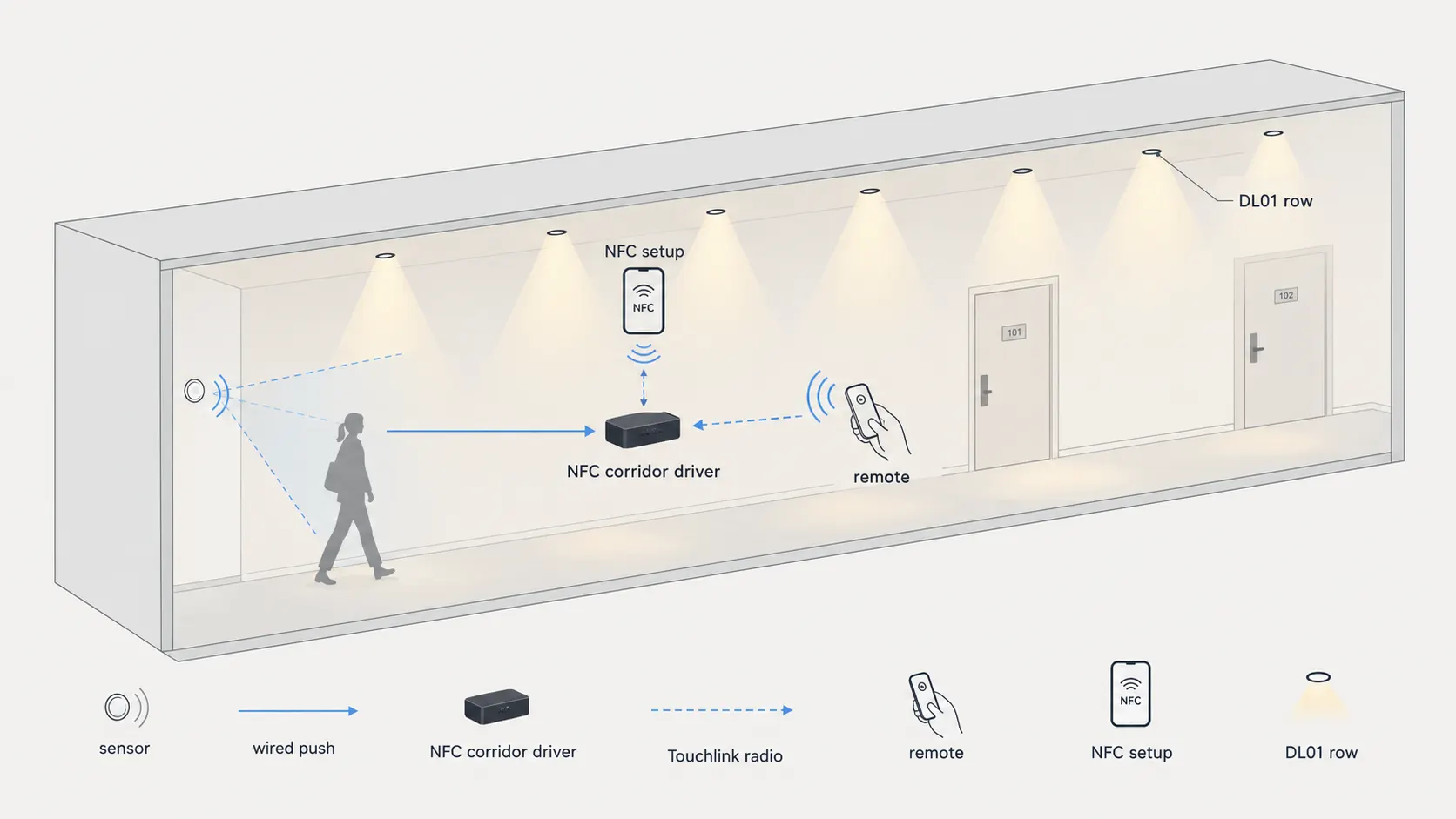

Topologie du système
Deux entrées, un driver, une ligne de spots encastrés
Capteur filaire et télécommande sans fil reliés à un seul driver — chaque entrée assure indépendamment la continuité de l'éclairage du couloir.
Chaque corps de projet est associé à un driver NFC à courant constant Sunricher. La liaison côté capteur s'effectue en poussoir filaire, celle côté télécommande par radio Touchlink. L'automatisation par capteur et la commande manuelle à distance coopèrent grâce à une dérogation manuelle temporaire et à la mémorisation du dernier niveau. Le système ne nécessite aucune connexion externe ni armoire serveur.
Notre périmètre de fourniture concerne la partie visible : le spot encastré anti-éblouissement GLOW-D DL01 pour hôtels. L'appareillage de commande reprend les références Sunricher mentionnées ci-dessus, garantissant l'accès à des drivers et télécommandes de remplacement standardisés, sans dépendance vis-à-vis d'un fabricant de luminaire unique.
Voie : configuration NFC. La mise en service par application mobile enregistre les temps de rampe, les niveaux de présence et de vacance ainsi que la temporisation dans chaque driver SRP-ZG9105N.
Voie : poussoir filaire. Un capteur marche-arrêt tiers se raccorde à l'entrée poussoir du driver pour déclencher le profil de couloir.
Voie : radio Touchlink. La télécommande SR-ZG2868K7-DIM s'appaire directement au driver pour piloter un groupe comptant jusqu'à 30 luminaires.

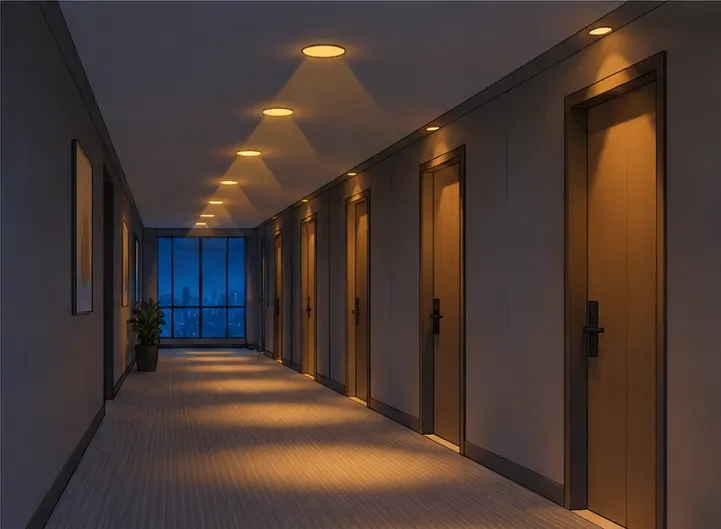

Rôle : ligne de spots encastrés DL01. Les spots encastrés anti-éblouissement GLOW-D DL01 maintiennent l'éclairage du couloir au niveau défini lors de la mise en service.
Composition d'une zone
Une rangée de spots encastrés et un appareillage de commande standardisé
| Élément | Rôle dans cette solution | Caractéristiques principales | Fourni par |
|---|---|---|---|
| Corps de spot encastré série DL01 | Corps de luminaire pour couloirs et cages d'escalier | Corps anti-éblouissement et optiques selon la fiche de la série DL01 ; moteur de projet avec driver Sunricher selon le palier, à confirmer sur la fiche des variantes | Corps Low Carbon Teclux ; driver Sunricher |
| Driver SRP-ZG9105N-12CC100-700 | Driver Zigbee NFC à courant constant pour gradation monochrome, palier à double entrée | Mode couloir intégré ; configuration NFC du temps de transition, du niveau d'occupation, du niveau de vacance, de la temporisation et des autres paramètres selon le manuel ; exécution des paramètres enregistrés sans passerelle ; entrée poussoir pour capteur marche/arrêt standard ; appairage direct Touchlink | Appareillage de commande Sunricher |
| Driver SRP-2305N-12CC100-700 | Driver DALI NFC à courant constant, palier économique à entrée unique | Mode couloir intégré ; même profil de couloir NFC, autonome sans maître DALI ni passerelle ; entrée poussoir pour capteur standard marche/arrêt ; couloirs asservis uniquement par capteur sans télécommande | Appareillage de commande Sunricher |
| Télécommande SR-ZG2868K7-DIM | Télécommande de gradation monochrome | Télécommande ultra-plate basse consommation ; un groupe jusqu'à 30 luminaires monochromes ; marche, arrêt, gradation et scénarios ; Touchlink et Find and Bind, portée d'environ 30 m | Appareillage de commande Sunricher |
| Capteur marche/arrêt standard | Déclenchement par présence | Modèle tiers marche/arrêt standard ; raccordé à l'entrée poussoir du driver | Choix du client |
Les références des drivers et de la télécommande suivent la solution spécialisée Sunricher pour assurer la traçabilité — la combinaison Sunricher regroupe ces trois appareillages de commande ; le corps de la série DL01 et le capteur sont fournis par nos soins ou par le client. Corps et optiques selon la fiche de la série DL01 ; moteur de projet avec driver selon le palier, à confirmer sur la fiche des variantes avant commande. La marque du capteur reste libre afin de permettre aux installateurs d'utiliser leur stock local validé. Choisissez la double entrée lorsque le personnel nécessite une télécommande portable, et l'entrée unique lorsqu'une détection exclusive suffit.
- Programmez le profil de couloir par NFC — temps de rampe, niveau d'occupation, niveau de vacance et temporisation selon le manuel ; le driver enregistre les paramètres.
- Raccordez le capteur marche/arrêt validé à l'entrée poussoir — le côté capteur n'exige aucun nouveau bus de commande.
- Appairez la télécommande via Touchlink sur les zones à double entrée — un groupe pilote jusqu'à 30 luminaires dans un rayon d'environ 30 mètres.
- Effectuez un test de marche sur chaque zone — couloirs, cages d'escalier et sanitaires conservent chacun leur propre configuration ; aucune passerelle ni serveur requis.
Fonctionnement en couloir et critères de sélection
Exemples de paramétrage et options associées
Les projets de couloirs rencontrent généralement trois écueils récurrents : le câblage de commande coûte plus cher que les luminaires, un contrôleur principal DALI impose des frais de programmation pour chaque petite zone, et les appareils restent allumés toute la nuit dans des passages vides. Voici une base de réglage pour couloir d'hôtel, facilement ajustable sur site par les techniciens de mise en service :
- Présence à 100 % pour environ 100 lux, inoccupation à 20 % — pleine puissance pour distinguer les visages et les bagages, veille tamisée nocturne pour les caméras
- Temporisation de 5 minutes, fondu de 3 secondes — extinction progressive sans coupure brutale derrière les usagers
- Marche, arrêt, gradation manuels et scénarios par télécommande — dérogation manuelle temporaire sur demande, reprise automatique de la logique du capteur
La cible de 100 lux en occupation est conforme à la norme EN 12464-1, qui prescrit 100 lux pour les zones de circulation et tolère des niveaux inférieurs la nuit — exactement ce qu'applique le niveau d'inoccupation. La détection de présence génère en moyenne environ 30 % d'économies d'énergie d'éclairage selon les évaluations EPRI/ASHRAE, avec 30 % à 90 % d'après le DOE américain selon le type de pièce (voir le guide du DOE américain sur les capteurs sans fil). Les valeurs ci-dessus constituent des exemples de mise en service et non des paramètres figés dans le micrologiciel. Les sanitaires exigent des temporisations plus courtes, les cages d'escalier des niveaux d'inoccupation plus élevés, et chaque zone conserve sa propre configuration dans son propre driver. Pour évaluer le budget de rénovation, consultez notre analyse coût de rénovation sans fil par rapport au recâblage DALI avant de finaliser le budget de gestion. Pour comprendre les principes physiques guidant le choix de la cellule de détection, consultez le guide de sélection des détecteurs de présence PIR et micro-ondes avant d'arrêter l'implantation des capteurs.
| Option | Idéal pour | Compromis |
|---|---|---|
| Version double entrée de cette page : DL01 + NFC + télécommande | Couloirs nécessitant les modes automatique et manuel | Nécessite le remplacement du driver lors de la rénovation |
| Version entrée unique de cette page : capteur + driver DALI NFC | Couloirs 100% DALI les plus économiques, capteur seul | Pas de scénario par télécommande portable |
| Hublot AQUA-D | Couloirs économiques, un luminaire par capteur | Pas de scénario par télécommande portable |
| Spot encastré DL01-BLE | Scénarios sur smartphone pour plusieurs pièces | Mise en service par application, planification mesh |
La détection intégrée sans télécommande relève du hublot à capteur à micro-ondes AQUA-D pour couloirs ; la gestion de scénarios multi-pièces sur smartphone relève du spot encastré Bluetooth Mesh DL01-BLE pour la rénovation ; la programmation de scénarios pour les grands espaces commerciaux relève de la solution de gradation sans fil BLE Mesh pour le commerce.
FAQ
Réponses rapides sur cette solution
Oui, pour le fonctionnement quotidien : la technologie NFC programme les paramètres de couloir dans le driver en une seule fois. La logique du capteur et la télécommande Touchlink fonctionnent ensuite localement, sans passerelle, sans serveur et sans dépendance à Internet.
- Le smartphone ne sert qu'à la configuration, jamais à la commutation quotidienne.
- Après une coupure de courant, le driver réapplique son profil mémorisé — aucune remise en service requise.
Commandez les corps de la série DL01 — corps et optiques selon la fiche de la série — les mêmes corps anti-éblouissement conviennent aux couloirs, cages d'escalier et halls d'entrée ; moteur de projet et driver Sunricher selon le palier, à confirmer sur la fiche des variantes avant de commander.
Oui, grâce à une dérogation manuelle temporaire : la télécommande K7 allume, éteint, fait varier l'intensité ou rappelle des scénarios manuellement, puis la temporisation du capteur reprend avec mémorisation du dernier niveau.
Tout capteur marche/arrêt standard déjà validé pour votre projet : il se raccorde sur l'entrée poussoir du driver sans modifier la partie éclairage.
Un groupe de télécommande K7 prend en charge jusqu'à 30 luminaires monochromes : suffisant pour une ligne de couloir complète ou une cage d'escalier, avec Touchlink, Find and Bind et une portée d'environ 30 mètres.
- Prévoyez un groupe par alignement de couloir ou cage d'escalier.
- Portée d'environ 30 mètres selon le manuel — à vérifier sur site à travers les cloisons.
Choisissez l'AQUA-D lorsqu'un capteur intégré par luminaire suffit, et le DL01-BLE lorsque les scénarios sur smartphone couvrent plusieurs pièces : optez pour cette solution NFC lorsque les couloirs exigent à la fois une détection autonome et une télécommande physique pour le personnel.
Le capteur seul suffit dès lors qu'aucune commande manuelle n'est requise — sélectionnez la version avec driver DALI NFC à entrée unique pour les couloirs au budget le plus serré ; optez pour la version à double entrée avec télécommande si le personnel d'entretien ou d'exploitation doit effectuer des dérogations manuelles temporaires.
- Le fonctionnement par capteur seul convient aux cages d'escalier et aux locaux de service sans dérogation manuelle.
- Le fonctionnement à double entrée convient aux couloirs d'hôtel et aux sanitaires où le personnel utilise une télécommande.
