Matter DALIパネルを採用したマスターレス小規模空間照明制御
部屋ごとに1系統のバス — IRセンサーマスター方式またはパネル＋Matter構成
1部屋に2つのアプローチ、制御盤は一切不要
弊社の小規模空間向けMatter DALIパネル制御は、フルサイズコントローラーのプログラマー費用が見合わないホテルの客室、住宅、コンパクトオフィスに最適です。本ページでは、実績ある2つの手法によるマスターコントローラー不要のDALI照明ハードウェア構成をご紹介します。天井センサーがIR設定後にマスタ役を担うセンサー主導DALIグループ制御と、NFC設定により現場にホスト機器を置かず各ドライバを設定するパネル＋プラットフォーム制御の2系統です。
小型コンバータがバスへ給電しながらMatterコマンドを中継し、有線シーンパネルがローカルの手動操作を維持します。これにより、各部屋は導入初日から自立して動作します。
ルートA：IRセンサーがグループを直接制御。ルートB：コンバータとパネルが1つのバスを共有 — マスタハードウェアは不要です。
ホスト機器不要構成の仕組み
1部屋に2つのアプローチ、制御盤ゼロを実現
センサーがマスター役を担う

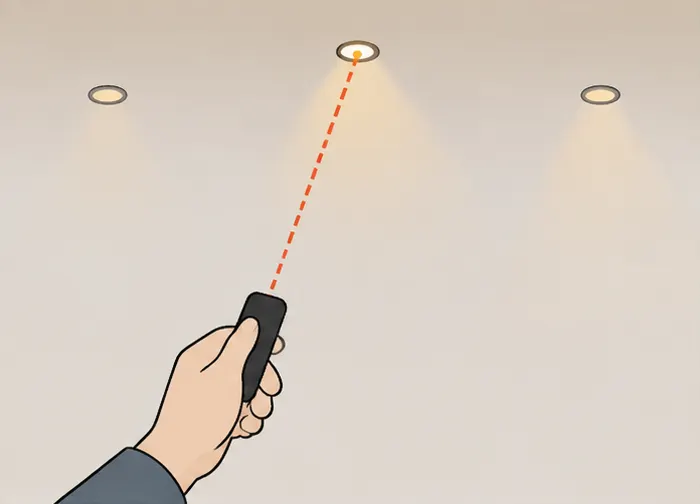

ハンドヘルドリモコンの赤外線照射により、天井ユニットへマスタ／スレーブの役割やグループ、個別アドレス、ブロードキャスト範囲を割り当てます。選定したセンサーは、バス給電で動作しながらDALIグループを直接駆動し、在室検知と昼光利用制御を連携させます。
パネルとMatterの連携

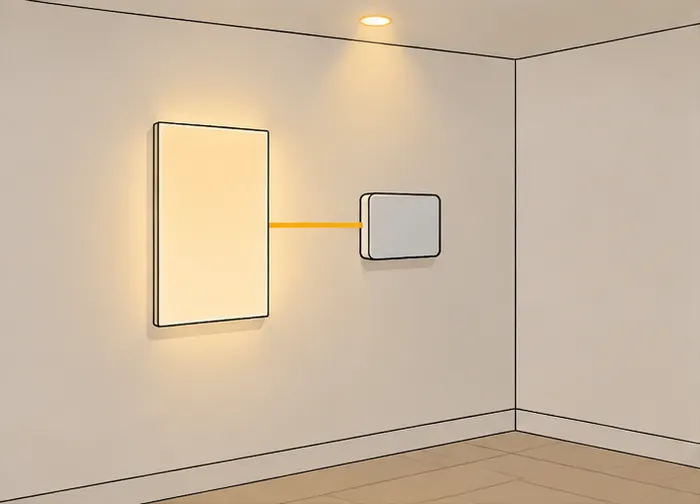

小型コンバータがバスへ電源を供給し、ローカルDALI-2シーンパネルと同じ信号線ペアにプラットフォームのコマンドを変換出力します。宿泊客は壁面で点灯・消灯、調光、シーン呼出を操作でき、管理者はMatter側から同じ照明器具へアクセス可能です。
スマホをかざすだけのコミッショニング
操作パネル方式における各コントローラーおよびドライバは、設置前や脚立作業時にスマートフォンをかざすだけでデバイス種別や出力パラメータを設定できます。現場への照明ホストコントローラーの持ち込みは不要であり、設定値は停電後も保持されるため再作業が発生しません。

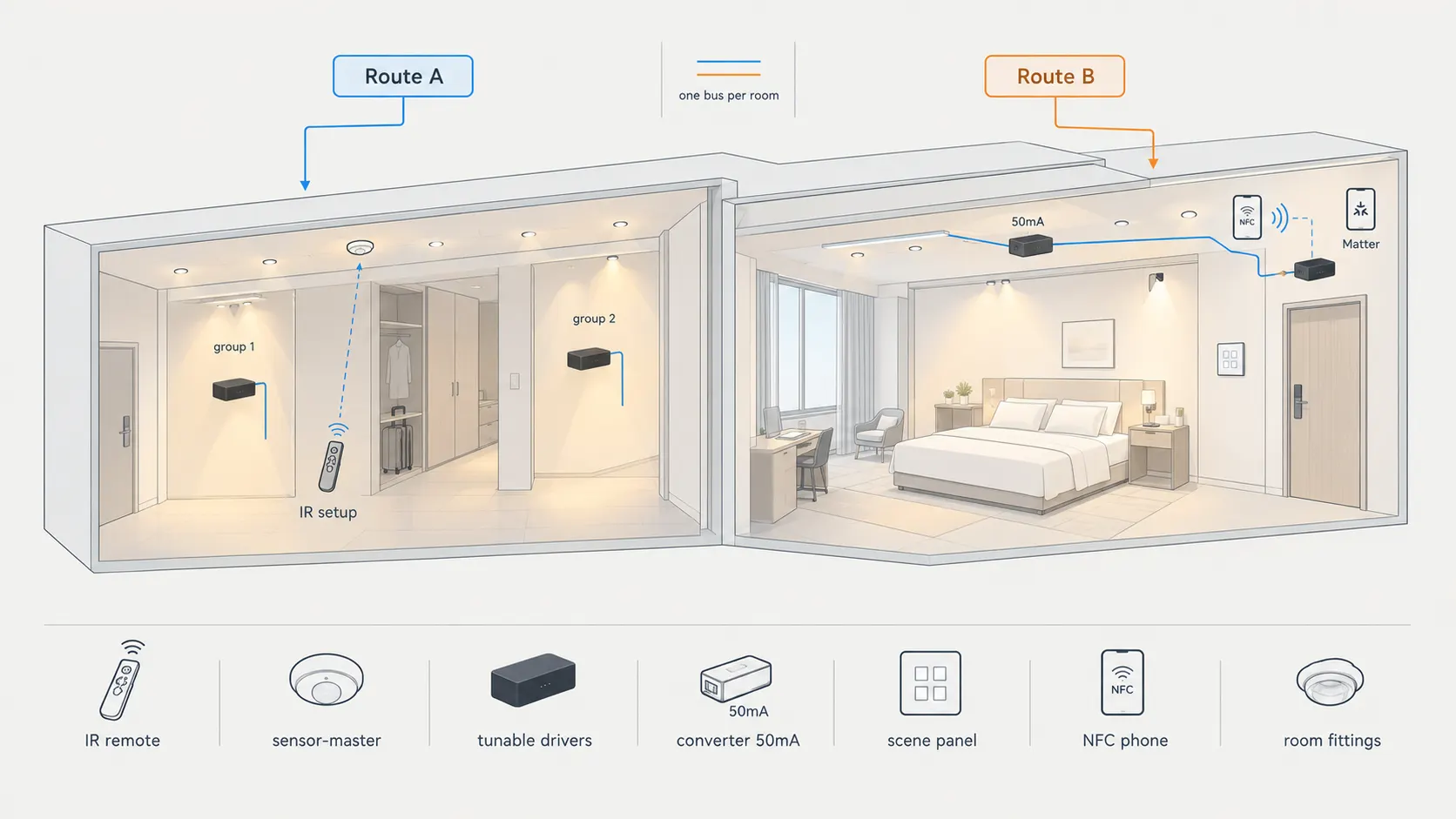

システム構成
小規模空間に対応する2つの制御方式
上部バスでは赤外線通信でセンサーの割り当てを行い、下部バスではスマートフォンからのタップ操作で機器をセットアップします。両方式とも同一の空間に柔軟に適用可能です。
各プロジェクトではいずれか一方の方式を選択し、同時併用は行いません。センサー主導型フロアでは、バスマスター機能付き天井ユニットの配下に2つのDALIグループを分け、同一の自動制御で220–240V系と120–277V系の両電源に対応するデュアルボルテージドライバ2台を制御します。一方、操作パネル主導型ルームでは、単一のショートバス上にコンバーター、シーンパネル、およびスマートフォン設定対応機器を配置します。
当社の供給範囲は器具本体側であり、客室向けDL01シリーズおよびIRISシリーズのハウジングを提供します。制御機器には型番公開のSunricher製センサー、コンバーター、操作パネル、ドライバを採用しているため、特定の器具ベンダーに縛られることなくオープン市場から保守部品を調達可能です。
適用シーン：客室 単一のショートバスがベッドサイド、デスク、玄関の照明器具を統合し、パネルによるシーン制御とプラットフォームアクセスを提供します。
設定方式：赤外線通信 リモコンを用い、床上から照射する双方向赤外線ビームによってマスター機能、グループ、アドレスを直接割り当てます。
構成機器：コンバーター＋操作パネル 50mAユニットがバスに給電を行い、壁面スイッチ操作とプラットフォームコマンドが同一バスを共有します。
照明器具：客室セット 仕様書に基づき、埋込型およびチルト機構付き灯具により、全体照明、ベッドサイド照明、ウォールウォッシャー機能を分担します。
小規模プロジェクトのシステム構成要素
部屋ごとにルートAまたはルートBを選択、オープン市場調達の制御機器を採用
| パーツ | 本ソリューションにおける役割 | 主要仕様 | 供給元 |
|---|---|---|---|
| IR設定リモコン | ルートA用セットアップツール | 双方向赤外線通信リンク。床上からマスター／スレーブの役割、グループ、アドレス、またはブロードキャスト制御範囲を割り当て可能 | センサー制御機器 |
| 天井付PIR・昼光センサー | ルートA用バスマスター | 赤外線送受信機能、バス給電式の人感センサーおよび昼光検知、マスターモードでの直接グループ／アドレス／ブロードキャスト制御に対応 | センサー制御機器 |
| 40W調色対応ドライバ（2台セット） | ルートA グループ給電 | 500–1050mA対応の2チャンネル調色出力。220–240V対応D4iユニット1台、120–277V対応ワイド電圧ユニット1台。ゾーンごとのグループ自動制御に対応 | センサー制御機器 |
| Matter-DALIコンバーター（3機種から1機種を選択） | ルートB バス給電およびプラットフォーム接続 | 最大50mAのバス電源供給に加え、Matter連携およびワイヤレスTouchlinkに対応。負荷に応じて単色、調色、RGBWAの各仕様を選択可能 | パネル制御機器 |
| ローカルDALI-2シーンパネル | ルートB 手動制御 | 壁面での点灯、消灯、調光、シーン呼出に対応。コンバーターと同一バスを協調して共有します | パネル制御機器 |
| 単チャンネル、5チャンネル、定電流ユニット2台 | ルートB 負荷機器 | 単チャンネルPWM、5チャンネル定電圧、250–700mA対応25W調色、および100–700mA対応12W単色。4機種すべてホスト機器なしのNFC設定に対応 | パネル制御機器 |
トレーサビリティ確保のため型番は仕様カードに準拠し、本ページでは初出の1回のみ掲載しています。本文中では一般名称を使用します。上記のドライバ、コンバーター、パネルはすべてSunricher製制御機器です。ルートAは通路、洗面所、倉庫、小規模オフィス向け、ルートBは住宅、客室、小型小売店向けです。下記に記載するTecluxハウジングはシーン参照用です。ハウジング、ビーム角、埋込穴は各シリーズの仕様書に従います。ルート別のプロジェクト用エンジン＋Sunricher機器の組み合わせは、発注前にバリエーション仕様書でご確認ください。寝室壁面用の埋込首振りハウジングについては、寝室壁面用埋込チルト式ダウンライトをご参照ください。
| Teclux ハウジング（シリーズ） | 室 | 照明用途 | 適合機器 |
|---|---|---|---|
| DL01シリーズ 埋込ハウジング | 客室天井およびエントランス | シーン調光対応のグレアフリー全般照明 | ルート別のプロジェクト用エンジン＋Sunricher製ドライバはバリエーション仕様書でご確認ください。 |
| IRISシリーズ 可動型埋込ハウジング | ベッドサイドおよびクローゼット壁面 | ベッドサイドの狙いを定めたアクセント照明と読書灯 | ルート別のプロジェクト用エンジン＋Sunricher製ドライバはバリエーション仕様書でご確認ください。 |
| IRISシリーズ 直付ハウジング | 埋込穴のないコンクリートスラブ | 天井を切り開かずに設置できる可動型全般照明 | ルート別のプロジェクト用エンジン＋Sunricher製ユニットはバリエーション仕様書でご確認ください。 |
- 各部屋を単一ルートに割り当て — センサー主導グループまたはパネル＋プラットフォーム構成のいずれかを選択し、同一バス内で両者を混在させないでください。
- 通電前に設定を完了 — ルートAには赤外線による役割設定、ルートBにはスマートフォンタップによるパラメータ書き込みを行い、各デバイス内部に保存します。
- 部屋ごとに短距離バスを配線 — コンバーターまたはセンサーから給電し、壁面パネルと制御ギアで同一の配線ペアを共有します。
- すべての入力の動作確認テストを実施 — リモコン、センサー、壁面パネル、プラットフォームの各制御系統が正常に機能することを引き渡し前に検証します。
赤外線マスター方式とNFCホストフリー方式：選択すべきルート
主要機能の比較と関連オプション
小規模プロジェクトでは、通常3つの共通課題に直面します。プログラマーの1日分の費用が客室器具の費用を上回ること、宿泊客が標準的な壁面スイッチを求めること、そして管理者がサーバーを構築せずにスマートフォンからの制御を希望することです。以下は、施工現場で柔軟に調整できる客室向けの基本構成案です。
- 部屋ごとに1系統のバスを配線し、壁面でシーンを呼出 — エントランス、ベッドサイド、デスクの各照明器具が、パネルから呼び出されるシーンを共有
- プラットフォームから同一器具へアクセス — スタッフ向けシーン呼び出しやチェックアウト時のリセット制御を、コンバーター経由でMatterを介して伝送
- ソフトウェア不要でセンサーゾーンを分割 — 赤外線リモコンで設定するだけで、倉庫や廊下のグループが各天井ユニットに連動します
上記の値はコミッショニング例であり、固定ファームウェア値ではありません。本ページの電流、電圧、バス電源の各数値は、裏付けとなるベンダー2社の仕様カードに基づきます。技術選定の全体像については、アーキテクチャを決定する前に有線・無線・Matterの選択肢の概要をご確認ください。新規配線なしで調色シーンが必要な大空間フロアには調色対応の無線レトロフィットを、既存バス配線を維持しつつブラインド連動やプラットフォーム連携を追加するビルには複合施設向けゲートウェイブリッジをご参照ください。
| ルート | 最適用途 | トレードオフ |
|---|---|---|
| ルートA：赤外線センサーマスターによるグループ制御 | 廊下、倉庫、複数のセンサーを備えた小規模オフィス | このバスラインでは壁面パネルによるシーン制御には非対応 |
| ルートB：NFC設定のパネル＋Matterルーム | 手元操作とスマートフォン操作を併用する住宅・客室・小規模小売店 | 1部屋につき1本の短距離バスを使用（フロア全体のシーン制御には非対応） |
| メッシュレトロフィット方式 | 天井を開放できない大空間フロア | アプリによるコミッショニング、メッシュ設計 |
| ゲートウェイブリッジ方式 | 既存バス配線にブラインド連携や上位プラットフォーム連携を追加する場合 | ハブおよびゲートウェイ機器が別途必要 |
本ページは、1系統のバスで完結する単一の部屋や小規模フロア向けの内容です。より大規模なビルや複数プロトコルが混在する施設には、上記の関連方式をご検討ください。
よくある質問
マスターレス方式に関するFAQ
赤外線方式はセンサー主導のゾーンに、NFC方式はパネル主導の部屋に適しています。設定ツールが異なるためです — 前者はバスマスターとなるセンサーに赤外線を照射して設定し、後者はホスト機器を介さずドライバにスマートフォンをかざして設定します。
- 複数のセンサーで小規模フロアをグループ分けする場合は、赤外線方式を選択してください。
- 宿泊客や店舗スタッフが壁面パネルとプラットフォーム制御の両方を必要とする場合は、NFC方式を選択してください。
小規模な設備構成であれば可能です。天井ユニットは赤外線設定後にマスターモードへ切り替わります。リモコンで役割およびグループ、アドレス、ブロードキャスト範囲を設定し、バス給電型センサーが在室・昼光ロジックをローカルで保持します。
- 同一フロア内で複数のセンサーがそれぞれ独立したグループを管理できます。
- グループ化されたプロジェクトドライバは、センサーの自動化に追従して調光を実行します（調色シーンにはプロジェクト用の調色エンジンが必要です）。
両者はコンバーター経由で統合されます。コンバーターはプラットフォームのコマンドを共有ペア線へ変換しながら、最大50mAのバス電源を供給します。宿泊客は有線パネルを押して日常のシーンを呼び出し、スタッフはMatter側から同一の照明器具を操作できます。
- どちらか一方が他方を締め出すことはなく、双方から同一のバスを制御できます。
- ワイヤレスTouchlinkにより、スタッフは壁面パネルに加えてリモコンでも操作可能です。
天井にはDL01シリーズハウジング、ベッドサイドの壁面や埋込穴のないスラブにはチルト対応のIRISシリーズハウジングが適しています。ハウジングと光学系はシリーズ仕様書に準拠します。制御ルートに応じたプロジェクトエンジンおよびSunricher製機器については、発注前にバリエーション仕様書をご確認ください。
- 発注前に、プロジェクト用エンジンとタップ設定値をバリエーション仕様書と照合してください。
- パネルシーンの動作を安定させるため、1部屋につき1系統のバスを維持してください。
オープンフロアで新規配線を行わずに調色シーンを実現する場合はMeshルート、既存バスを維持しながらシェード連動やプラットフォーム連携を追加する場合はゲートウェイルートを選択してください。本ページで扱うマスターレス構成は、パネルとMatterの組み合わせ、またはセンサー主導のグループだけで制御要件を満たせる個室や小規模フロアに最適です。
- 制御バスのないオープンフロアには、ワイヤレスレトロフィット手法を適用します。
- 既存バス配線とシェード群を備えるビルには、ゲートウェイブリッジ手法を適用します。
