OPRAWA LINIOWA LED · SERIA TRON-WV
TRON-WV Oprawa szynowa liniowa z płynnym ściemnianiem
Zasilacze z wyborem prądu DIP · do 8600lm · 170lm/W — oprawa szynowa liniowa 0-10V + ściemnianie CCT na szynie 6-przewodowej do supermarketów i sklepów.
Strona główna / Produkt / Oprawa liniowa LED / TRON-WV
Oprawa szynowa liniowa TRON-WV ściemniana 0-10V w wykończeniu białym — zasilacz z wyborem prądu DIP na adapterze 6-przewodowym, optyka 90°.
TRON-WV Oprawa szynowa liniowa 0-10V z wyborem prądu DIP 50W
Seria TRON-WV · 22-50W DIP · do 8600lm · 170lm/W · 0-10V + ściemnianie CCT na szynie 6-przewodowej
TRON-WV to oprawa szynowa liniowa 0-10V z wyborem prądu DIP 50W do supermarketów, łącząca obudowę TRON-W 8mm i źródło światła 170lm/W ze zintegrowanymi zasilaczami ściemniania 0-10V + CCT na szynie 6-przewodowej, dzięki czemu jasność i temperatura barwowa zmieniają się płynnie już z poziomu magistrali sterującej, oferując do 8600lm przy 170lm/W oraz ultracienki profil 8mm w długościach 2ft/4ft/5ft.
TRON-WV zachowuje sprawdzoną optykę TRON-W — równomierny kąt rozsyłu światła 90°, soczewkę PMMA o przepuszczalności ponad 90% i UGR poniżej 22 — i dodaje to, czego belki o stałej mocy wyjściowej nie zapewniają: jeden sygnał 0-10V ściemnia całą strefę, a drugi kanał dostraja sceny CCT w zakresie 3000K, 4000K i 6000K. Każda długość oferuje cztery prądy DIP z jednego zasilacza, a każda oprawa TRON-WV objęta jest 5-letnią gwarancją.
- Zasilacze z wyborem prądu DIP (550-1250mA), do 8600lm
- skuteczność świetlna 170lm/W, CRI Ra>80/90
- profil 8mm, 2ft/4ft/5ft L600/1200/1500 W70, kąt rozsyłu światła 90°
- Adapter 6-przewodowy 3-obwodowy, ściemnianie 0-10V + CCT, biały/czarny/szary
Dlaczego TRON-WV do strefowego ściemniania w supermarketach
Płynne światło na jednej magistrali, bez wymiany okablowania
Strefowe ściemnianie TRON-WV a belki o stałej mocy wyjściowej
Każda technologia ściemniania przyciemnia diody LED — różnica polega na tym, co trzeba przeciągnąć przez sufit, aby to osiągnąć. Belki o stałej mocy nie wymagają dodatkowego okablowania, ale nic nie dają w zamian: jedna jasność na zawsze. TRON-WV wymaga jedynie jednorazowego montażu szyny 6-przewodowej, a następnie jeden sygnał 0-10V ściemnia całą strefę bezstopniowo, podczas gdy drugi kanał zmienia sceny CCT — co czyni go najtańszym strefowym ściemnianiem na metr alejki. Porównaj całą rodzinę opraw liniowych LED, gdy sklep łączy linie niewymagające regulacji ze strefami zmiennymi — i sprawdź TRON-W o stałej mocy wyjściowej do szyn 4-przewodowych, gdy specyfikacja nie przewiduje żadnych krzywych ściemniania. Tam, gdzie każda oprawa wymaga własnego adresu DALI i scen, wybierz oprawę liniową TRON-WD DALI do scen adresowanych, która zachowuje profil 8mm na magistrali DALI.
Krzywa ciągła TRON-WV do projektów z rozruchem
Dystrybutorzy stają przed drugim wyborem w ramach asortymentu z selekcją: TRON-N z presetem DIP oferuje dziewięć stałych kombinacji do bezpośredniej wymiany, natomiast TRON-WV oferuje ciągłą krzywą regulacji do projektów z rozruchem. Przeczytaj, jak 0-10V wypada w porównaniu z TRIAC i DALI, przed ułożeniem przewodów — a następnie skonfiguruj oświetlenie każdej strefy w ten sposób:
- Alejki supermarketów — ściemnij strefę, nie rachunek: wieczorne obniżenie jasności zmniejsza zużycie energii w godzinach handlowych, bez dodatkowego okablowania po montażu szyny.
- Butiki — nastrój zależny od godziny: pełna jasność dla dziennych asortymentów, ciepłe przygaszone sceny na wieczór, z jednego kontrolera.
- Dystrybutorzy — jeden zasilacz na długość, nieskończone sceny: cztery prądy DIP pokrywają każde przęsło, a magistrala odpowiada za nastrój.
Każdy zintegrowany zasilacz oferuje cztery prądy do wyboru — 550-700mA w wersji 2ft, 900-1050mA w wersji 4ft, 950-1250mA w wersji 5ft — z poborem w trybie czuwania poniżej 0.5W i PF powyżej 0.9, dzięki czemu strefowe ściemnianie nie obniża jakości energii. Ta sama logika magistrali 0-10V w wersji reflektorowej znajduje się na naszych stronach z przewodowym DALI — oprawy liniowe do alejek, reflektory jako oświetlenie akcentujące.
Jeden sterownik, jedna szyna 6-przewodowa — wszystkie oprawy liniowe w strefie działają wspólnie.

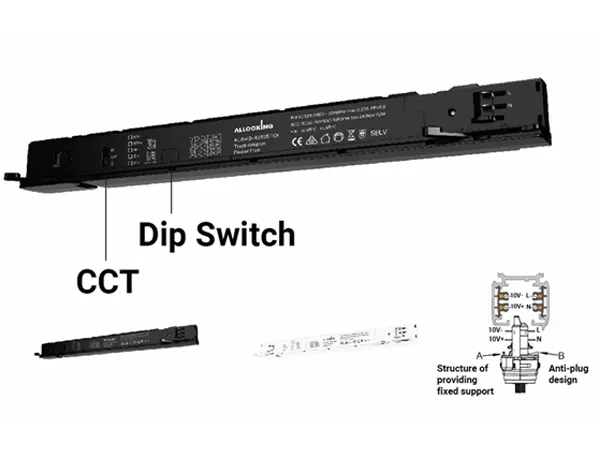

Adaptery 6-przewodowe TRON-WV: zasilacze DIP ADA30/40/50, bezstopniowe ściemnianie 0-10V + CCT.
| Sterowanie | Wymagane okablowanie | Stopniowanie ściemniania | Przeznaczenie |
|---|---|---|---|
| TRON-WV 0-10V + CCT (ta strona) | Szyna sześcioprzewodowa jednorazowo | Cała strefa, bezstopniowo + sceny | Supermarkety, modernizacje z rozruchem |
| TRON-W LL1616 z nastawą DIP | Szyna czteroprzewodowa, bez magistrali | Stała moc wyjściowa, ustawiana jednorazowo | Sklepy, instalacje bez zmiany ustawień |
| TRON-N LL1617 9-w-1 | Szyna czteroprzewodowa, bez magistrali | Dziewięć stałych ustawień | Zapas dystrybutora na wymianę |
Karta katalogowa
Pełna specyfikacja dla wszystkich trzech długości
| LC-TRONWV-2 | |
|---|---|
| Moc | 22-28W DIP (550-700mA, 4-stopniowy) |
| Zasilacz | ADA30-43070TKX (CCT/4C, DT6) |
| Napięcie wejściowe | 220-240V AC 50/60Hz |
| Prąd wyjściowy | 550/600/650/700mA, DC 3-40V |
| Strumień świetlny | do 4800lm |
| CRI | >Ra80/90 |
| Kąt rozsyłu światła | 90° |
| Wykończenie | Biały/Czarny/Szary |
| Ściemnianie | Ściemnianie 0-10V + CCT, bezstopniowe |
| Adapter szynowy | 6-przewodowy 3-obwodowy + magistrala 0-10V |
| LC-TRONWV-4 | |
|---|---|
| Moc | 36-42W DIP (900-1050mA, 4-stopniowy) |
| Zasilacz | ADA40-40105TKX (CCT/4C, DT6) |
| Napięcie wejściowe | 220-240V AC 50/60Hz |
| Prąd wyjściowy | 900/950/1000/1050mA, DC 3-40V |
| Strumień świetlny | do 7200lm |
| CRI | >Ra80/90 |
| Kąt rozsyłu światła | 90° |
| Wykończenie | Biały/Czarny/Szary |
| Ściemnianie | Ściemnianie 0-10V + CCT, bezstopniowe |
| Adapter szynowy | 6-przewodowy 3-obwodowy + magistrala 0-10V |
| LC-TRONWV-5 | |
|---|---|
| Moc | 38-50W DIP (950-1250mA, 4-stopniowy) |
| Zasilacz | ADA50-40125TKX (CCT/4C, DT6) |
| Napięcie wejściowe | 220-240V AC 50/60Hz |
| Prąd wyjściowy | 950/1050/1150/1250mA, DC 3-40V |
| Strumień świetlny | do 8600lm |
| CRI | >Ra80/90 |
| Kąt rozsyłu światła | 90° |
| Wykończenie | Biały/Czarny/Szary |
| Ściemnianie | Ściemnianie 0-10V + CCT, bezstopniowe |
| Adapter szynowy | 6-przewodowy 3-obwodowy + magistrala 0-10V |
Rozmiary: LC-TRONWV-2 L600*W70mm (2ft) · LC-TRONWV-4 L1200*W70mm (4ft) · LC-TRONWV-5 L1500*W70mm (5ft); UGR poniżej 22; zasilacze o PF powyżej 0.9, sprawności 89%, bez migotania, 360x32x36mm; 5-letnia gwarancja. Moc oznacza pobór wejściowy przy napięciu LED 36V: 2ft 36×0.7/0.89 ≈ 28W, 4ft 36×1.05/0.89 ≈ 42W, 5ft 36×1.25/0.89 ≈ 50W; strumień świetlny przy 170lm/W.
FAQ
Szybkie odpowiedzi na temat serii TRON-WV
Każda długość ma własny 4-stopniowy zasilacz DIP, więc prąd — a tym samym moc — zależy od obudowy — w wersji 2ft pracuje ADA30 przy 550/600/650/700mA dla około 22-28W, w wersji 4ft — ADA40 przy 900-1050mA dla około 36-42W, a w wersji 5ft — ADA50 przy 950-1250mA dla około 38-50W poboru przy napięciu LED 36V i sprawności 89%. Najwyższy stopień wersji 5ft osiąga 50W poboru (45W mocy wyjściowej LED), zapewniając jeden zasilacz na długość do przymierzalni, alejek i salonów wystawowych.
Dwa przewody magistrali prowadzą sygnały 0-10V obok trzech obwodów sieciowych — jeden kanał bezstopniowo obniża jasność od pełnej mocy w dół, drugi zmienia sceny CCT w zakresie 3000K, 4000K i 6000K, przy czym wszystkie oprawy w jednej strefie realizują ten sam sygnał, na potrzeby wieczornego obniżenia jasności według programatora czasowego. TRON-WV dostarczany jest dokładnie w tej dwukanałowej konfiguracji 6-przewodowej, jako moduły 22-50W.
EUTRAC, ERCO, IGUZZINI, ZUMTOBEL, GLOBAL i dziewięć innych szyn 6-przewodowych — adapter pasuje do trzynastu wymienionych marek, w tym HOFFMEISTER, ONETRACK, CONCORD, UNIPRO i POWERGEAR, a konstrukcja uniemożliwiająca błędne wpięcie oraz stałe wsporniki ułatwiają montaż w modernizowanych obiektach. Obudowy czarne, białe i szare pasują do istniejących kolorów szyn.
Wybieraj według potrzeb sterowania, a nie według obudowy, ponieważ oba modele mają tę samą obudowę 8mm — LL1616 ustawia moc jednorazowo przełącznikiem DIP na szynie 4-przewodowej i utrzymuje ją w tańszych alejkach bez zmiany ustawień, natomiast TRON-WV dodaje bezstopniową jasność oraz sceny CCT na szynie 6-przewodowej dla sklepów codziennie zmieniających sceny. W alejkach wymagających światła po obu stronach z jednego punktu szyny dwupanelowy PANE-P do alejek dwustronnych zapewnia to, czego nie daje żadna z wąskich listew.
Dopasuj L600 2ft do przymierzalni, L1200 4ft do alejek butikowych, L1500 5ft do salonów wystawowych — wszystkie o szerokości W70mm z optyką 90°, dzięki czemu mieszane długości tworzą jednolitą linię; następnie dopasuj CCT do towarów: 3000K ociepla odzież, 4000K pasuje do ogólnych alejek, 6000K wyostrza strefy produktów świeżych i białych opakowań. TRON-WV utrzymuje każdą długość w tym samym profilu 8mm ze scenami CCT na magistrali.
5-letnia gwarancja z zapasowymi adapterami 6-przewodowymi i fabrycznymi warunkami OEM/ODM — każde opakowanie zawiera kartę ustawień DIP dla dystrybutorów zagranicznych, kolor obudowy, mieszanka CCT i oznakowanie własne pozostają konfigurowalne, a pojedyncza głowica próbna pozwala zweryfikować zgodność szyny i ściemniacza przed produkcją seryjną. TRON-WV jest dostępny na stanie dokładnie pod taki przebieg projektu, jako ściemnialne oprawy liniowe 22-50W.
