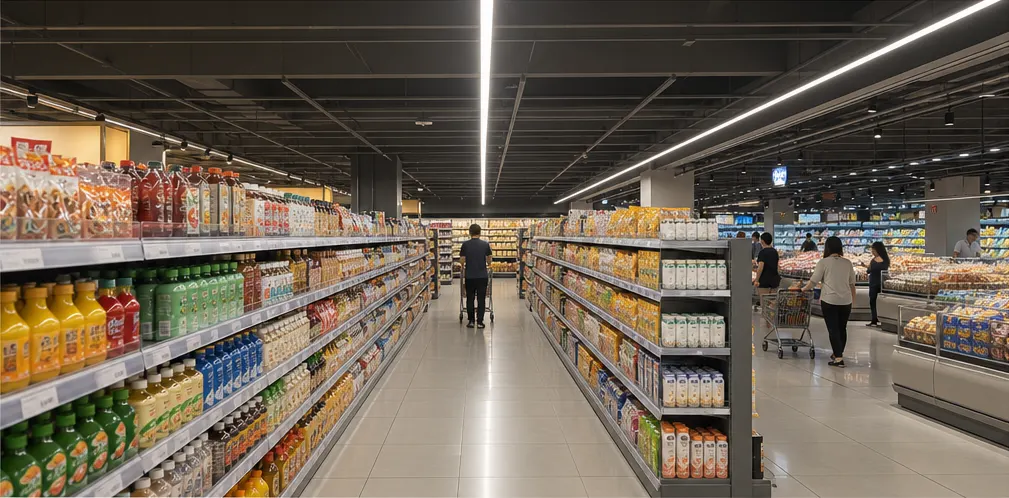

Руководство по поэтапному монтажу: ретрофит освещения супермаркета без закрытия магазина

Введение

Поэтапный ретрофит освещения супермаркета без закрытия магазина позволяет объекту непрерывно работать: замена светильников идет по зонам, рядам и только в ночные часы. В этом руководстве подробно рассмотрены три базовых принципа разделения работ — по автоматическим выключателям, по межстеллажным проходам и по ночным сменам. Также показано, почему именно беспроводное управление в сочетании с магистральной системой обеспечивает монтаж в действующем магазине. Основная сложность заключается не в расчетных параметрах освещенности: стандарт EN 12464-1 регламентирует для торговых залов 300lx при UGR не более 22 и Uo 0.4, для зоны касс — 500lx при UGR 19 и Uo 0.6, а для витрин со свежими продуктами проектный уровень составляет 750-1,000lx на товаре. Главная проблема — доступ к зонам: перекрытие одного ряда снижает средний чек, а вскрытие потолочных конструкций нарушает санитарные нормы. Оптимальное решение — использовать только силовую сеть, отказаться от сигнальных линий управления и объединять каждый проход в отдельную зону. Данный метод поэтапного монтажа реализован в нашем беспроводном решении BLE Mesh для магазинов розничной торговли, экономически обоснован в сравнении стоимости BLE Mesh и проводных систем DALI и завершается регламентом группового ввода в эксплуатацию BLE по этапам и зонам.

Почему действующие супермаркеты не могут закрываться на модернизацию освещения

Супермаркет объединяет пять различных функциональных процессов под одной крышей, и освещение задействовано в каждом из них. Согласно опыту программы AWL Albertsons, охватившей модернизацию более 600 магазинов за 7+ лет в ночные смены, монтажные бригады одновременно работали в торговых залах, у холодильных витрин, в подсобных помещениях, на уличной территории и на АЗС. Все работы велись ночью с полной уборкой перед утренним открытием при непрерывной работе торговых точек. В каждой розничной сети возникают одни и те же пять ключевых проблем:

• График работы — 16-часовой рабочий день плюс ночная выкладка товара. Закрытие магазина на электромонтаж влечет потерю продаж скоропортящейся продукции и нарушает температурный режим холодовой цепи.
• Товарный запас и пополнение — островные стеллажи заполняются ежедневно. Перекрытие одного прохода вынуждает полностью освобождать и заново заполнять секцию до открытия.
• Холодильное оборудование и гигиена — вскрытие потолков над холодильными витринами создает риск загрязнения и температурных сбоев. Защитные укрытия и регламент финальной уборки строго обязательны.
• Потолок и инженерные сети — существующие монтажные короба, спринклеры, вентиляция (HVAC) и навигация редко совпадают по осям. Разное качество электропроводки на объектах вынуждает менять проект в процессе модернизации.
• Оборудование доступа — в отчете по ТЦ Spencer St указано шесть видов подъемной техники для разных уклонов кровли и высот подвеса. Универсального подъемника для всех проходов не существует.

Именно поэтому Publix модернизировала 20 магазинов за 10 недель исключительно во внерабочее время, открывая торговые залы каждое утро точно по графику. По этой же причине сеть famila выбрала поэтапную замену проход за проходом. Спроектируйте единую систему для всего зала, а монтаж ведите отдельными участками.

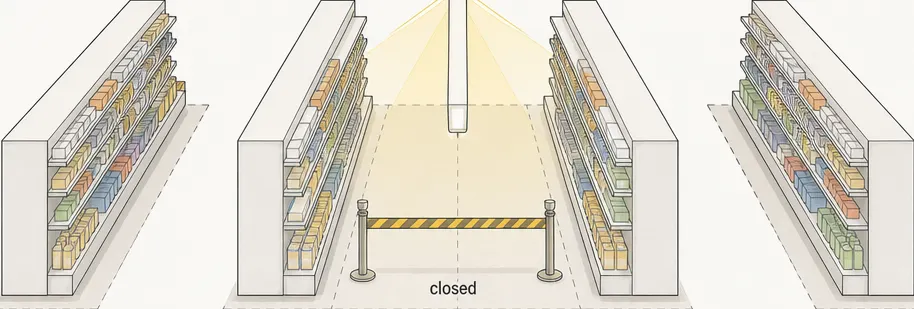

Поэтапная методика: зона за зоной, проход за проходом, ночь за ночью

Поэтапное внедрение — это строгий график, а не формальность. Как показала модернизация магазина TRILUX famila в Тиммендорфер-Штранд, где систему E-Line монтировали по проходам без закрытия торговли, три варианта длины модулей (до 2250мм) сокращают число блоков в ряду и минимизируют время работ над стеллажами. По опыту розничной сети DATART, переоснащение всего магазина за одну ночь с ночным монтажом и полной уборкой до открытия реализуемо там, где это позволяет конструкция потолка. Ниже приведен шаблон графика, применяемый операторами сетей:

Три правила обеспечивают чёткое поэтапное выполнение: во-первых, никогда не подключайте две активные зоны к одному автомату, иначе цикл ВЫКЛ-ВКЛ-ВЫКЛ затронет обе; во-вторых, удерживайте размер каждой mesh-сети около 100 узлов с расстоянием ретрансляции между светильниками около 15 м; в-третьих, смонтируйте открытый магистральный профиль, выполните пусконаладку, после чего откройте пролёт и переходите к следующему — в магазине никогда не гаснет более одного пролёта одновременно.

Беспроводная связь открывает путь к поэтапному монтажу: только сетевое питание, без сигнальной линии

Проводная система DALI требует прокладки двухпроводной шины с блоком питания к каждой управляемой точке (до 300 м и до 64 адресов на шину) — именно этот второй кабель вынуждает вскрывать потолки. BLE Mesh исключает его: к каждому светильнику подводится только сетевое питание, а сцена передаётся по радиоканалу. Это позволяет модернизировать пролёт с внедрением функции регулировки яркости без вмешательства в соседние зоны. Сравните обе спецификации материалов в нашей статье «Уровни освещения для ритейла: комбинация магистральных систем и шинопроводов», прежде чем утверждать бюджет на системы управления.

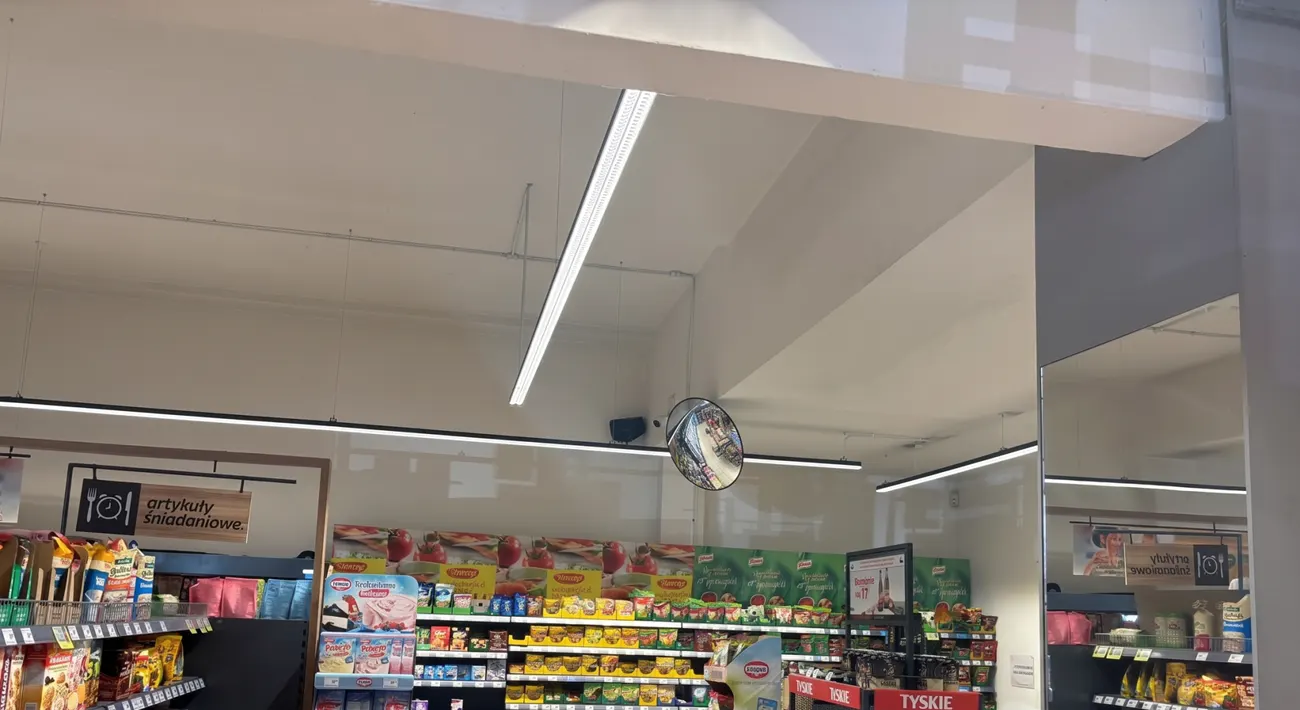

• Только сетевое питание между светильниками — EVAL-E объединяет до 10 светильников на одной точке питания с оптикой 90 градусов и UGR менее 22. Открытый магистральный профиль также вмещает проводку аварийного освещения и видеонаблюдения, объединяя три кабельные трассы пролёта в один кабеленесущий канал.

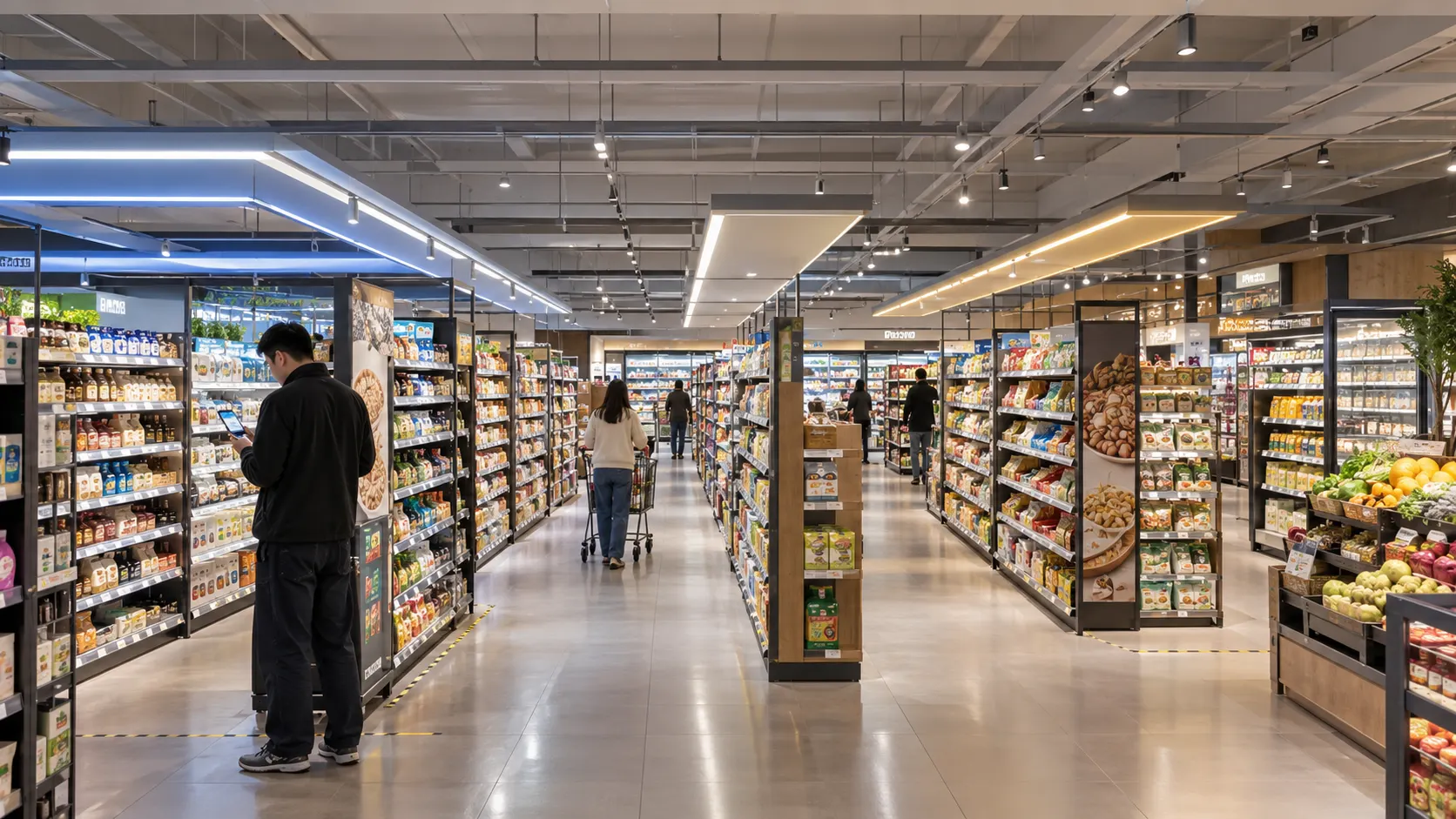

• Профили зон со смартфона вместо поканальной адресации драйверов — Pioneer привязал целые зоны со смартфона прямо с пола, пока ночные бригады на объектах DATART привязывали настенную панель за три шага. Перегруппировка в следующем сезоне выполняется через приложение с уровня пола без высотных работ.
• Ремонтопригодность на объекте без демонтажа потолка — драйвер и модуль заменяются на месте и служат более 100000 часов, поэтому авария в пролёте не потребует повторной сборки строительных лесов.

Именно поэтому ремонтопригодная магистральная система EVAL-E для супермаркетов мощностью 40-60W со световой отдачей 169lm/W подтверждает эффективность поэтапного базового освещения, в то время как встраиваемый светильник DL01-BLE mesh с управлением со смартфона и настенной панели и трековый светильник BEAM-TR BLE для торговых зон обеспечивают акцентное освещение в единой mesh-сети: один выезд монтажников позволяет ввести в эксплуатацию оба уровня с помощью групповых профилей зон, копируемых по проходам.

Что необходимо определить до начала поэтапного монтажа

Ошибка в шаге магистрального шинопровода сорвет график этапа. Ответьте на эти пять вопросов по каждому магазину до первой ночной смены:

• Карта зон по автоматическим выключателям — укажите торговый зал, зону свежих продуктов, кассы, зоны подготовки и наружное освещение с привязкой к метражу и существующим выключателям; это определит размер зон BLE и состав ночных бригад в едином расчете.
• Существующая сеть и монтажные отверстия — зафиксируйте межосевые расстояния магистралей и отверстия 105-200 мм под встраиваемые светильники, чтобы EVAL-E сохранил исходную ось, а DL01-BLE подошел к посадочному месту.
• Целевая освещенность и Uo на товаре — стандарт EN 12464-1 для ритейла требует в торговом зале 300lx UGR22 Uo0.4, на кассах 500lx UGR19 Uo0.6; прилавки со свежими продуктами проектируют на 750-1,000lx на товаре с коэффициентом 0.7 на фронтальной плоскости полок — укажите оба параметра.
• Оптика для проходов — 90° с UGR менее 22 вдоль оси прохода для освещения полок по обеим сторонам из одной линии; узкий угол излучения 15-24° для светильников BLE — только на торцах промо-рядов и прилавках со свежими продуктами.
• Передача системы управления — одно приложение на сеть, настенная панель для персонала, шлюз только там, где требуется работа по расписанию; руководство по групповой настройке BLE поможет определить, каким объектам он необходим.

Заполнив эти данные, магазин можно осметить из расчета 2-3 прохода за ночь плюс один шлюз на объект (при наличии таймеров) — тот же расчет лежит в основе карты спектра для свежих продуктов: мяса, овощей и выпечки и руководства по программированию сцен ритейла для торговых сетей, которые дополняют этот поэтапный проект.

Практика применения светильников: комплектация для поэтапной модернизации магазина

Разговоры о фазах имеют смысл, только если реальный светильник подтверждает заявленные параметры. EVAL-E оснащён той же комфортной оптикой с углом 90 градусов при мощности 40-60W и световом потоке 6760-10140lm, поддерживая шлейфовое соединение до 10 единиц на одной линии питания. Торговый ряд продолжает работать, пока в соседнем идёт монтаж.

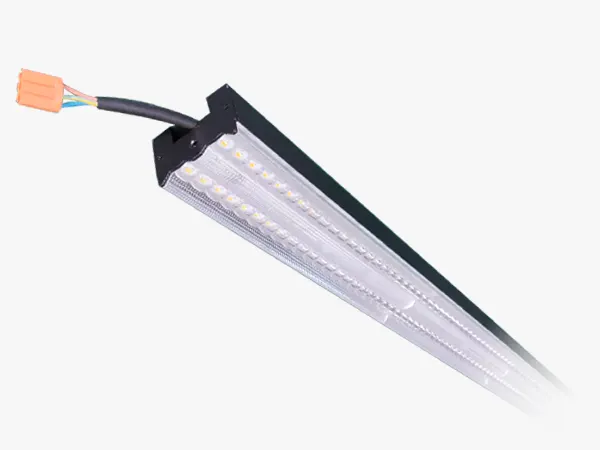

Магистральный линейный светильник EVAL-E

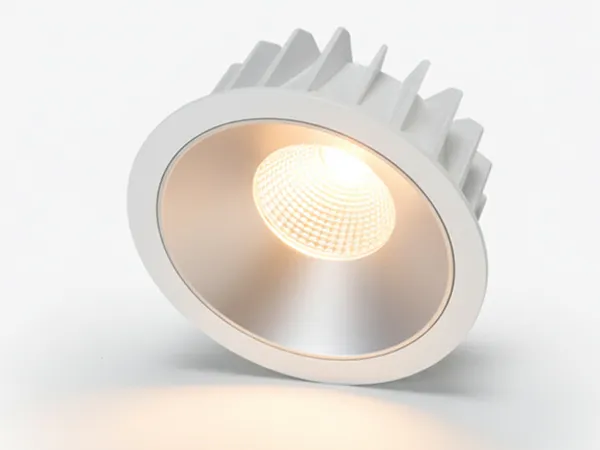

Встраиваемый светильник DL01-BLE Mesh

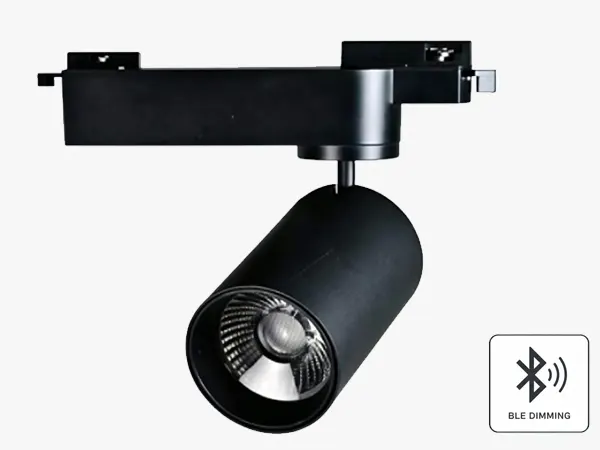

Трековый светильник BEAM-TR с BLE

Соединяемый линейный светильник LINA-K

На фото: четыре светильника для поэтапной модернизации — магистральный EVAL-E для проходов, DL01-BLE и BEAM-TR в единой сети BLE Mesh, а также LINA-K для непрерывных линий в галереях торговых центров.

FAQ

Заключение

Супермаркету, не прерывающему торговлю, требуется не ускоренная бригада для разового монтажа, а более мелкое поэтапное деление. Разбейте сеть автоматами защиты на зоны, проходы — на магистральные линии, а ночные смены — на четкие этапы с чистой сдачей объекта. Беспроводная сеть BLE Mesh передает сигналы управления без прокладки отдельной сигнальной пары: магазин продолжает работу, пока модернизируется один проход. Рассчитайте бюджет первого объекта из расчета 2-3 прохода за ночь плюс один шлюз только там, где задано расписание по таймеру, затем масштабируйте схему зонирования на всю торговую сеть. Для настройки диммирования каждой отрегулированной зоны по таймеру без замены светильников изучите руководство по расписанию сцен освещения для торговых сетей; порядок группового ввода в эксплуатацию со смартфона для поэтапных зон приведен в инструкции по настройке BLE для поэтапных зон. Если в ТЗ заложены контроль проходов и компенсация естественного света, интегрируйте в магистраль датчики присутствия и фотоэлементы вместо установки дополнительных светильников.

Действующие торговые залы продолжают работу, когда зоны, выделенные отдельными автоматами, настраиваются со смартфона поочередно. Монтаж магистралей по проходам сокращает количество модулей и трудозатраты, ночные бригады сдают объект в полной чистоте до открытия, а mesh-сеть сохраняет сцены даже при отключенном шлюзе.

Источники

• По данным AWL о 7-летней программе ночной модернизации 600+ магазинов сети Albertsons, регулярные ночные монтажные работы позволяют торговым залам, витринам и прилегающим территориям непрерывно продолжать торговлю.
• Согласно данным TRILUX по поэтапной замене систем E-Line в проходах famila Timmendorfer Strand, три варианта длины модулей (до 2,250 мм) сокращают трудозатраты на каждый проход.
• Согласно данным Silvair по проекту Pioneer Groceries (500 светильников и 250 устройств BLE на магазин), несколько зон работают в трех сценах по расписанию.
