FLACHES MULTI-CELL-DOWNLIGHT · DOTS-C-SERIE
DOTS-C Multi-Cell-Familie mit flacher Bauform für niedrige Decken
8-14W · 880-1540lm · UGR<13, feste Akzent-Lichtkegel für Galerien, Boutiquen und Hotels.
Startseite / Produkte / LED-Downlight / DOTS-C
DOTS-C Einbaugehäuse mit sieben Zellen in schwarzer Ausführung — sieben feste SMD-Lichtkegel aus einem nur 50mm flachen Gehäuse, LC-SP03-Serie.
DOTS-C Multi-Cell-Downlight
DOTS-C-Serie · 8-14W · 110lm/W · Ra80/Ra90 · 15/24/36° Multi-Cell
Das DOTS-C ist ein flaches Multi-Cell-Einbau-Downlight für niedrige Decken. Es deckt 8W bis 14W (880lm bis 1540lm Ra80) bei 110lm/W ab – ausgestattet mit SMD-Lichtquelle und Multi-Cell-Linse in 15/24/36° schmalen Abstrahlwinkeln bei Ra80/Ra90 — zwei Gehäuse teilen sich eine Front mit 4/7-Punktmatrix und UGR<13 bei tiefem Abschirmwinkel in einem 50mm flachen Gehäuse.
Dieses Multi-Cell-Downlight wirft enge Akzent-Lichtkegel senkrecht nach unten, während die Seitenansicht nahezu unbeleuchtet wirkt — über Podesten in Galerien, Kleiderstangen in Boutiquen und Kopfteilen von Hotelbetten, wo Blendung zählt. Es übernimmt die blendungskritische Akzentbeleuchtung in einer Einzelhandels-Beleuchtungslösung mit Schienenstrahlern und Linearleuchten, während die Einbau-Downlight-Serie PURE-S die Alternative für die allgemeine Flächenbeleuchtung bei Standarddecken bleibt.
- 2 Gehäuse, 4/7 Zellen, 8W/14W, 880/1540lm Ra80 bei 110lm/W
- SMD-Multi-Cell-Linse, schmale Abstrahlwinkel 15°/24°/36° bei Ra80/Ra90
- UGR<13 bei tiefem Abschirmwinkel, Seitenansicht wirkt nahezu unbeleuchtet
- 50mm flaches Einbaugehäuse, Deckenausschnitte 75/95mm, Aufbauvariante
DOTS-C Multi-Cell-Familie entdecken
110lm/W SMD-Multi-Cell-Akzentbeleuchtung mit UGR<13 für niedrige Decken
Das flache Multi-Cell-Einbau-Downlight für niedrige Decken verteilt hohen Lichtstrom auf 4 oder 7 kleine SMD-Zellen. Kleine Öffnungen erreichen in flachen Gehäusen große Abschirmwinkel — so erhalten Galerien, Boutiquen und Wohnungen mit niedrigen Decken kräftige Akzent-Lichtkegel ohne Blendung und ohne hohe Gehäuse.

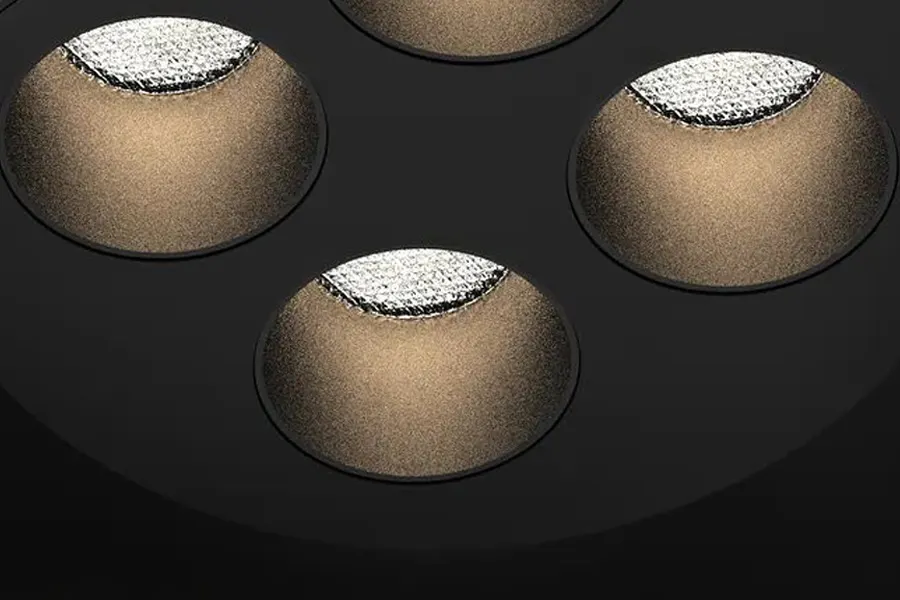

Tiefer Abschirmwinkel gegen Blendung, UGR unter 13

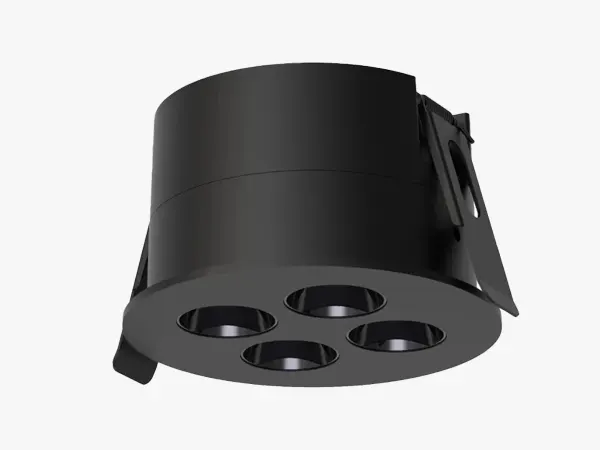

Kleine Öffnungen, große Abschirmwinkel
Ein einzelner COB-Chip hat nur eine große leuchtende Fläche. Ein Abschirmwinkel über 30° erfordert daher einen sehr tiefen Reflektor und ein hohes Gehäuse. DOTS-C verteilt den Lichtstrom auf 4 oder 7 Mikrozellen – jede winzige Öffnung erreicht in einem flachen Reflektor einen großen Abschirmwinkel, sodass die Leuchte von der Seite nahezu unbeleuchtet wirkt, während unten volle Lichtkegel ankommen.
- UGR<13: Tiefzellen-Abschirmung für Galerien, Schlafzimmer und Umkleidekabinen
- Seitenansicht: von der gegenüberliegenden Raumseite keine helle Fläche, nur saubere Lichtkegel darunter
- Vergleich zum Einzel-COB: gleiche Blendkontrolle ohne hohes Gehäuse mit tiefem Reflektor
- Feste Zellen: Abschirmung einmal eingestellt, nie aus der Ausrichtung gebracht

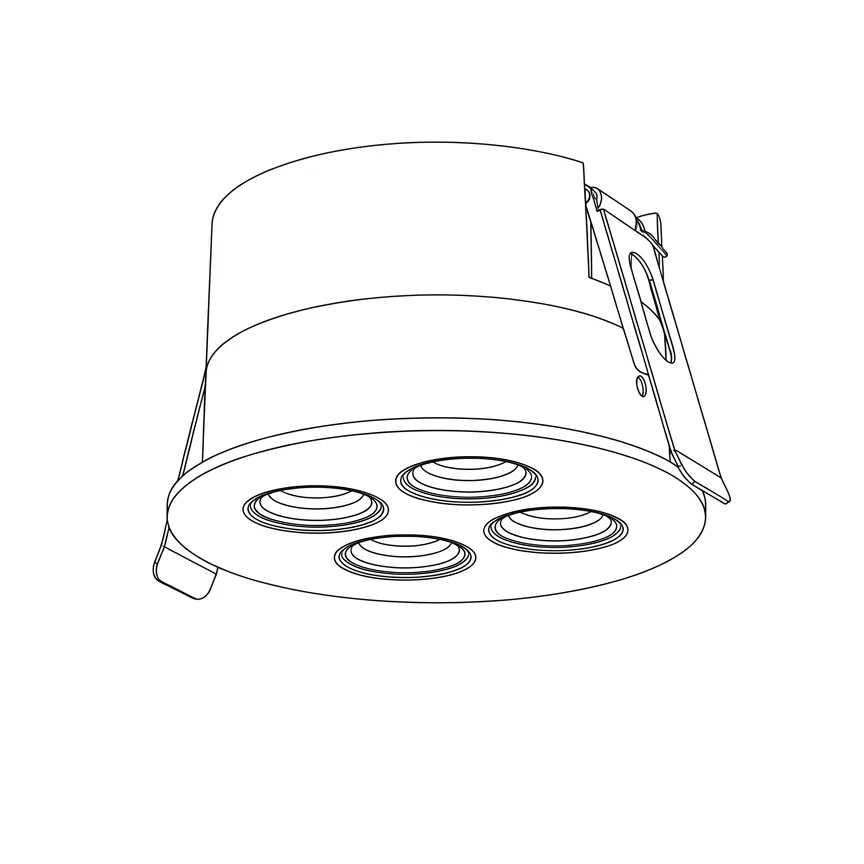

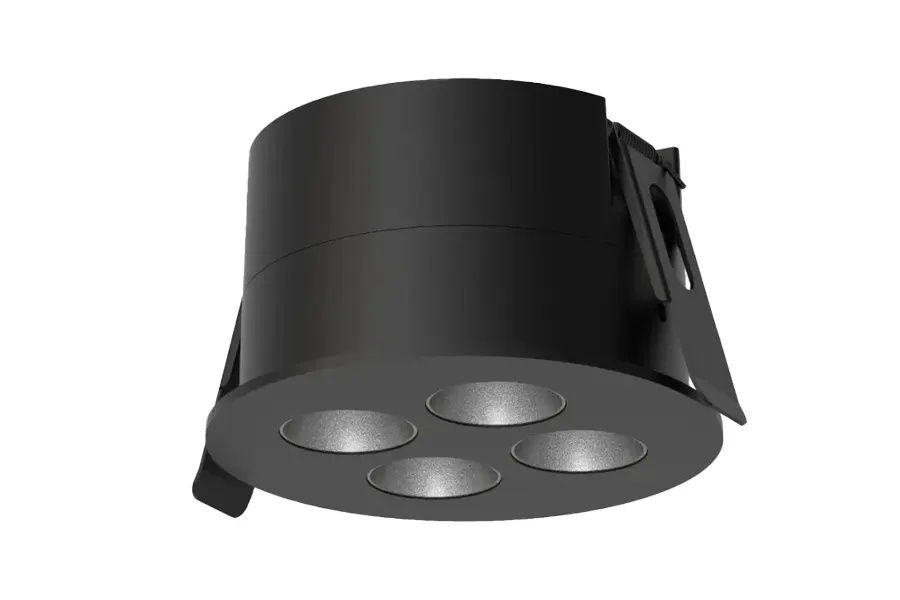

50mm flaches Gehäuse für niedrige Decken
Einbau mit nur 50mm Höhe, dazu Aufbauversion ohne Deckenausschnitt
In vielen Altbauten und modernen niedrigen Wohnungen bleibt über der Decke fast kein Hohlraum. Das Einbaugehäuse von DOTS-C ist nur 50mm hoch – die 4-Zellen-Version benötigt einen Deckenausschnitt von 75mm, die 7-Zellen-Version 95mm –, während die Aufbauversion direkt auf Beton montiert wird, ganz ohne Loch.
- Einbau 4-Zellen: Gehäuse Dia85xH50mm, 75mm Deckenausschnitt für Nischen und Bettbereiche
- Einbau 7-Zellen: Gehäuse Dia105xH50mm, 95mm Deckenausschnitt für Flure und Lobbys
- Aufbauoption: Zylinder Dia89/Dia109xH100mm, Bügelmontage, kein Deckenausschnitt
- Hoher Lichtstrom, kurzes Gehäuse: bis zu 1540lm bei Ra80, wo hohe COB-Reflektoren keinen Platz finden

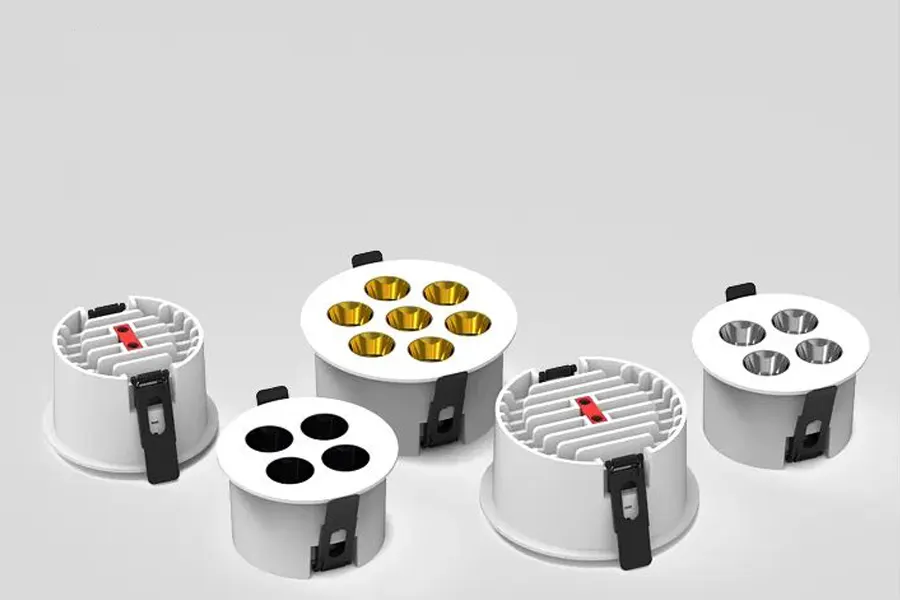

Saubere schmale Strahlen, modernes Punktraster
15/24/36°-Lichtpools mit weichen Kanten
Kleine Linsen über kleinen SMD-Flächen erzeugen enge Strahlen mit 15°/24°/36° und weichen, sauberen Kanten – keine Geisterbilder, keine gelben Farbverschiebungsringe über den Abstrahlwinkel, wie sie breite COB-Flächen häufig zeigen. Die Punktmatrix mit 4 oder 7 Punkten wirkt als modernes architektonisches Detail, und acht Reflektorfarben ziehen sich durch die gesamte Familie.
- 15°-Strahlen: enge Lichtkegel für Schmuckvitrinen und kleine Ausstellungsobjekte
- 24°/36°-Strahlen: Theken, Kleiderstangen, Gänge und Flächenbeleuchtung in Lobbys
- Ra80/Ra90: 110lm/W SMD bei Ra80, 100lm/W als gestufte Option bei Ra90
- Punktmatrix-Front: minimalistische runde Front von Boutiquen bis zu Hotelkorridoren
Warum DOTS-C für blendkritische Akzentbeleuchtung
Multi-Cell-Lichtinseln, wo einzelne COB blenden oder nicht passen
Akzent-Lichtinseln ohne hohen Reflektor
Galerien, Boutiquen und Schlafzimmer behalten über Jahre das gleiche Layout — sie benötigen gleichmäßige, senkrecht nach unten gerichtete Lichtinseln ohne sichtbare Blendung, kein Nachjustieren. DOTS-C antwortet mit 4 oder 7 festen SMD-Zellen pro Gehäuse: schmale 15°-Strahlen setzen Vitrinen in Szene, während 24°/36°-Strahlen Regale und Laufwege ausleuchten, alles bei 110lm/W und UGR<13. Planen Sie die Decke als Teil einer kompletten Familie aus Aufbau- und Einbau-Downlights, in der DOTS-C die blendkritischen Zonen abdeckt.
Multi-Cell versus Einzel-COB — Auswahl nach Blendung und Deckentiefe — für niedrige Zwischendecken, Seitenansicht-Komfort und eng begrenzte, saubere Strahlen wählen Sie DOTS-C mit seinem flachen 50mm-Gehäuse; wenn Displays wöchentlich wechseln und verstellbare Strahler mitschwenken müssen, sehen Sie sich stattdessen den schwenkbaren IRIS-R-Einbau-Downlight an. Wo Räume eine weiche Allgemeinbeleuchtung statt klar definierter Lichtinseln benötigen, sorgt das GLOW-D-Anti-Glare-Downlight für eine komfortable Lichtflutung.
| Modell | Lichtquelle | Blendung | Geeignet für |
|---|---|---|---|
| DOTS-C SP03 | SMD 4/7 Zellen, 15°/24°/36° | UGR<13 | Niedrige Decken, blendkritische Akzentbeleuchtung |
| GLOW-D DL01 | Einzel-COB-Komfortreflektor | UGR22 | Weiche Allgemeinbeleuchtung, Standard-Zwischendecken |
| MINI-D DL05 | COB-Pinhole 24°/36° | Tief zurückgesetzt | Einzelne Akzentpunkte mit kleiner Apertur |
Gut zu wissen vor der Bestellung: DOTS-C-Zellen strahlen senkrecht nach unten und lassen sich nicht neigen; das Anstrahlen von Wandkunst und das Nachführen bewegter Displays übernehmen daher der verstellbare IRIS-S oder der Gitterstrahler IRIS-G. Schmale Strahlen hinterlassen in großen Räumen dunkle Ränder; kombinieren Sie die Akzent-Lichtinseln deshalb mit Flächenlicht für eine gleichmäßige Grundhelligkeit, und beschränken Sie die Gehäuse auf trockene Innendecken mit ebener Befestigungsfläche (IP20).
Datenblatt
Wählen Sie ein Gehäuse, um die vollständigen Spezifikationen anzuzeigen
| LC-SP03 4-Zellen 8W | |
|---|---|
| Modell | LC-SP03-8W |
| Leistung | 8W ±5% |
| Lichtstrom | 880lm Ra80 bei 110lm/W; 800lm Ra90 bei 100lm/W |
| Zellen | 4 feste SMD-Zellen |
| Abmessungen (Ø x H) | Einbau Dia85×H50mm; Aufbau Dia89×H100mm |
| Montage | Einbau mit 75mm Deckenausschnitt und Federklammern; Aufbau mit Bügel, ohne Deckenausschnitt |
| Lichtquelle | SMD-4-Zellen-Linse, 15°/24°/36° |
| CRI / CCT | Ra80 / Ra90; 3000K / 4000K / 6000K (Nennwert 4000K) |
| Spannung | 220-240VAC 50/60Hz |
| Dimmen | Standardmäßig nicht dimmbar; TRIAC / 0-10V / DALI optional |
| Reflektorfarben | Weiß / Silber / Schwarz / Glanzsilber / Mattschwarz / Champagnergold / Roségold / Waffenschwarz |
| IP-Schutzart | IP20 Innenbereich, UGR<13 |
| LC-SP03 7-Zellen 14W | |
|---|---|
| Modell | LC-SP03-14W |
| Leistung | 14W ±5% |
| Lichtstrom | 1540lm Ra80 bei 110lm/W; 1400lm Ra90 bei 100lm/W |
| Zellen | 7 feste SMD-Zellen |
| Abmessungen (Ø x H) | Einbau Dia105×H50mm; Aufbau Dia109×H100mm |
| Montage | Einbau mit 95mm Deckenausschnitt und Federklammern; Aufbau mit Bügel, ohne Deckenausschnitt |
| Lichtquelle | SMD-7-Zellen-Linse, 15°/24°/36° |
| CRI / CCT | Ra80 / Ra90; 3000K / 4000K / 6000K (Nennwert 4000K) |
| Spannung | 220-240VAC 50/60Hz |
| Dimmen | Standardmäßig nicht dimmbar; TRIAC / 0-10V / DALI optional |
| Reflektorfarben | Weiß / Silber / Schwarz / Glanzsilber / Mattschwarz / Champagnergold / Roségold / Waffenschwarz |
| IP-Schutzart | IP20 Innenbereich, UGR<13 |
Rechner für Akzentbeleuchtung
Lux im Lichtpool prüfen — feste, senkrecht ausgerichtete Zellen (keine Neigung) — je Gehäuse, Schätzung ohne IES
FAQ
Kurze Antworten zur DOTS-C Multi-Cell-Familie
Gehäuse und Zone aufeinander abstimmen — eine einheitliche Zellenzahl je Lichtpool-Reihe sorgt für eine ruhige Deckenansicht.
- 4-Zellen-Version (8W, 880lm Ra80) für Kopfteile, Nischen, Umkleidekabinen und kleine Theken.
- 7-Zellen-Version (14W, 1540lm Ra80) für Flure, Lobbys und lange Regalgänge.
- Beide Gehäuse sind mit allen drei Abstrahlwinkeln und allen acht Reflektorfarben lieferbar.
Vor dem Ausschneiden jeden Lichtpool im Deckenplan markieren — eine runde Punktmatrix-Front lässt gemischte Flächen als ein System wirken.
Abstrahlwinkel nach der Größe des Ziels wählen — beide Gehäuse sind mit allen drei Abstrahlwinkeln lieferbar.
- 15° für Schmuckvitrinen, Uhrenauslagen und kleine Ausstellungsobjekte.
- 24° für Mannequins, Kleiderstangen und Standardtheken.
- 36° für Korridorböden, Gänge und die Grundausleuchtung von Lobbys.
Feste Zellen dejustieren nicht, deshalb eignet sich DOTS-C für Reihen nach dem Prinzip „einstellen und vergessen“, die verstellbare Leuchten nur verkomplizieren würden.

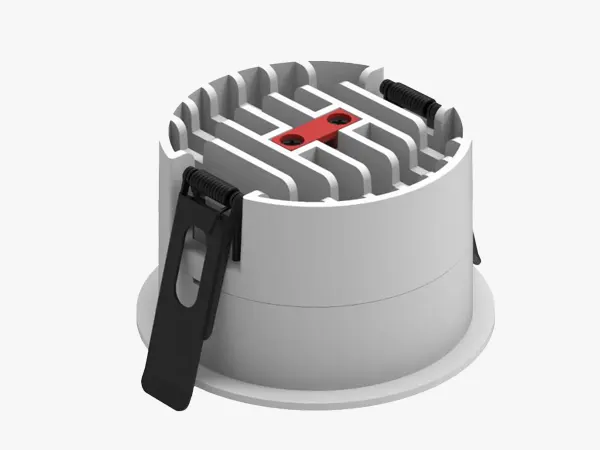

Stimmen Sie den Reflektor auf Decke und Blende ab – eine Farbe pro Auftrag.
- Weiß, Silber und Glanzsilber für schlichte sowie metallische Decken.
- Schwarz, Mattschwarz und Waffenschwarz für dunkles Holz und dunkle Decken.
- Champagnergold und Roségold für Messingakzente im Boutique-Bereich.
Die Ausführung in der Anfrage bestätigen — ab Werk erhalten beide Gehäuse dieselbe Farbe.
Wählen Sie das Weiß nach der Ware – beide CRI-Optionen liefern über alle drei Weißtöne hinweg eine farbstabile Wiedergabe.
- 3000K Warmweiß für Boutiquen, Suiten und eine stimmungsvolle Atmosphäre in Umkleidebereichen.
- 4000K Neutralweiß für Verkaufsflächen und Galerien.
- 6000K Kaltweiß für hohe Gewerbehallen.
Gemischte Flächen behalten ein einheitliches Punktbild, während jede Zone ihr eigenes Weiß erhält.
Entscheidend ist die Deckentiefe – beide Versionen strahlen senkrecht nach unten und lassen sich nicht neigen.
- Einbau 4-Zellen: 75mm Deckenausschnitt, 50mm Hohlraumtiefe für Nischen und Kopfteile.
- Einbau 7-Zellen: 95mm Deckenausschnitt, 50mm Hohlraumtiefe für Flure und Lobbys.
- Aufbau: kein Ausschnitt erforderlich, der Halter wird direkt auf dem Beton befestigt.
In Altbauten und niedrigen Wohnungen passt das 50mm flache Gehäuse dort, wo hohe COB-Reflektoren keinen Platz finden.
Ein einzelner COB-Chip hat eine große leuchtende Fläche; bei DOTS-C verteilt sich der Lichtstrom auf winzige Zellen.
- Blendung: Kleine Öffnungen erreichen in flachen Reflektoren große Abschirmwinkel – UGR unter 13, aus der Seitenansicht nahezu unbeleuchtet.
- Bauform: voller Lichtstrom in nur 50mm flacher Bauhöhe statt in einem sehr tiefen, hohen Reflektor.
- Abstrahlung: Kleine Linsen formen exakte 15°-Lichtkegel mit weichen, klaren Kanten – kein Ghosting, keine gelben Ringe.
Für blendkritische Akzentbeleuchtung ist DOTS-C die Wahl; für die Flächenausleuchtung im Hintergrund bleibt Einzel-COB zuständig, und IRIS-G-Downlight mit Wabenraster oder MINI-D-Pinhole-Spotlight kommen erst infrage, wenn sich die Aufgabenstellung ändert.
Wer diese vier Grenzen kennt, erlebt mit DOTS-C keine Enttäuschung.
- Feste Ausrichtung senkrecht nach unten – ungeeignet für Wandbilder, und häufig wechselnde Ausstellungen benötigen schwenkbare Strahler.
- Erfordert ein festes Layout: Zeichnen Sie jeden Lichtkegel vor dem Deckenausschnitt an – falsch gesetzte Öffnungen lassen sich nicht durch Nachjustieren ausgleichen.
- Akzentschicht, nicht die einzige Lichtquelle – schmale Abstrahlwinkel hinterlassen dunkle Ränder, daher mit Flächenlicht kombinieren.
- Nur trockene Innenräume – mit IP20 bleibt der Einsatz auf Geschäfte, Gastronomie und Hotels beschränkt; Feuchträume und Außenbereiche sind ausgeschlossen.
DOTS-C ist die richtige Wahl für feste Zonen mit niedrigen Decken und hält diese Lichtkegel über Jahre.
