Controllo dell'illuminazione per edifici a uso misto con sistema gateway bidirezionale Zigbee DALI
Bus preservato e nuova rete radio: comunicazione bidirezionale verso sei piattaforme
Bridge bidirezionale, non un semplice convertitore unidirezionale
Questo sistema gateway bidirezionale Zigbee DALI risponde alle esigenze di magazzini e grandi uffici dotati di un impianto cablato esistente e operativo, nei quali l'intervento di riqualificazione introduce dispositivi wireless e il controllo centralizzato tramite piattaforma. Un hub da 4 pollici si interfaccia con un'unità bridge bidirezionale: in questo modo il bus DALI (Digital Addressable Lighting Interface) esistente e la nuova rete mesh Zigbee 3.0 comunicano reciprocamente in entrambe le direzioni. L'hub esporta l'intero impianto integrato come controllo DALI dell'illuminazione integrato in Matter verso sei piattaforme smart home.
Otto dispositivi bridge chiaramente numerati gestiscono hub, gateway, pannello a parete, interruttore senza batteria, attuatore per schermature solari, rilevamento ambientale, relè e ingresso di presenza: il riutilizzo del bus DALI si estende così a tende, sensori e logiche HVAC, senza limitarsi alla sola dimmerazione.
Bus cablato esistente da un lato, schermature solari e sensori Zigbee dall'altro: l'hub esporta entrambi verso sei piattaforme.
Funzionamento dell'integrazione bridge
Bus cablato esistente da un lato, rete mesh radio dall'altro e hub di coordinamento superiore
Livello hub e piattaforme
L'hub da 4 pollici esegue la messa in servizio della sezione Zigbee in locale, memorizza gruppi, scene e automazioni, ed espone i dispositivi subordinati tramite il proprio Matter Bridge verso HomeKit, Alexa, Google Home, Homey, Home Assistant e SmartThings.
Traduzione bidirezionale
L'unità bridge trasferisce comandi e stati di feedback tra i protocolli: comandi di interruttori Zigbee, posizioni di schermature solari e letture ambientali raggiungono gli apparecchi cablati, mentre le pressioni su pulsantiere cablate e i segnali di presenza attivano posizioni delle schermature solari e routine sul lato radio.
Livello bus cablato esistente
Gli apparecchi installati e il relativo cablaggio rimangono invariati: una pulsantiera cablata a 8 tasti, un relè a quattro canali per carichi non dimmerabili e un sensore integrato di presenza e luce naturale continuano a servire il bus per cui sono stati progettati.

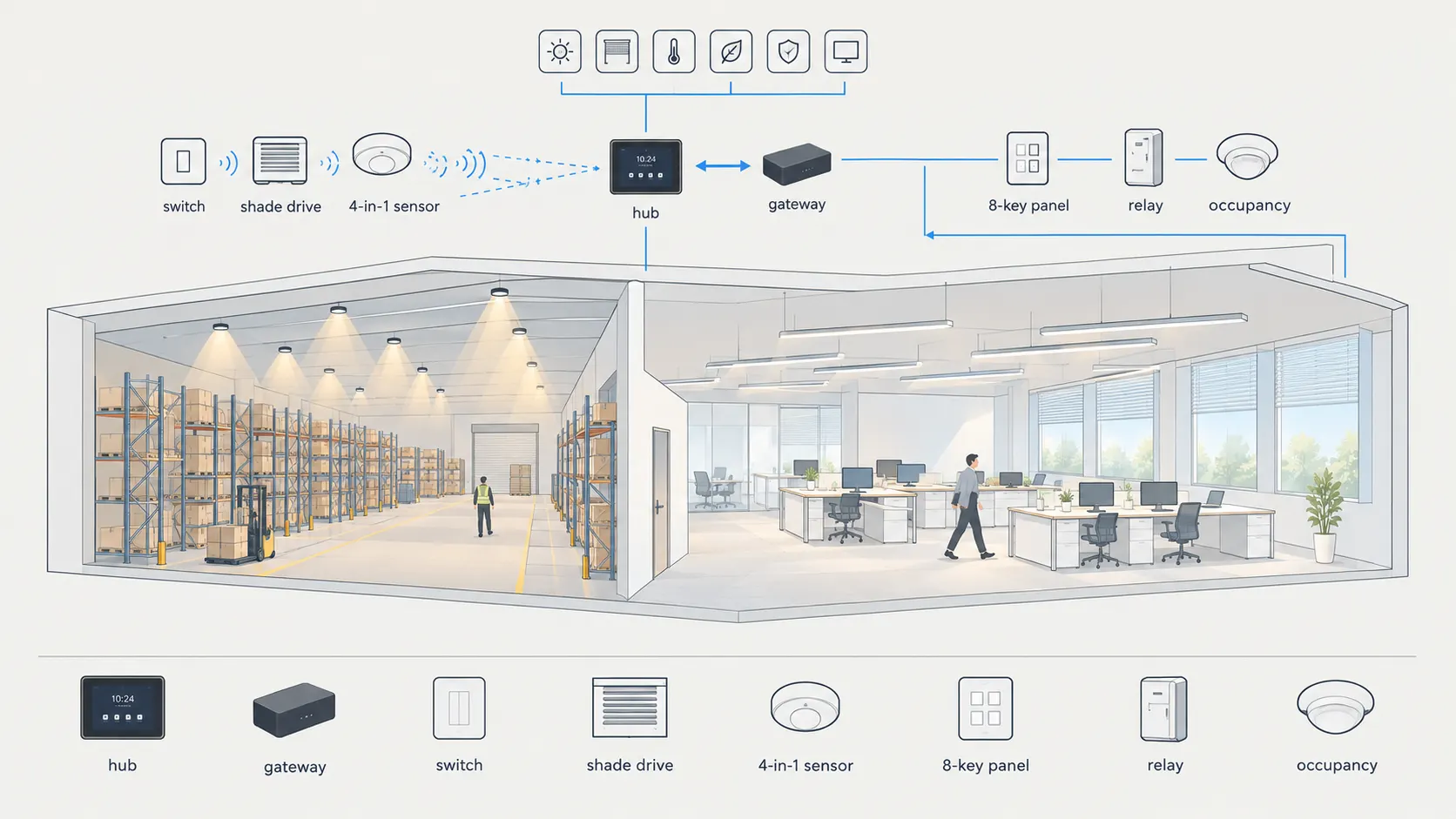

Topologia di sistema
Piattaforme a monte, hub e bridge al centro, due famiglie di dispositivi a valle
Le piattaforme si interfacciano tramite l'esportazione del bridge; la coppia di gateway mantiene indirizzabili reciprocamente entrambe le famiglie di dispositivi.
Ogni retrofit mantiene invariati i cablaggi di rete e di bus esistenti. I comandi della piattaforma raggiungono l'hub tramite il bridge Matter, l'hub gestisce la rete mesh radio e l'unità gateway traduce i segnali verso il bus cablato, con lo stato che compie a ritroso lo stesso percorso. I dati di messa in servizio risiedono sull'hub e all'interno dei dispositivi bus indirizzati; in questo modo il funzionamento quotidiano prosegue regolarmente anche in assenza di smartphone o connessione cloud.
La nostra fornitura copre la componente visibile: i corpi illuminanti delle campane LED serie FORT e degli apparecchi lineari serie TRON a valle. I componenti bridge impiegano parti standard Sunricher per hub, gateway, pannelli, interruttori, schermature, sensori e relè; i ricambi restano così reperibili sul mercato aperto senza vincoli verso un unico fornitore di apparecchi. La scheda del produttore indica la propria app mobile per l'indirizzamento del bus; riportiamo tale specifica tecnica senza promuovere direttamente l'applicazione.

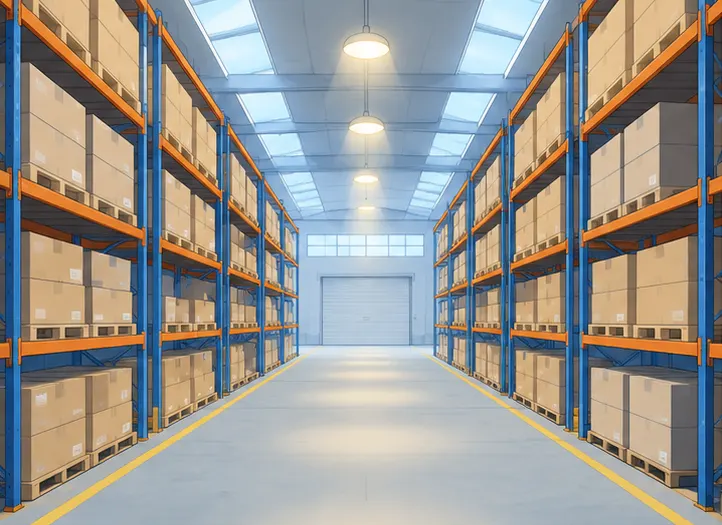

Scena: corsia di magazzino. Le campane LED FORT-A restano sul bus esistente, mentre schermature solari e sensori radio si integrano nell'impianto circostante.
Coppia: hub e gateway. L'hub da 4 pollici gestisce le scene, mentre l'unità bidirezionale converte comandi e stati in entrambi i sensi.

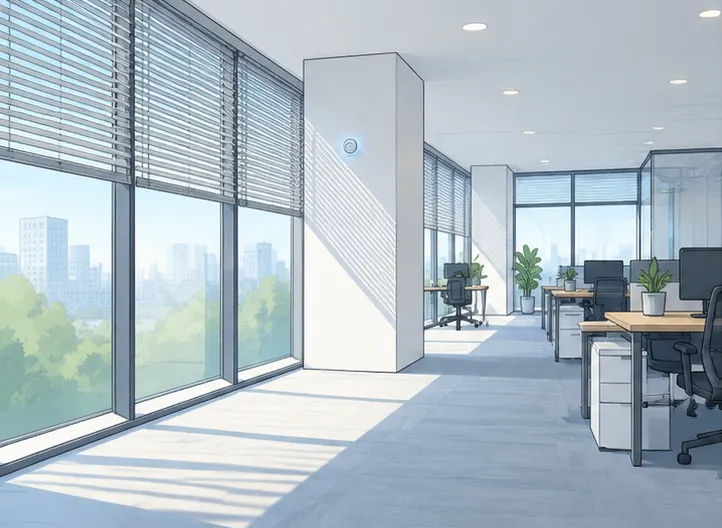

Lato radio: schermature e clima. Gli attuatori per tende e i sensori ambientali 4-in-1 si collegano alla rete mesh senza richiedere nuovi cavi di controllo.
Lato cablato: pannello e relè. La pulsantiera a 8 tasti e il relè a quattro canali mantengono il comando manuale locale direttamente sul bus.
Composizione di un impianto ibrido per edificio
Una coppia bridge combinata con dispositivi ausiliari standard di mercato
| Parte | Ruolo in questa soluzione | Caratteristiche principali | Fornito da |
|---|---|---|---|
| Hub SR-GW-ZG-LCD4 | Controller locale da 4 pollici ed esportazione verso piattaforme | Messa in servizio Zigbee con controllo locale; il bridge Matter espone i dispositivi subordinati; gruppi, scene e automazioni risiedono sull'hub | Dispositivo di controllo bridge |
| Gateway SR-GW-Z2D-2421 | Convertitore di protocollo bidirezionale | I comandi Zigbee raggiungono il bus e i segnali di ingresso del bus raggiungono Zigbee in senso inverso; supporta DT6, DT7 e DT8, oltre ai dispositivi di ingresso con dati energetici, di stato e di diagnostica | Dispositivo di controllo bridge |
| Pannello SR-2422K8-DA2-WSK | Ingresso cablato a 8 tasti per scene | Otto pulsanti programmabili con LED di feedback; supporto universale da parete alimentato da bus | Dispositivo di controllo bridge |
| Interruttore SR-ZGP2801K4-FOS | Pulsante radio senza batteria | Interruttore a quattro pulsanti alimentato a pressione, privo di batterie e di cablaggio di controllo; supporta eventi di pressione breve, doppio clic e pressione prolungata per ciascun pulsante | Dispositivo di controllo bridge |
| Attuatore per tende SR-ZG9081A | Controllo di veneziane e tende | Controllo di apertura, chiusura, arresto e posizionamento per motori di tende, avvolgibili e veneziane, con integrazione delle scene | Dispositivo di controllo bridge |
| Sensore SR-ZG9032A-4IN1 | Ingresso radio per parametri ambientali | Rilevamento di presenza, temperatura, umidità e illuminamento con automazione e notifica di batteria scarica | Dispositivo di controllo bridge |
| Relè SR-2701DIN-DT7 | Commutazione cablata per carichi standard | Quattro uscite a relè normalmente aperte per carichi non dimmerabili; montaggio su guida con alimentazione a 100–240VAC | Dispositivo di controllo bridge |
| Sensore PIR SR-DA9032A | Ingresso cablato per presenza e luce diurna | Rilevamento di presenza integrato nell'apparecchio e misurazione della luce diurna 0–1000 lux per foro pretranciato da 1/2 pollice sull'apparecchio | Dispositivo di controllo bridge |
I codici modello sopra indicati seguono la scheda tecnica specifica per garantire la tracciabilità e compaiono una sola volta in questa pagina; tutti i componenti per hub, gateway, pannelli, interruttori, tende, sensori e relè sono dispositivi di controllo bridge Sunricher, mentre il testo principale adotta denominazioni generiche. La copertura delle tipologie di dispositivo include le funzionalità colore DT6, DT7 e DT8, oltre ai dispositivi di ingresso secondo la libreria di specifiche della DALI Alliance. Di seguito sono riportati i corpi Teclux abbinati ai rispettivi driver di bus: corpo e ottiche conformi alla scheda tecnica di serie.
| Corpo Teclux (serie) | Zona | Applicazione illuminotecnica | Compatibilità bus |
|---|---|---|---|
| Corpi per campane LED lineari serie FORT | Corsie di magazzino e stoccaggio intensivo | Illuminazione generale ad alta emissione sopra le scaffalature ai livelli mantenuti definiti in fase di messa in servizio | Mantenimento del proprio driver di bus cablato, protocollo conforme alla scheda tecnica di serie |
| Corpi lineari serie TRON | Grandi uffici open space | Illuminazione generale continua con corrente selezionabile in base alla lunghezza della linea continua | Mantenimento del proprio driver di bus cablato, corrente conforme alla scheda tecnica di serie |
- Indirizzare prima il bus mantenuto — la scheda indica lo strumento per smartphone dedicato a indirizzamento, messa in servizio e scene; gli apparecchi esistenti mantengono integralmente il proprio cablaggio.
- Associare i dispositivi radio all'hub — interruttore senza batteria, attuatore per tende e sensore 4-in-1 entrano nella rete mesh con i gruppi memorizzati sull'hub.
- Accoppiare il gateway e mappare entrambe le direzioni — inoltrare le scene verso il bus e indirizzare i trigger da pannello e presenza verso tende e routine.
- Esportare sulle piattaforme ed eseguire il walk-test completo — esporre i dispositivi secondari tramite Matter Bridge, quindi verificare per ogni piano i percorsi da pannello a tenda e da sensore a scena.
Comportamento negli edifici a protocollo misto e criteri di scelta
Impostazioni di esempio e confronto tra bridge e soluzioni alternative
Gli edifici con protocolli misti presentano solitamente tre criticità: il bus installato non comunica con tende e sensori aggiunti di recente, rimuovere il bus vanifica un impianto funzionante e ciascuna app di piattaforma visualizza solo metà dell'edificio. Ecco una configurazione di partenza per magazzino e uffici, calibrabile in cantiere dai tecnici di messa in servizio:
- Le corsie mantenute conservano i livelli impostati, le tende seguono la luce diurna — le campane LED rimangono sul bus mentre la posizione delle schermature segue le letture di illuminamento del sensore 4-in-1
- Il pannello cablato richiama le scene radio e viceversa — l'interfaccia a parete a 8 tasti attiva scenari di luce e tende; l'interruttore senza batteria richiama a sua volta le scene del bus
- Le piattaforme rilevano un unico edificio, non due sistemi distinti — sei ecosistemi indirizzano gli apparecchi su bus come dispositivi secondari Matter, con gruppi e automazioni condivisi
I livelli mantenuti rispettano la norma EN 12464-1 per le rispettive aree di compito visivo; i valori indicati rappresentano esempi di messa in servizio, non parametri fissi di firmware. Per una valutazione tecnologica più estesa, consultare la panoramica sull'illuminazione mista cablata e wireless prima di definire l'architettura. Per gli open space privi di bus in cui i controsoffitti non possono essere aperti, l'articolo sul retrofit tunable white senza nuovi cavi illustra la soluzione basata esclusivamente su rete mesh.
| Opzione | Ideale per | Compromesso |
|---|---|---|
| Coppia bridge di questa pagina per bus esistenti | Edifici a tecnologia mista: integrazione di Zigbee e piattaforme di controllo su bus DALI esistenti | Richiede hardware hub e gateway in loco |
| Percorso di retrofit basato esclusivamente su mesh | Piani senza bus e con controsoffitti chiusi | Nessun backup con pannello cablato sul bus |
| Architettura senza master per ambienti di piccole dimensioni | Singoli ambienti con pannello locale e Matter | Nessuna scena per intero piano o gestione centralizzata di schermature solari |
| Configurazioni per corridoi senza gateway | Corridoi con rilevamento presenza e comando manuale prioritario | Logica a zona singola, senza esportazione verso piattaforme esterne |
L'illuminazione generale per magazzino fa riferimento alle campane LED lineari per corsie di magazzino; le file continue per grandi uffici fanno riferimento agli apparecchi lineari a corrente selezionabile per grandi uffici.
FAQ
Risposte rapide sul bridge bidirezionale
Sì, mantenere gli apparecchi installati e il relativo cablaggio è l'obiettivo principale di questo bridge — il gateway bidirezionale converte i segnali tra il bus mantenuto e la nuova rete mesh radio senza sostituire alcuna sezione. In questo modo, pannelli, relè e sensori rimangono cablati, mentre schermature solari, interruttori e ingressi ambientali si integrano via radio senza posare nuovi cavi di controllo.
- Le scene dirette transitano dall'hub al bus; i trigger inversi compiono il percorso opposto.
- Un'unica procedura di messa in servizio gestisce entrambe le famiglie a valle della coppia di gateway.
Sì, l'attivazione bidirezionale distingue questo gateway dai convertitori unidirezionali — la pressione su un pannello cablato a 8 tasti o il segnale di un sensore di presenza cablato possono impostare la posizione delle tende, richiamare scene e attivare routine di automazione sul lato radio, con feedback di stato in tempo reale per allineare costantemente entrambi i sistemi.
- Mappare i tasti del pannello su scenari di luce e schermature, per ambiente o per piano.
- Consentire agli ingressi di presenza e luce naturale di regolare schermature solari e apparecchi.
Sei piattaforme si collegano tramite l'esportazione Matter Bridge dell'hub, con gruppi, scene e automazioni configurati sul lato hub: HomeKit, Alexa, Google Home, Homey, Home Assistant e SmartThings rilevano gli apparecchi sul bus a valle del bridge come dispositivi secondari Matter, consentendo alle app del facility management e dei locatari di condividere un unico elenco dispositivi coerente.
- Verificare la piattaforma preferita con il team di facility management prima di mappare i nomi.
- Mantenere una nomenclatura univoca tra le viste di hub, gateway e piattaforme.
I corpi lineari per campana LED serie FORT coprono le corsie del magazzino e i corpi lineari serie TRON coprono i grandi open space sul bus cablato mantenuto: entrambi rimangono collegati ai rispettivi driver di bus, mentre le schermature wireless e i sensori 4-in-1 si integrano attorno a essi, consentendo di fornire l'intera parte a vista dell'edificio misto direttamente dai nostri cataloghi.
- Verificare la corrispondenza del protocollo del driver di bus con la scheda tecnica di ciascun apparecchio prima dell'ordine.
- Verificare le correnti di esercizio per lunghezza delle file continue TRON-WD in fase di progettazione.
Scegliere l'architettura mesh in assenza di bus cablato e optare per la soluzione senza master quando un singolo locale richiede solo un pannello locale e Matter: per piani aperti che richiedono scene tunable white senza nuovi cablaggi, consultare la sezione retrofit; per singoli ambienti che richiedono la semplicità di pannello e piattaforma combinati, consultare la pagina senza master; la presente soluzione con bridge rimane dedicata agli edifici dotati di bus esistente.
- La presenza di un bus esistente unito a nuove schermature richiede la presente architettura con bridge, non la soluzione mesh.
- I progetti per singoli ambienti gestiti da pannello non richiedono l'hardware di hub e gateway.
