Soluzione retrofit DALI wireless per uffici e punti vendita
Nessun nuovo cavo di controllo — mesh in ingresso, DALI in uscita, tunable white
La rete mesh trasmette i comandi, il sensore invia l'uscita DALI
La nostra soluzione retrofit DALI wireless per uffici aggiorna open space operativi e corsie commerciali a un'illuminazione tunable white dimmerabile senza posare nuovi cavi di controllo. Una rete mesh di controllo illuminazione DALI wireless Casambi trasmette i comandi da app, pulsantiera a parete e sensori; il sensore mesh-to-DALI selezionato li converte su una linea DALI breve collegata a driver DT8 da 40W, ciascuno configurato via NFC a 500–1050mA.
Tre ecosistemi mesh condividono lo stesso schema di cablaggio — Casambi, Silvair o Sunsmart in base alle specifiche di progetto — mentre una variante a doppio driver gestisce piantane con emissione diretta e indiretta indipendente. L'illuminamento mantenuto soddisfa il target di 500lx per uffici open space secondo la norma EN 12464-1, offrendo una procedura di retrofit DALI senza ricablaggio per zone con illuminazione d'accento nei punti vendita (le scene tunable white richiedono un motore tunable dedicato).
I nodi mesh comunicano via radio; una linea sensore invia l'uscita DALI ai driver DT8 — nessun nuovo cavo di controllo.
Come funziona la combinazione
La rete mesh trasmette i comandi, il sensore invia l'uscita DALI, i driver regolano il bianco
Livello comandi mesh
L'app per smartphone, il comando a parete wireless a quattro tasti e i sensori di presenza condividono un'unica rete Bluetooth mesh con firmware Casambi, Silvair o Sunsmart. Raggruppamenti, scene e programmazioni risiedono nella rete mesh; la gestione quotidiana non richiede quindi alcun gateway né server.
Uscita DALI del sensore
Il sensore selezionato si connette alla rete mesh e trasmette comandi DALI standard verso i driver. Le versioni PIR con controllo della luce naturale (da incasso o integrate nell'apparecchio) si selezionano in base alla posizione di montaggio; solo l'unità scelta viene cablata alla linea DALI breve.
Driver DT8 tunable
Ciascun driver DT8 da 40W riceve il segnale DALI dal sensore e alimenta il rispettivo apparecchio su due canali a corrente costante per la dimmerazione e la regolazione della temperatura di colore. La corrente di uscita viene impostata via NFC tra 500 e 1050mA in base ai parametri dell'apparecchio.

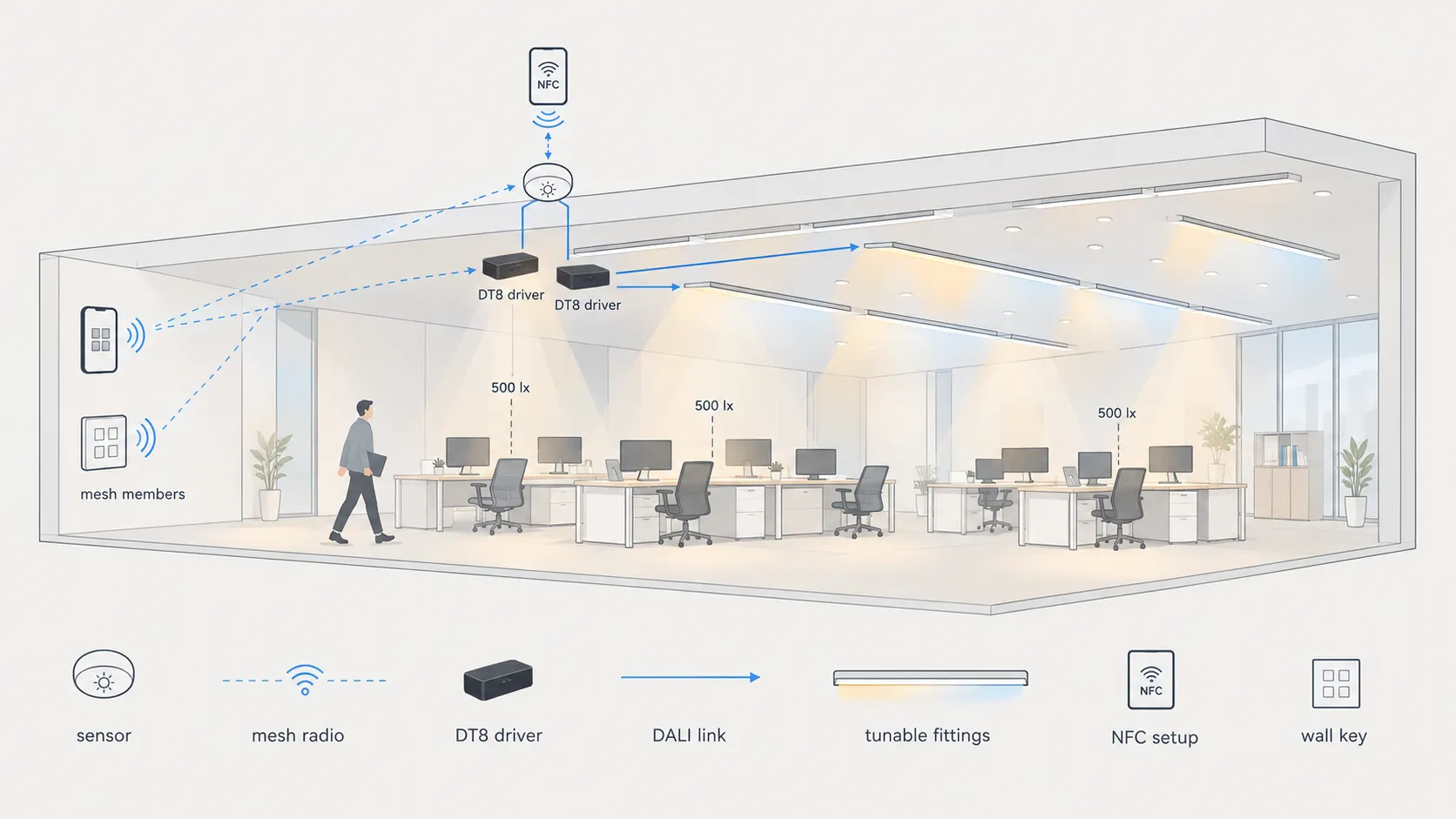

Topologia di sistema
Una rete mesh, un collegamento sensore, una zona a bianco regolabile
I nodi della rete mesh comunicano via radio; solo il breve collegamento tra sensore e driver è cablato in DALI.
Ciascuna zona mantiene il cablaggio di rete esistente. L'app per smartphone, il comando a parete a quattro tasti e i sensori di presenza si integrano in un'unica rete mesh; il singolo sensore designato converte le scene della rete mesh in comandi DALI di dimmerazione e temperatura di colore per i propri driver. Apparecchi, sensori e comandi rimangono accessibili per riconfigurare i gruppi senza intervenire sul controsoffitto.
La nostra fornitura comprende la parte visibile: faretti a binario, file di apparecchi lineari e downlight sottostanti. I componenti di controllo adottano protocolli standard aperti mesh-DALI; in questo modo sensori, comandi e driver di ricambio sono reperibili liberamente sul mercato senza vincoli verso un unico produttore di apparecchi.
Scena: open space. Le postazioni mantengono 500lx con dimmerazione legata alla luce naturale, mentre la rete mesh consente di riconfigurare ogni zona in qualsiasi momento.

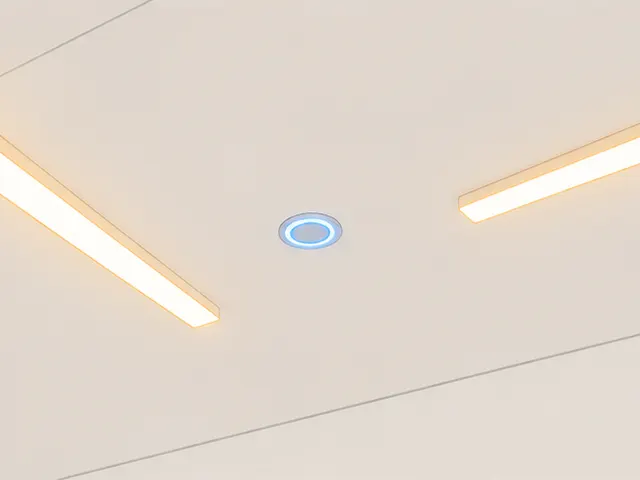

Installazione: a incasso o integrata. Selezionare la versione del sensore a incasso o integrata nell'apparecchio in base alle caratteristiche del soffitto: un sensore per ciascun collegamento DALI.
Configurazione: corrente via NFC. Con un semplice tocco da smartphone si imposta la corrente di ciascun driver DT8 da 40W tra 500 e 1050mA prima dell'installazione.
Variante: piantana. Un singolo sensore alimenta due driver DT8, consentendo la dimmerazione e la regolazione indipendente per l'emissione diretta e indiretta.
Composizione di una singola zona
Un collegamento sensore e dispositivi di controllo con standard aperti
| Parte | Ruolo in questa soluzione | Caratteristiche principali | Fornito da |
|---|---|---|---|
| Sensore mesh-DALI, a scelta tra due formati | Nodo mesh e sorgente DALI | Rilevamento PIR e luce naturale; versione a incasso o integrata nell'apparecchio in base all'installazione; si connette alla rete mesh e trasmette comandi DALI ai propri driver | Dispositivi di controllo mesh |
| Comando a parete wireless a quattro tasti | Comando manuale per il personale | Quattro tasti per accensione, spegnimento, dimmerazione e scene; messa in servizio tramite app nella medesima rete mesh | Dispositivi di controllo mesh |
| Driver tunable white DT8 da 40W | Alimentazione a corrente costante a due canali | Temperatura di colore regolabile a doppio canale; impostazione della corrente di uscita tramite NFC da 500 a 1050mA; tipo DALI-2 D4i | Dispositivi di controllo mesh |
| App per smartphone per la messa in servizio | Raggruppamenti e scene | Associare pulsanti e sensori, programmare la corrente del driver tramite NFC e memorizzare le scene; il funzionamento quotidiano non richiede l'app. | Ecosistema mesh |
I codici di sensori e pulsanti dipendono dall'ecosistema mesh selezionato per il progetto (Casambi, Silvair o Sunsmart), mentre la classe del driver DT8 da 40W rimane invariata per tutte e tre le opzioni. I due sensori sono alternativi: collegare solo il modello prescelto alla linea DALI corta. I corpi Teclux riportati di seguito servono solo come riferimento per le scene: corpo, fascio e foro di incasso sono indicati nella scheda tecnica della serie; motore LED e driver variano in base alla configurazione di controllo, verificare la scheda delle varianti prima dell'ordine.
| Corpo Teclux (serie) | Zona | Applicazione illuminotecnica | Driver compatibile |
|---|---|---|---|
| Corpi per faretto a binario serie VUE | Corsie dei punti vendita e pareti per ortofrutta | Fasci per illuminazione d'accento orientabili, angolo del fascio e ottiche secondo la scheda tecnica di serie | Project engine e driver DT8 per linea, verificare la scheda delle varianti |
| Corpi lineari serie TRON | Uffici open space | Illuminazione generale continua con valore target mantenuto di 500lx | Project engine e driver DT8 per linea, verificare la scheda delle varianti |
| Corpi per downlight serie DL01 | Uffici e zone di transito | Illuminazione generale antiabbagliamento con risposta alla luce naturale | Project engine e driver DT8 per linea, verificare la scheda delle varianti |
- Associare prima la rete mesh — app, comando a parete e sensori entrano nella rete mesh selezionata tra Casambi, Silvair o Sunsmart.
- Installare il tipo di sensore prescelto — da incasso o integrato nell'apparecchio; cablare unicamente questo al breve collegamento DALI.
- Configurare ogni driver tramite NFC — impostare la corrente di uscita tra 500 e 1050mA secondo la scheda tecnica del progetto prima dell'accensione.
- Raggruppare e salvare le scene — definire scene diurne, serali e per le pulizie per ogni zona; eseguire il walk-test per la presenza e la risposta alla luce naturale.
Comportamento per uffici e quando sceglierlo
Impostazioni di esempio e opzioni di ecosistema
I progetti di retrofit negli uffici affrontano solitamente le stesse tre criticità: il passaggio dei bus di controllo attraverso controsoffitti occupati costa più degli apparecchi stessi, la temperatura di colore fissa riduce il comfort visivo serale e gli ecosistemi proprietari vincolano le future ristrutturazioni. Una configurazione di partenza per open space che i tecnici di messa in servizio possono regolare in loco:
- 500 lux in presenza con regolazione della luce naturale — illuminamento medio mantenuto sul compito visivo secondo EN 12464-1, dimmerato in prossimità delle finestre
- 4000K diurni con passaggio a toni più caldi per le scene di pulizia serali — scene tunable white salvate per zona, non vincolate a firmware statico
- Attenuazione in assenza di presenza, comando manuale prioritario a parete — i sensori riducono il consumo energetico negli spazi vuoti, lasciando il controllo manuale al personale
L'obiettivo di 500 lux in presenza è conforme alla norma EN 12464-1 per uffici open space; i valori indicati rappresentano esempi di messa in servizio e non vincoli di firmware fisso. Casambi illustra la medesima logica senza posa di nuovi cavi per impianti DALI esistenti nel suo whitepaper su retrofit e riqualificazione. Per una panoramica tecnologica più ampia, consultare la guida all'illuminazione smart per progetti di retrofit e DALI prima di definire l'ecosistema.
| Opzione | Ideale per | Compromesso |
|---|---|---|
| Questa pagina con mesh Casambi | Team che già utilizzano l'app Casambi | La più ampia gamma di comandi compatibili di terze parti |
| Questa pagina con mesh Silvair | Specifiche aperte Bluetooth mesh | Procedura di messa in servizio con sensori Silvair |
| Questa pagina con mesh Sunsmart | Gamma di prodotti pianificata con Sunsmart | Flusso di messa in servizio dei sensori Sunsmart |
| Bridge gateway per edifici a uso promiscuo | Mantenimento dei bus DALI esistenti oltre alle piattaforme Zigbee e Matter | Richiede un hub bridge in loco |
| Architettura senza master per ambienti di piccole dimensioni | Abitazioni e camere d'albergo con pannelli locali | Nessuna scena per intero piano |
I faretti per l'illuminazione d'accento nei punti vendita rimandano ai faretti a binario ad alto CRI per banchi ortofrutta; l'illuminazione generale per uffici open space rimanda alle file continue di apparecchi lineari per open space; la dimmerazione multi-ambiente basata su smartphone rimanda alla dimmerazione Bluetooth mesh per grandi punti vendita.
Variante lampada da terra: uplight e downlight indipendenti
Un sensore, due driver DT8, indirizzi separati
Le lampade da terra per aree riunioni richiedono due atmosfere contemporaneamente: una luce indiretta diffusa verso l'alto per l'ambiente e una luce funzionale mirata verso il basso per il tavolo. Questa variante mantiene lo stesso principio di conversione da mesh a DALI, ma collega la linea DALI di un singolo sensore a due driver DT8 anziché uno, ciascuno con il proprio indirizzo DALI e gruppo dedicato.
La pulsantiera a parete gestisce quindi le emissioni uplight e downlight come gruppi indipendenti: accensione separata, dimmerazione separata e temperatura di colore separata, con lo stato mesh sempre sincronizzato tra app e pulsantiera. Il rilevamento di presenza e il controllo della luce naturale dello stesso sensore regolano comunque entrambi i canali.
| Canale | Driver | Controllo indipendente |
|---|---|---|
| Uplight indiretto | Driver DT8 da 40W, indirizzo dedicato | Accensione, dimmerazione e regolazione CCT separate rispetto al downlight |
| Downlight diretto | Driver DT8 da 40W, indirizzo dedicato | Scene operative senza illuminare il soffitto |
Entrambi i driver condividono l'intervallo di corrente NFC di 500–1050mA; verificare ciascun canale rispetto ai dati della testa dell'apparecchio prima dell'ordine.
FAQ
Risposte rapide sul retrofit wireless DALI
Scegliere in base all'ecosistema preferito poiché cablaggio e driver restano identici: il sensore e il comando a parete variano con la rete mesh, mentre la classe di driver DT8 da 40W e l'impostazione di corrente NFC rimangono invariate per tutte e tre le opzioni.
- Verificare prima dell'ordine quale app di messa in servizio utilizzi già il team di facility management.
- Mantenere un unico ecosistema per piano, garantendo l'intercambiabilità di comandi e scene.
Non serve posare alcun nuovo bus di controllo nei controsoffitti occupati: i comandi transitano via mesh wireless e solo un breve collegamento DALI locale connette il sensore prescelto ai rispettivi driver in ciascuna zona.
- Il cablaggio di alimentazione di rete agli apparecchi rimane esattamente quello esistente.
- Le riconfigurazioni future avvengono via software senza accedere al soffitto.
Un tocco NFC da smartphone programma la corrente di uscita prima o durante il montaggio: ciascun driver DT8 da 40W accetta da 500 a 1050mA in base ai dati dell'apparecchio, senza richiedere host, gateway o software di illuminazione.
- Configurare la corrente programmata in base alla scheda tecnica della testa, del modulo continuo o del downlight collegato.
- Riprogrammare via NFC in caso di sostituzione dell'apparecchio, evitando di cambiare il driver.
Sì, utilizzando la variante a doppio driver per lampade da terra: un sensore mesh gestisce due driver DT8 su indirizzi DALI separati; l'emissione indiretta verso l'alto e l'illuminazione operativa diretta verso il basso si accendono, regolano e dimmerano in modo del tutto indipendente.
- Raggruppare l'emissione superiore e inferiore separatamente sul comando a parete per l'uso quotidiano.
- Entrambi i canali mantengono la risposta a presenza e controllo della luce naturale dallo stesso sensore.
I corpi delle serie VUE, TRON e DL01 coprono le zone indicate — l'illuminazione d'accento per i punti vendita, gli uffici open space e le aree di transito impiegano ciascuno il corpo con scheda tecnica dedicata alla rispettiva zona; le scene tunable white richiedono un motore tunable di progetto, verificare la scheda delle varianti prima dell'ordine.
- Le zone dei punti vendita con illuminazione d'accento impiegano corpi per binario con fasci orientabili; le teste integrate BLE rimangono nella pagina Bluetooth mesh, non qui.
- Gli uffici open space impiegano corpi lineari e corpi downlight per raggiungere un illuminamento mantenuto di 500lx.
