FARETTO SCATOLATO A PLAFONE · SERIE QUAD-S
Famiglia multi-testa fissa QUAD-S per esposizioni retail
7-72W · 840-8640lm · fasci diretti verso il basso fissi per negozi, boutique e corridoi.
Home / Prodotti / Downlight LED / QUAD-S
QUAD-S scatolato quadrato a quattro teste in finitura bianca — quattro fasci diretti verso il basso fissi con sorgente COB da un'unica piastra a plafone, famiglia LC-SD03.
Faretto scatolato a plafone QUAD-S
Serie QUAD-S · 7-72W · 120lm/W · Ra90 · 15/24/38/55° fissi
QUAD-S è un faretto scatolato a plafone quadrato a LED per esposizioni retail da 7W a 72W (da 840lm a 8640lm) con efficienza luminosa di 120lm/W, dotato di sorgente COB e lente da 35mm con fasci fissi da 15/24/38/55° e CRI Ra90 — una famiglia scatolata che si installa direttamente su cemento senza foro di incasso.
Questo faretto scatolato fisso proietta da uno a quattro fasci diretti verso il basso da un'unica piastra a plafone su banchi, corsie e corridoi in cui il puntamento non varia mai. Funge da livello di illuminazione d'accento fisso in una soluzione di illuminazione per il retail con faretti a binario e apparecchi lineari, mentre il downlight cilindrico a testa singola CUBE-D rappresenta l'alternativa a sezione circolare.
- 1-4 teste fisse, 7-72W totali, 840-8640lm a 120lm/W
- Lente COB da 35mm, fasci da 15°/24°/38°/55° a Ra90
- Fasci diretti verso il basso, puntamento impostato una sola volta senza derive
- Corpi quadrati/rettangolari, nessun foro di incasso, 8 finiture del riflettore
Scopri la famiglia di faretti scatolati QUAD-S
Faretto scatolato fisso da 120lm/W per fasci retail diretti verso il basso
Il faretto scatolato a plafone quadrato a LED per esposizioni retail abbina una piattaforma fissa COB a una lente da 35mm e a otto finiture del riflettore. Da una a quattro teste fisse a emissione diretta verso il basso condividono un'unica piastra di montaggio, così i negozi illuminano banchi e corridoi senza forare il soffitto.

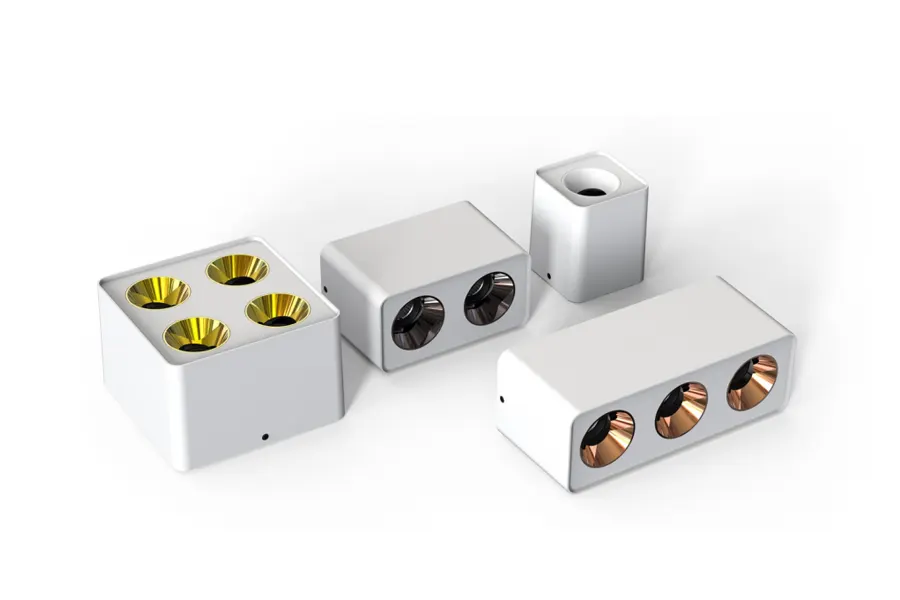

Un'unica piastra, da uno a quattro fasci diretti verso il basso
Configura il numero di teste senza aggiungere punti di fissaggio a soffitto
I moduli singoli, doppi, tripli e quadrupli condividono un'unica piastra di montaggio e un solo punto di cablaggio. La versione quadrata da 105mm valorizza espositori promozionali o banconi a isola, le barre da 200-295mm illuminano corsie tra scaffali e lunghi tavoli bar, mentre il modulo quadruplo da 200x200mm serve hall e tavoli riunione: ogni testa proietta il proprio cono di luce perpendicolare verso il basso.
- Singolo L105xW105mm: un punto luce per banconi a isola, espositori promozionali e mobili d'ingresso

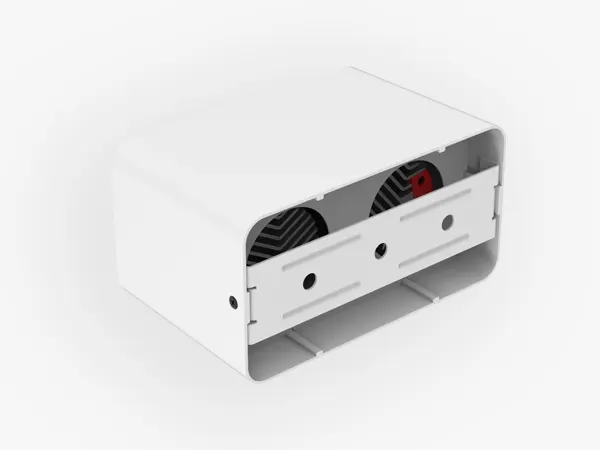

- Doppio L200 / triplo L295mm: emissione lineare lungo corsie di scaffalature, corridoi e lunghi tavoli bar
- Quadruplo L200xW200mm: quattro fasci di luce per hall, tavoli riunione e zone commerciali a pianta quadrata
- Piastra unica: riduzione dei fissaggi a soffitto e minor numero di calate cavi per zona

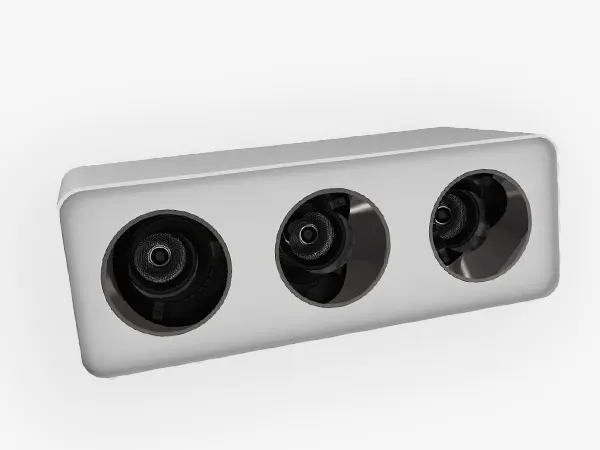

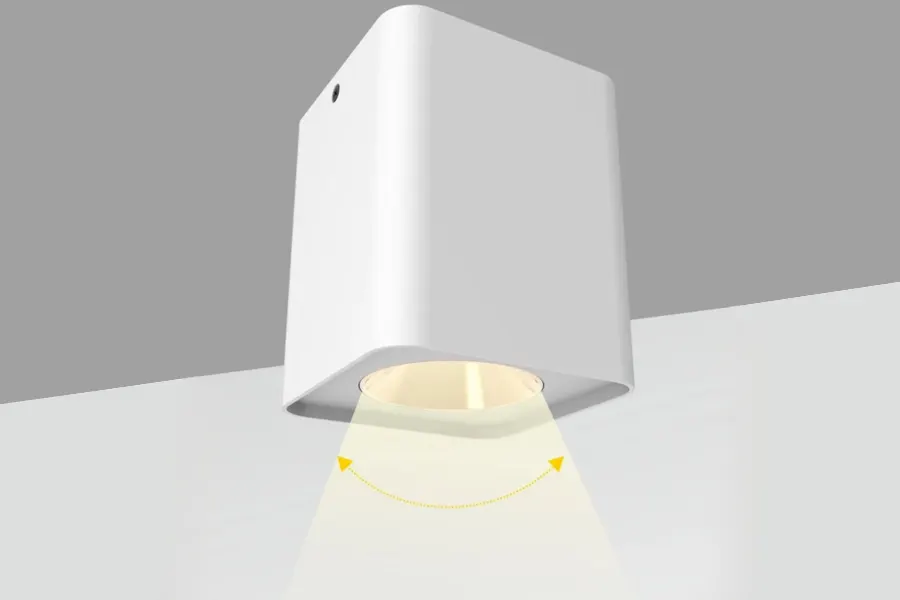

Ottica COB fissa, da fascio stretto a largo
Lente da 35mm con quattro angoli del fascio fissi
La lente per COB da 35mm con angoli del fascio fissi da 15/24/38/55° si combina con CRI Ra90 a 120lm/W: i fasci stretti fanno risaltare banconi ed espositori, i fasci larghi illuminano le corsie. Le teste fisse non si spostano mai, garantendo allineamenti perfetti stagione dopo stagione.
- Fasci da 15°/24°: coni di luce concentrati per banchi gioielleria, teche espositive ed elementi di particolare pregio
- Fasci da 38°/55°: coni di luce ampi per corsie, corridoi e hall
- Ra90 a 120lm/W: resa cromatica fedele su tessuti e tonalità dell'incarnato con consumi ridotti
- Puntamento fisso: impostazione definitiva, privo di snodi che rischiano di allentarsi o perdere l'orientamento durante la pulizia
Montaggio senza foro di incasso, otto finiture riflettore
Un'unica famiglia dai banconi ai corridoi
La base scatolata si avvita direttamente su calcestruzzo o cartongesso finito senza alcun foro di incasso, mentre i riflettori nei colori bianco, argento, nero, argento lucido, nero opaco, nero canna di fucile, oro champagne e oro rosa coprono l'intera gamma da 1 a 4 teste: un'estetica quadrata coerente dai banchi delle boutique ai corridoi degli hotel.
- 7-72W a 120lm/W: 840-8640lm in base a numero di teste e configurazione di potenza
- Piastra di montaggio: installazione a plafone con staffa, manutenzione della sorgente dal basso
- 220-240VAC, IP20 per interni: di serie non dimmerabile, TRIAC/0-10V/DALI opzionali
- Otto finiture riflettore: confermare la finitura in fase di richiesta preventivo, un solo colore per ordine
Perché scegliere QUAD-S per l'esposizione retail
Fasci fissi zenitali dove i soffitti non consentono fori
Fasci fissi per zone con layout permanente
Banchi, corsie e corridoi mantengono la stessa disposizione per anni: richiedono fasci zenitali uniformi, senza necessità di riorientamento. QUAD-S risponde con una configurazione da una a quattro teste fisse su piastra unica: le aperture strette da 15/24° valorizzano i banchi a isola, mentre i fasci larghi da 38/55° illuminano i passaggi pedonali, il tutto con 120lm/W e CRI Ra90. Progettate il soffitto come parte di una gamma completa di downlight a plafone e da incasso, in cui QUAD-S gestisce le aree con layout fisso.
Corpo fisso versus teste orientabili: la scelta dipende dalla mobilità degli allestimenti. Per banchi e corridoi con layout permanente, optate per QUAD-S con la sua struttura multi-fascio su piastra unica. Se l'allestimento cambia ogni settimana e richiede un riorientamento continuo, consultate invece il downlight a plafone orientabile IRIS-S con inclinazione a 0-90° e rotazione a 355°. Dove il soffitto consente forature e il progetto richiede sorgenti a scomparsa, il downlight a griglia da incasso IRIS-G fornisce la medesima illuminazione d'accento multi-testa a filo soffitto.
| Modello | Montaggio | Regolazione | Ideale per |
|---|---|---|---|
| QUAD-S SD03 | Box a plafone, senza foro di incasso | Fisso 15°/24°/38°/55° | Banchi con layout fisso, corsie, corridoi |
| CUBE-D SD02 | Cilindro a plafone, senza foro di incasso | Fisso 24°/45° | Singola illuminazione d'accento circolare |
| IRIS-S SL | A plafone, senza foro di incasso | Inclinazione 0-90° + rotazione 355° | Display rotanti, illuminazione d'accento orientabile |
Da sapere prima dell'ordine: le teste di QUAD-S puntano perpendicolarmente verso il basso e non sono inclinabili; per l'illuminazione uniforme di quadri a parete o per seguire display riposizionati, impiegate invece l'orientabile IRIS-S o il modello a griglia IRIS-G. Il corpo sporge di 130mm dal soffitto, pertanto i locali con altezza inferiore a circa 2,6 metri e i soffitti continui appena rifiniti risultano visivamente più puliti con apparecchi da incasso. Utilizzate il corpo illuminante come livello di illuminazione d'accento sopra banchi e corsie piuttosto che come unica sorgente, e limitatene l'uso ad ambienti interni asciutti con superficie di montaggio piana (IP20).
Scheda tecnica
Selezionare un corpo per visualizzare le specifiche complete
| LC-SD03 a testa singola 7/10/18W | |
|---|---|
| Modello | LC-SD03-7W / LC-SD03-10W / LC-SD03-18W |
| Potenza | 7W / 10W / 18W ±5% |
| Flusso luminoso | 840 / 1200 / 2160lm a 120lm/W |
| Teste | Testa singola fissa |
| Dimensioni (L x P x H) | L105×W105×H130mm |
| Montaggio | Montaggio a plafone con staffa, senza foro di incasso |
| Sorgente luminosa | Lente COB 35mm, 15°/24°/38°/55° |
| CRI / CCT | Ra90; 3000K / 4000K / 6000K |
| Tensione | 220-240VAC 50/60Hz |
| Dimmerazione | Non dimmerabile di serie; TRIAC / 0-10V / DALI opzionali |
| Finiture del riflettore | Bianco / Argento / Nero / Argento lucido / Nero opaco / Canna di fucile / Oro champagne / Oro rosa |
| Grado di protezione IP | IP20 per interni |
| LC-SD03 a doppia testa 14/20/36W | |
|---|---|
| Modello | LC-SD03-14W / LC-SD03-20W / LC-SD03-36W |
| Potenza | 14W (7W x 2) / 20W (10W x 2) / 36W (18W x 2) ±5% |
| Flusso luminoso | 1680 / 2400 / 4320lm a 120lm/W |
| Teste | Due teste fisse |
| Dimensioni (L x P x H) | L200×W105×H130mm |
| Montaggio | Montaggio a plafone con staffa, senza foro di incasso |
| Sorgente luminosa | Lente COB 35mm, 15°/24°/38°/55° |
| CRI / CCT | Ra90; 3000K / 4000K / 6000K |
| Tensione | 220-240VAC 50/60Hz |
| Dimmerazione | Non dimmerabile di serie; TRIAC / 0-10V / DALI opzionali |
| Finiture del riflettore | Bianco / Argento / Nero / Argento lucido / Nero opaco / Canna di fucile / Oro champagne / Oro rosa |
| Grado di protezione IP | IP20 per interni |
| LC-SD03 a tripla testa 21/30/54W | |
|---|---|
| Modello | LC-SD03-21W / LC-SD03-30W / LC-SD03-54W |
| Potenza | 21W (7W x 3) / 30W (10W x 3) / 54W (18W x 3) ±5% |
| Flusso luminoso | 2520 / 3600 / 6480lm a 120lm/W |
| Teste | Tre teste fisse |
| Dimensioni (L x P x H) | L295×W105×H130mm |
| Montaggio | Montaggio a plafone con staffa, senza foro di incasso |
| Sorgente luminosa | Lente COB 35mm, 15°/24°/38°/55° |
| CRI / CCT | Ra90; 3000K / 4000K / 6000K |
| Tensione | 220-240VAC 50/60Hz |
| Dimmerazione | Non dimmerabile di serie; TRIAC / 0-10V / DALI opzionali |
| Finiture del riflettore | Bianco / Argento / Nero / Argento lucido / Nero opaco / Canna di fucile / Oro champagne / Oro rosa |
| Grado di protezione IP | IP20 per interni |
| LC-SD03 a quattro teste 28/40/72W | |
|---|---|
| Modello | LC-SD03-28W / LC-SD03-40W / LC-SD03-72W |
| Potenza | 28W (7W x 4) / 40W (10W x 4) / 72W (18W x 4) ±5% |
| Flusso luminoso | 3360 / 4800 / 8640lm a 120lm/W |
| Teste | Quattro teste fisse |
| Dimensioni (L x P x H) | L200×W200×H130mm |
| Montaggio | Montaggio a plafone con staffa, senza foro di incasso |
| Sorgente luminosa | Lente COB 35mm, 15°/24°/38°/55° |
| CRI / CCT | Ra90; 3000K / 4000K / 6000K |
| Tensione | 220-240VAC 50/60Hz |
| Dimmerazione | Non dimmerabile di serie; TRIAC / 0-10V / DALI opzionali |
| Finiture del riflettore | Bianco / Argento / Nero / Argento lucido / Nero opaco / Canna di fucile / Oro champagne / Oro rosa |
| Grado di protezione IP | IP20 per interni |

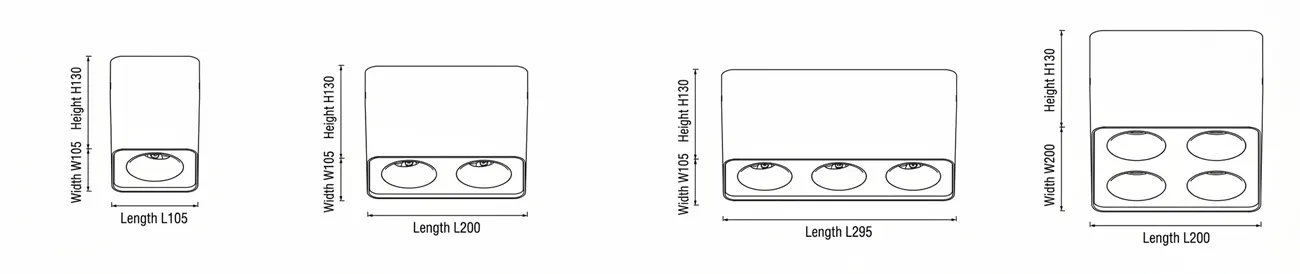

Varianti della serie
Quattro formati, un unico codice d'ordine — seleziona le teste in base alle dimensioni della zona

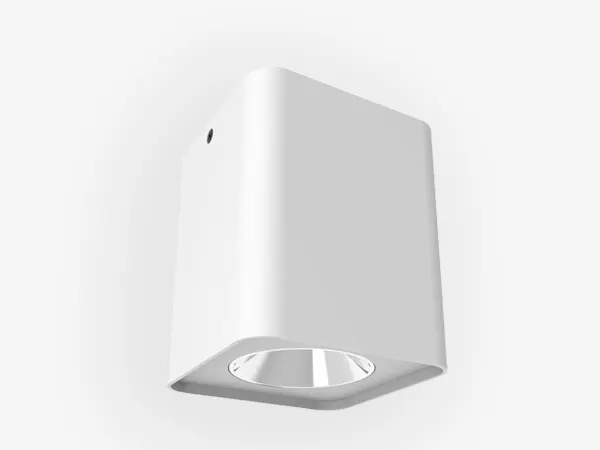

Testa singola — LC-SD03-7/10/18W
Dimensioni scatola
L105 x W105 x H130mm
Potenza e flusso
840 / 1200 / 2160lm
Ideale per
Banchi a isola e nicchie

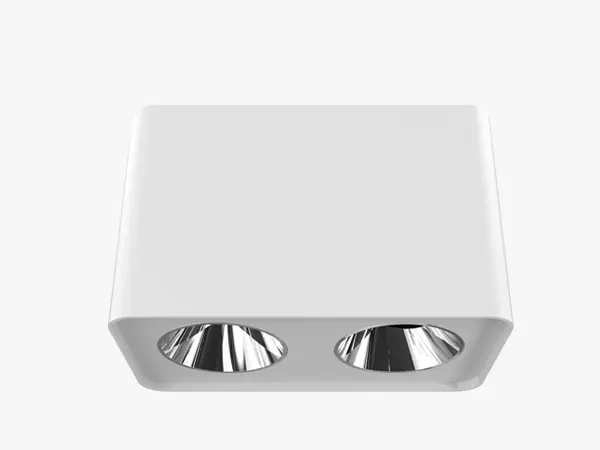

Testa doppia — LC-SD03-14/20/36W
Dimensioni scatola
L200 x W105 x H130mm
Potenza e flusso
1680 / 2400 / 4320lm
Ideale per
Corridoi e corsie brevi

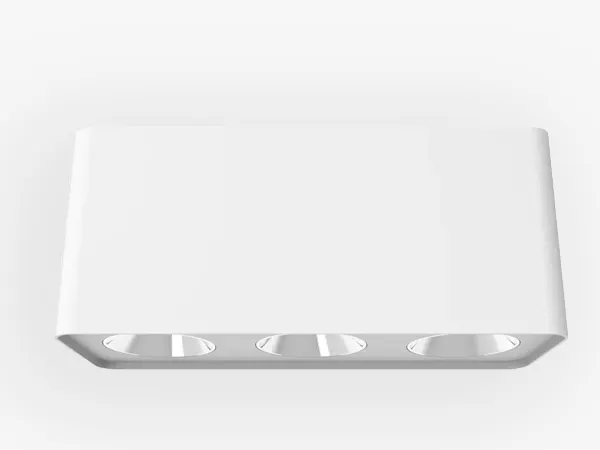

Testa tripla — LC-SD03-21/30/54W
Dimensioni scatola
L295 x W105 x H130mm
Potenza e flusso
2520 / 3600 / 6480lm
Ideale per
Corsie con scaffalature e pareti lunghe

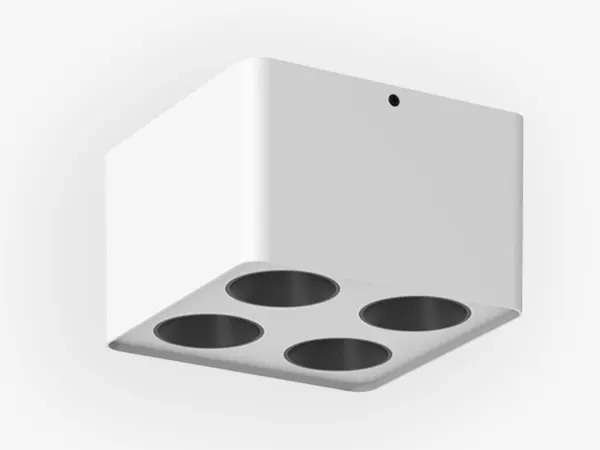

Testa quadrupla — LC-SD03-28/40/72W
Dimensioni scatola
L200 x W200 x H130mm
Potenza e flusso
3360 / 4800 / 8640lm
Ideale per
Atri e zone vendita quadrate
Calcolatore di illuminazione
Calcola quante teste QUAD-S occorrono per il tuo spazio — stima semplificata senza file IES
FAQ
Risposte rapide sulla gamma box QUAD-S
Adatta il corpo lampada alla zona: una piastra per ogni zona semplifica il cablaggio.
- Modulo singolo L105mm per banconi a isola e nicchie espositive.
- Barre doppie L200 o triple L295mm per corridoi e corsie tra gli scaffali.
- Modulo quadruplo 200x200mm per atri e aree commerciali a pianta quadrata.
Tutte e quattro le varianti condividono il design frontale quadrato tratto da indice della gamma downlight LED, garantendo un'estetica uniforme su piani misti.
Scegli l'angolo del fascio in base alle dimensioni del target: tutte e quattro le ottiche sono disponibili per ogni numero di moduli.
- 15° per vetrine di gioielleria e articoli in evidenza di piccole dimensioni.
- 24° per manichini e banconi standard.
- 38°/55° per corsie, corridoi e illuminazione diffusa generale.
Le ottiche fisse mantengono il puntamento nel tempo; per questo QUAD-S è ideale per file continue preimpostate, dove i corpi orientabili creerebbero solo complicazioni.

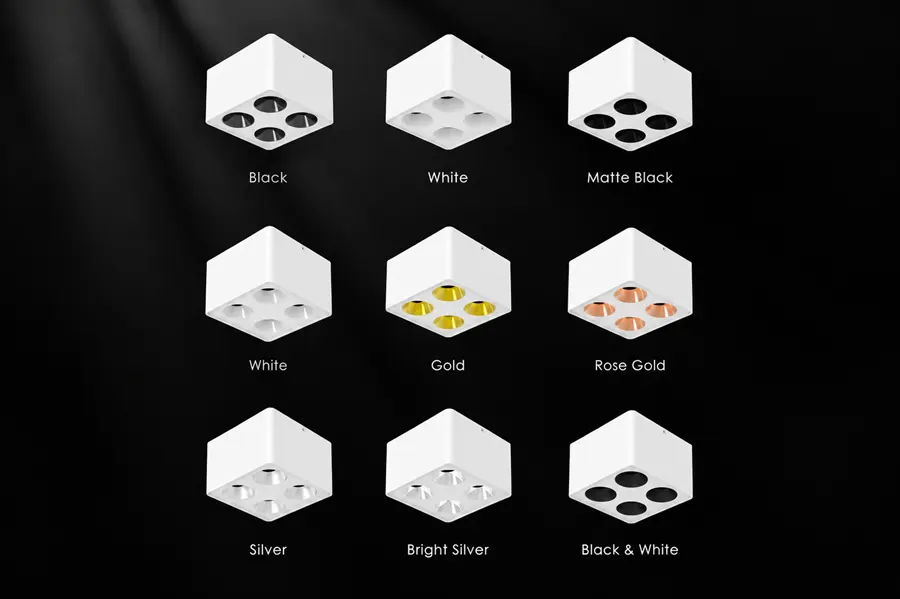

Abbina il riflettore al soffitto e alle finiture circostanti: un unico colore per ordine.
- Bianco, argento e argento lucido per soffitti lineari e metallici.
- Nero, nero opaco e nero canna di fucile per legno scuro e soffitti scuri.
- Oro champagne e oro rosa per dettagli in ottone di boutique esclusive.
Conferma la finitura nella richiesta: la fabbrica fornirà lo stesso colore su tutte le configurazioni di moduli.
Scegli la tonalità di bianco in base alla merce esposta: tutte e tre le opzioni mantengono una resa CRI Ra90.
- 3000K bianco caldo per boutique e atmosfere intime nei camerini.
- 4000K bianco neutro per aree vendita e gallerie.
- 6000K bianco freddo per ampie gallerie commerciali.
I piani a destinazione mista mantengono un design coerente del corpo lampada, mentre ciascuna zona adotta la propria tonalità di bianco a 120lm/W.
Sì: la base della cassa si fissa direttamente su solai pieni.
- Piastra di montaggio con staffa, senza necessità di aprire o ripristinare fori.
- Sostituzione e manutenzione dal basso mantenendo la cassa in posizione.
- 220-240VAC, IP20 per interni, ideale per negozi e corridoi.
Dove si adatta meglio una forma cilindrica singola, il downlight cilindrico CUBE-D si installa con la stessa modalità senza foro di incasso.
Scegliere la cassa fissa per zone statiche, la griglia orientabile per layout espositivi variabili.
- QUAD-S è la scelta ideale per banchi e corsie fissi che richiedono un'emissione uniforme e costante.
- IRIS-G risulta ottimale quando gli allestimenti cambiano di frequente e i corpi illuminanti devono essere riorientati.
- Entrambi condividono una resa cromatica Ra90 e un'illuminazione d'accento multi-ottica basata sul medesimo concetto di downlight.
La maggior parte dei corridoi e dei banchi a isola necessita unicamente dell'emissione zenitale diretta; valutare il downlight a griglia IRIS-G solo se il progetto richiede il riorientamento del fascio.
Valutare questi quattro vincoli operativi per garantire le massime prestazioni del prodotto.
- Puntamento fisso verso il basso: non adatto per opere a parete; gli espositori riconfigurabili di frequente richiedono la versione orientabile IRIS-S o a griglia IRIS-G.
- Richiede altezze adeguate e superfici planari: ambienti con altezza inferiore a circa 2,6 metri risultano visivamente compressi e l'installazione richiede un solaio perfettamente livellato.
- Livello di illuminazione d'accento, non unica sorgente luminosa: i fasci stretti lasciano bordi in ombra, pertanto si consiglia di abbinarlo a una luce diffusa per ottenere ambienti uniformi.
- Solo per interni asciutti: il grado IP20 ne limita l'uso a negozi, ristoranti e uffici, escludendo aree umide o applicazioni per esterno.
Scegli QUAD-S per zone definite con adeguato spazio di installazione a soffitto: mantiene questi fasci stabili per anni.
