ZASILACZ DO WYSOKICH TEMPERATUR OTOCZENIA · SERIA FORT-A-HT
Wysokotemperaturowa liniowa oprawa high bay FORT-A
80W-200W · 100 000 godzin żywotności przy 60°C · ściemnianie D4i — pełny strumień świetlny tam, gdzie standardowe oprawy obniżają moc.
Strona główna / Produkty / FORT-A / Wysoka temperatura
Wysokotemperaturowa liniowa oprawa high bay FORT-A-HT — ten sam korpus z ekstrudowanego profilu co FORT-A, zasilacz przystosowany do temperatury otoczenia powyżej 60°C.
Wysokotemperaturowa liniowa oprawa high bay LED FORT-A-HT
Seria FORT-A · zasilacz wysokotemperaturowy · 80W-200W · DALI-2 D4i · IP65/IK08
FORT-A-HT to wysokotemperaturowa liniowa oprawa high bay LED 80-200W do odlewni. Łączy sprawdzoną obudowę z tłoczonego profilu FORT-A z zasilaczem przemysłowym Tridonic INDUSTRY do wysokich temperatur otoczenia od -40 do +80°C. Zapewnia znamionową żywotność do 100 000 godzin przy 60°C, podczas gdy standardowe zasilacze ulegają degradacji w ciągu dwóch sezonów letnich.
Obejmuje zakres mocy od 80W do 200W (od 13 000lm do 34 000lm) przy skuteczności świetlnej do 170lm/W. Zastosowano hartowane szkło oraz układ optyczny do alejek o kącie rozsyłu światła 50 na 100 stopni, ze ściemnianiem w zakresie od 1 do 100% przez DALI-2 z danymi energetycznymi D4i — dzięki temu ciągi komunikacyjne przy piecach zachowują pełną moc świetlną podczas najgorętszej zmiany.
- Wysokotemperaturowy zasilacz INDUSTRY, temperatura otoczenia od -40 do +80 stopni
- Żywotność do 100 000 godzin przy 60°C, dane DALI-2 oraz D4i
- Obudowy 80-200W, 170lm/W, szkło hartowane, optyka o kącie rozsyłu światła 50x100°
- Ekstrudowane aluminium IP65/IK08 odporne na pył, olej i rozpuszczalniki
Karta katalogowa
Wersja wysokotemperaturowa w sprawdzonych obudowach FORT-A
| FORT-A-HT | |
|---|---|
| Model | FORT-A-HT (obudowy 80W / 100W / 150W / 200W) |

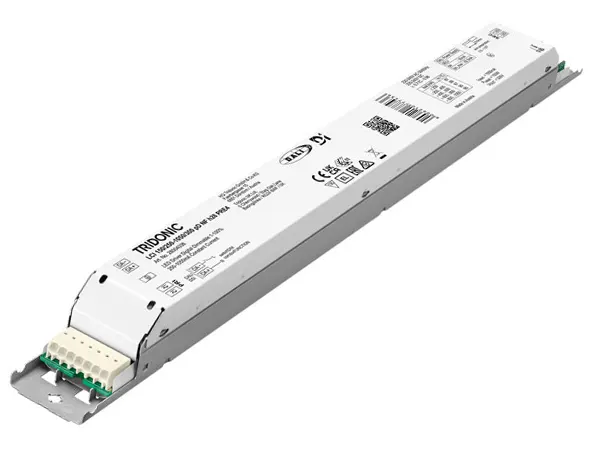

| Zasilacz wysokotemperaturowy | Platforma Tridonic LCI INDUSTRY, 250-1050mA do 150W na jednostkę (weryfikacja 28004038); wersje 200W wykorzystują dwa zasilacze 100W na tej samej platformie |
| Zakres temperatur otoczenia | Temperatura robocza od -40 do +80°C; dobór oprawy dla temperatury przy oprawie 60°C |
| Żywotność znamionowa | Do 100 000 godzin przy 60°C, zasilacz klasy 8-letniej |
| Ściemnianie | DALI-2, 1-100%, dane energetyczne i diagnostyka D4i, konfiguracja NFC |
| Ochrona przeciwprzepięciowa | Wbudowane zabezpieczenie 4kV; zewnętrzny SPD do klasy 10kV na rozdzielnicach piecowych |
| Układ optyczny / obudowa | Szkło hartowane i soczewka 50x100°, ekstrudowane aluminium, IP65/IK08 |
| Jakość światła | CRI>80, skuteczność świetlna systemu do 170lm/W |

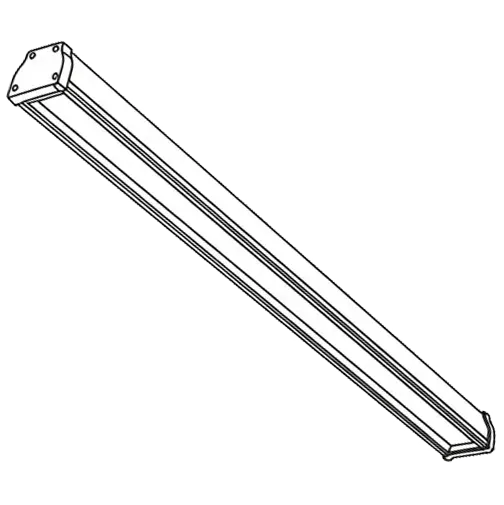

Pełne wymiary dla poszczególnych mocy i opcje montażu znajdują się na stronie nadrzędnej serii — zobacz pełną tabelę obudów i wymiarów FORT-A przed złożeniem zamówienia.
Dlaczego FORT-A-HT sprawdza się w odlewniach i hutach stali
Ta sama obudowa, zasilacz stworzony do wysokich temperatur
W standardowych oprawach najszybciej ulega awarii zasilacz: trwałość aluminiowych kondensatorów elektrolitycznych spada o połowę na każde 10°C wzrostu temperatury. W efekcie zasilacz zaprojektowany do 50°C przekracza dopuszczalne limity już przy 60°C pod stropem. Odpowiedzią jest wariant HT oparty na platformie prądowej INDUSTRY (250 do 1050mA, do 150W na jednostkę). Tutaj starzenie się kondensatorów, a nie diod LED, wyznacza granicę – w dodatku popartą rzetelną tabelą pomiarową. Przeczytaj przewodnik po oprawach high bay do pracy w wysokich temperaturach w odlewniach, zanim zaufasz deklaracjom odporności termicznej, a następnie porównaj standardową oprawę FORT-A do chłodnych magazynów, aby precyzyjnie dobrać zasilacz do każdego pomieszczenia.
Wysoka temperatura nie zmienia zasad sterowania: ta sama magistrala DALI-2 zapewnia ściemnianie w zakresie 1-100% w pełnym zakresie temperatur otoczenia. Ponadto dane energetyczne i diagnostyczne D4i są przesyłane bezpośrednio przez tę magistralę na potrzeby audytu budynku. Przewodowa transmisja danych DALI dla celów audytu wymaga jednak, aby zasilacze pracowały stabilnie przez zakładany okres — a to gwarantuje właśnie charakterystyka żywotności przy 60°C.
Znamionowa żywotność zasilacza HT utrzymuje się przy 60°C — zakres standardowych tabel kończy się poniżej tej wartości
Porównanie FORT-A-HT ze standardowymi oprawami high bay
Sześć wierszy rozstrzyga o kompletności dokumentacji do zatwierdzenia — każda deklaracja odporności na wysoką temperaturę powinna odpowiadać na każdy wiersz wartością liczbową.
| Zagadnienie | FORT-A-HT | Standardowa FORT-A | Standardowa oprawa high bay ogólnego przeznaczenia |
|---|---|---|---|
| Znamionowa temperatura otoczenia | Zasilacz od -40°C do +80°C, oprawa dobrana dla temperatury przy oprawie do 60°C | Zasilacz do około 50°C, oprawa dobrana dla temperatury przy oprawie 25-40°C | Ta do 40-50°C, żywotność podawana wyłącznie dla 25°C |
| Zasilacz i żywotność | Platforma INDUSTRY do 150W na jednostkę, do 100 000 godzin przy 60°C, klasa 8-letnia | Standardowy zasilacz DALI, klasa 50 000 godzin w temperaturze pokojowej | Zasilacz ogólnego przeznaczenia, żywotność spada o połowę na każde 10°C powyżej wartości z tabeli |
| Konstrukcja termiczna | Przewymiarowany radiator z ekstrudowanego profilu, odseparowana komora zasilacza | Taka sama obudowa z ekstrudowanego profilu, standardowa komora zasilacza | Kompaktowa, zintegrowana obudowa zwymiarowana dla standardowej temperatury otoczenia |
| Układ optyczny | Szkło hartowane i soczewka 50x100°, łatwe czyszczenie z oleju i pyłu | Taka sama opcja szkła hartowanego | Klosz z poliwęglanu, matowieje w gorącym powietrzu |
| Charakterystyka zabezpieczeń | Stopniowa redukcja mocy (thermal foldback) podtrzymuje strumień podczas szczytów temperatury; zabezpieczenie 4kV z możliwością rozbudowy o SPD | Standardowe zabezpieczenie termiczne | Wyłączenie w najbardziej krytycznym momencie |
| Sterowanie i dane | DALI-2 1-100%, pomiar energii i diagnostyka D4i, NFC | DALI-2 plus czujniki, gotowość do klasy A | Podstawowe ściemnianie lub brak ściemniania |
| Przeznaczenie | Wytapialnie, alejki hutnicze, sekcje suszarnicze do 60°C | Chłodne magazyny, logistyka, chłodnie | Tylko chłodne pomieszczenia czyste |
Dobór FORT-A-HT w trzech krokach
Zmierz, dobierz moc, a następnie poproś o tabelę
Mierz temperaturę przy oprawie, a nie przy ścianie: rejestruj temperaturę powietrza pod sufitem przez całą zmianę, ponieważ pomiary przy posadzce zaniżają temperaturę na poziomie oprawy o 15 do 25°C. Gdy temperatura powietrza przy obudowie stale wynosi 60°C lub więcej, właściwym wyborem jest wersja HT; poniżej tej wartości tańsza jest wersja standardowa.
- Pomiar — rejestruj temperaturę na wysokości zawieszenia przez całą zmianę; powyżej 60°C przy obudowie wybierz wersję HT.
- Dobór mocy — 80W do niskich hal, 100-150W do alejek o średniej wysokości, 200W do wysokich stropów; zweryfikuj natężenie oświetlenia w lx w programie Dialux.
- Tabela — przed zatwierdzeniem zażądaj parametrów ta, tc oraz żywotności w godzinach dla dokładnego prądu zasilania.
Układ optyczny o kącie rozsyłu światła 50 na 100 stopni tworzy podłużną plamę światła wzdłuż alejki z każdego punktu, dzięki czemu rozstaw opraw wynika z układu regałów, a nie z temperatury.
Strefy gorące na jednej obudowie
Alejki piecowe, hale hutnicze i sekcje suszarnicze
Strefy FORT-A-HT: piece, alejki hutnicze, suszarnie papieru
Jedna rodzina obsługuje trzy rodzaje gorącego powietrza bez zmiany optyki lub mocowania.

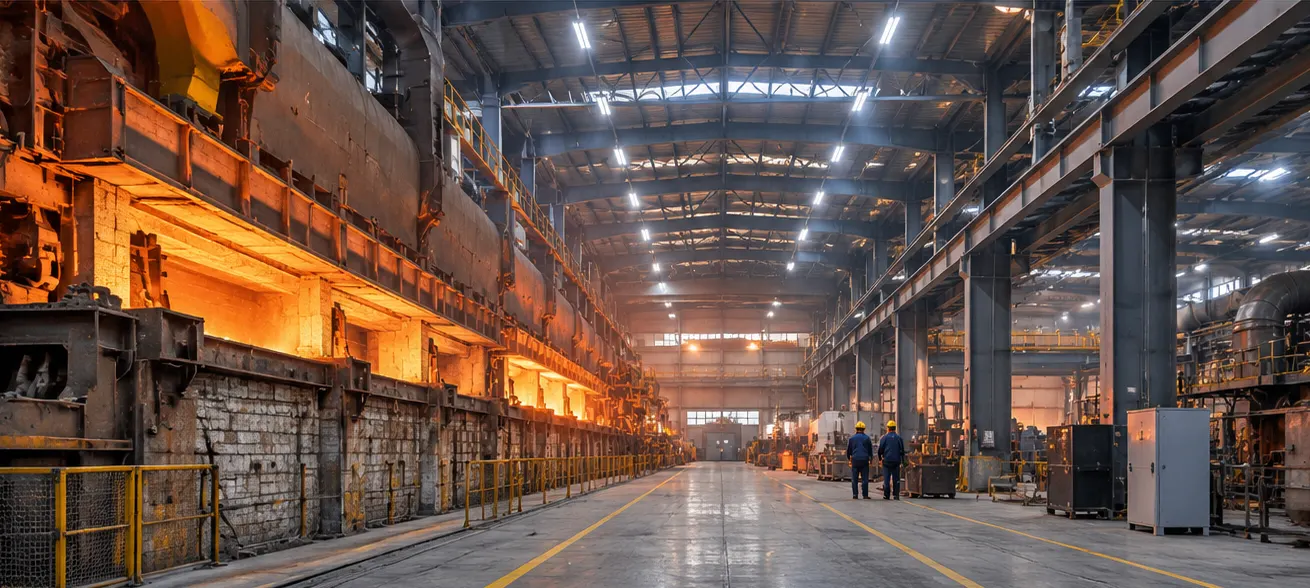

- Hale wytopu i odlewania — promieniowanie cieplne z pieca i pył w powietrzu; szkło łatwo wyczyścić, podczas gdy PC matowieje w ciągu kilku miesięcy.

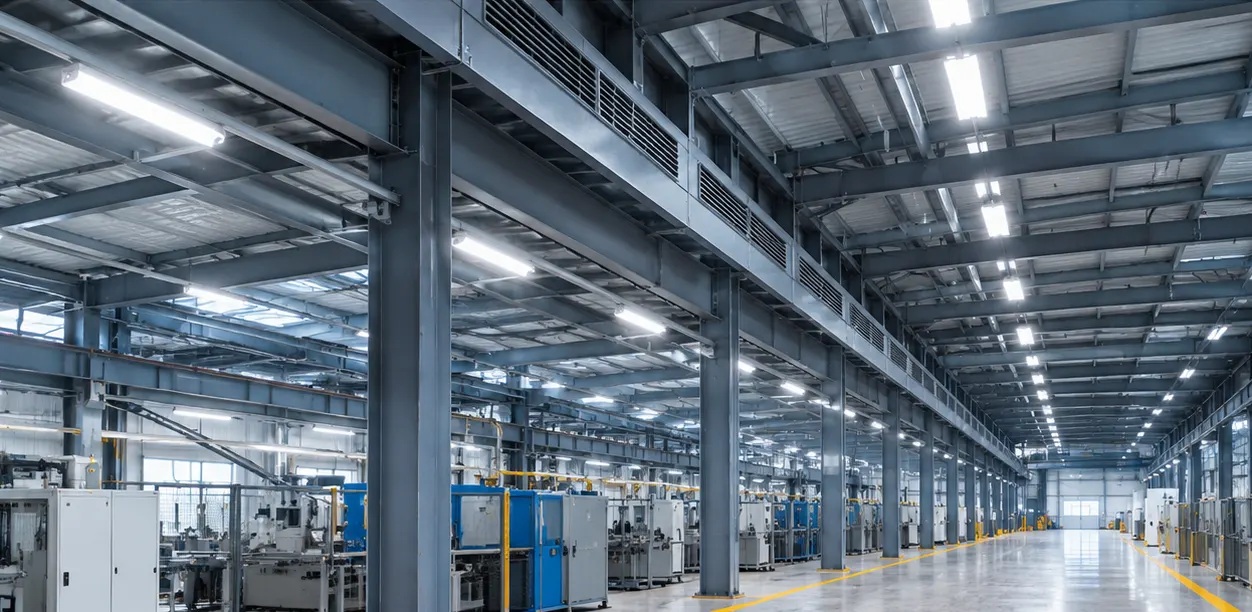

- Alejki hutnicze i wytapialnie — mgła olejowa i drgania suwnic; montuj na sztywno, nigdy na swobodnym haku.

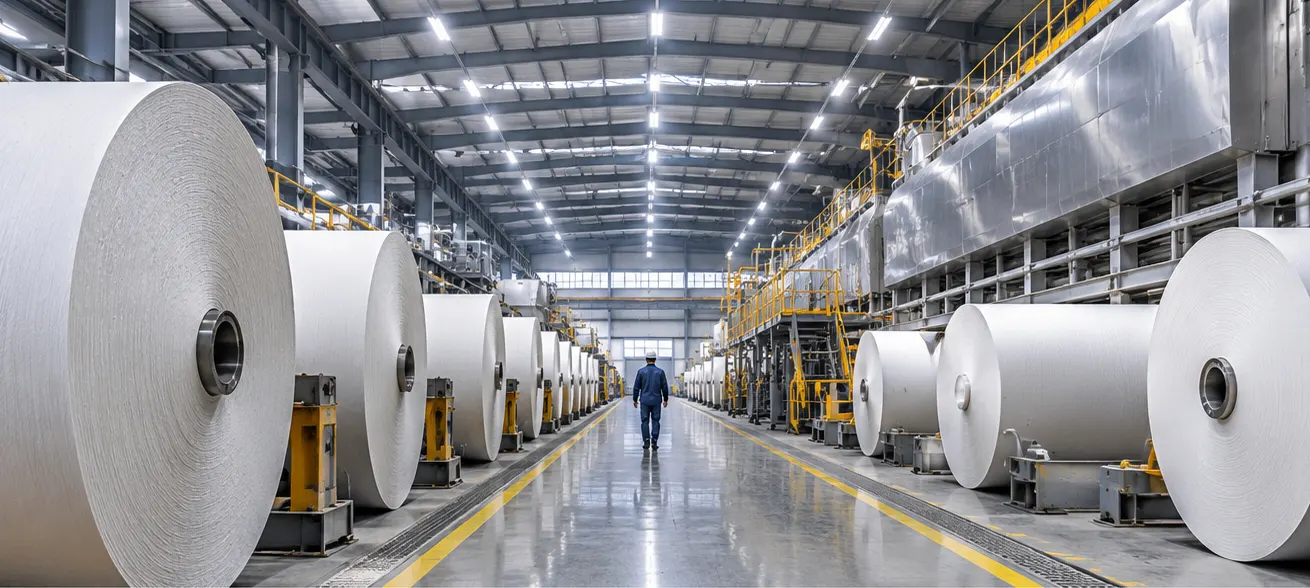

- Sekcje suszarni papieru — para wodna i pył papierniczy, który w pierwszej kolejności doprowadza do awarii standardowe zasilacze.
Jedna obudowa obsługuje cały zakład: wybierz jednostki HT nad piecami i suszarniami oraz standardowe jednostki DALI nad chłodnymi strefami składowania — części zamienne i pliki fotometryczne pozostają wspólne, a każda strefa wymaga jedynie odpowiedniej klasy. Zmywalne obiekty inwentarskie wymagają natomiast oprawy rurowej DURA-P do zmywalnych budynków inwentarskich.
Chłodne korytarze przylegające do gorących naw wymagają innego podejścia: detekcja mikrofalowa zachowuje skuteczność tam, gdzie PIR zawodzi pod wpływem kontrastu termicznego powietrza — zastosuj plafonierę AQUA-D do chłodnych korytarzy z czujnikami na niskiej wysokości, a wysokie partie powierz oprawie FORT-A-HT.
FAQ
Szybkie odpowiedzi dotyczące wariantu wysokotemperaturowego FORT-A-HT
Ta sama obudowa i optyka, wewnątrz zasilacz odporny na wysoką temperaturę — ekstrudowane aluminium, szkło hartowane oraz soczewka 50x100° pozostają bez zmian. Wersja HT rozszerza zakres temperatury otoczenia od -40 do +80°C, przy czym żywotność podano dla 60°C. Chłodne magazyny obsługuje wersja standardowa; pomieszczenia, w których temperatura przy oprawie przekracza 60°C, wymagają wersji HT.
Dobieraj według lx, a nie temperatury — wszystkie cztery moce mają tę samą klasę temperaturową: 80W sprawdza się przy niskim montażu, 100-150W w średnich alejkach, a 200W przy wysokich stropach; wyniki należy zweryfikować w programie Dialux. Wersja 150W z zasilaczem Tridonic INDUSTRY stanowi zweryfikowaną konfigurację referencyjną; wersje 200W łączą dwa zasilacze 100W na tej samej platformie.
Tak — cyfrowe ściemnianie magistralowe w oprawie FORT-A-HT utrzymuje zakres od 1 do 100% w pełnym zakresie temperatur otoczenia, a raportowanie zużycia energii i diagnostyka odbywają się po tej samej magistrali. Linie analogowe wykazują dryft pod wpływem ciepła, dlatego w gorących nawach przemysłowych należy stosować DALI zamiast regulacji fazowej lub 0-10V.
Wymagaj tabeli żywotności w funkcji temperatury obudowy i otoczenia przy dokładnym prądzie zasilania: znamionowej wartości ta, punktu tc, liczby godzin przy 60°C i powyżej oraz klasy ochrony przeciwprzepięciowej.
Tak — łącz wersje HT i standardowe w ramach jednej rodziny optycznej: wersje HT nad piecami i suszarniami, standardowe DALI do chłodnych stref magazynowych. Części zamienne pozostają zunifikowane, a każda strefa wymaga jedynie odpowiedniej klasy.
Szkło zachowuje sprawność optyczną tam, gdzie tworzywo matowieje: w przypadku FORT-A-HT spadek wynosi około 8-10% po dwóch latach w porównaniu z 20-28% dla PC. Zapewnia to ponad 3-letnie okresy między czyszczeniami i rzadsze czyszczenie przy użyciu podnośnika w halach wytopu oraz sekcjach suszarniczych.
Zasilacz FORT-A-HT posiada wbudowane zabezpieczenie 4kV; w rozdzielnicach suwnicowych i pieców łukowych dodaje się zewnętrzny SPD do klasy 10kV. Oprawę należy montować na sztywno w celu ochrony przed drganiami oraz stosować okablowanie i złącza silikonowe, wytrzymujące te same warunki co zasilacz FORT-A-HT.
W zapylonych halach należy zaplanować interwał powyżej 3 lat: płaskie szkło hartowane w oprawie FORT-A-HT wystarczy przetrzeć, aby odzyskać niemal pełny strumień świetlny, podczas gdy klosz PC wymaga corocznego gruntownego czyszczenia — to właśnie w tym okresie inwestycja w szkło się zwraca.
